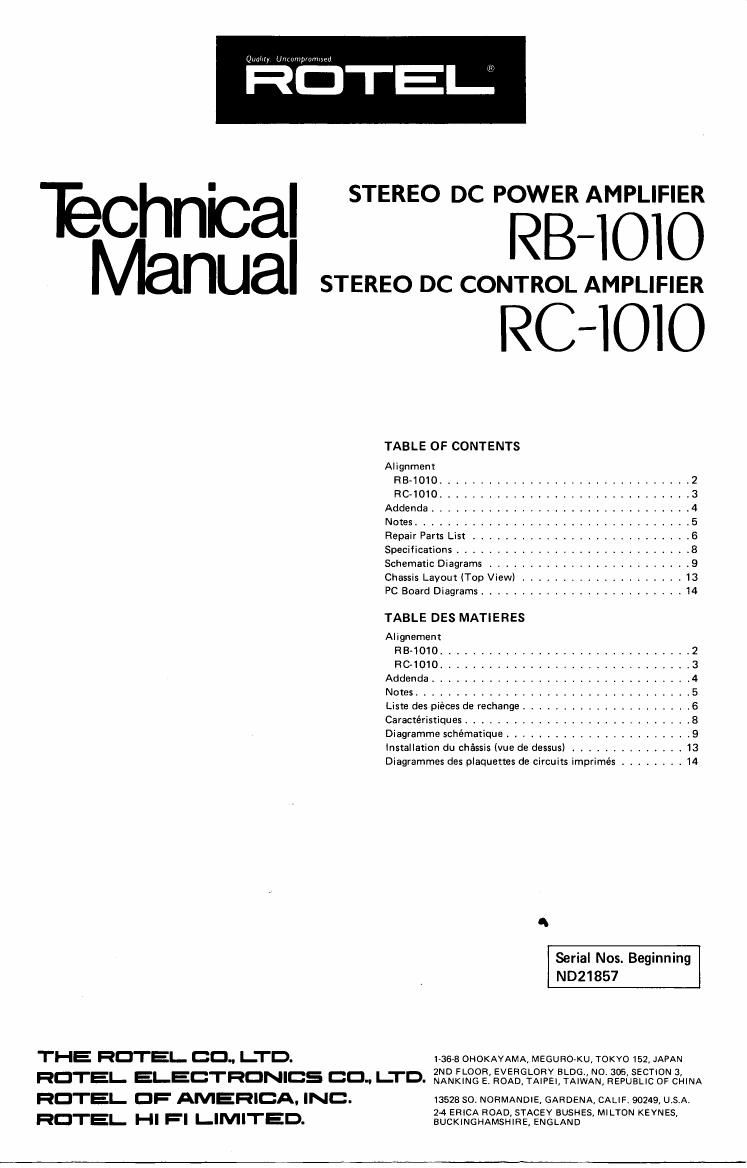

Rotel RC 1010 Service Manual

Page 1

Quclvrv U:

R

Technical
Manual

THE HOTEL. DD.. I-TD.

STEREO DC POWER AMPLIFIER

RB-IOIO

STEREO DC CONTROL AMPLIFIER

RC-lOIO

TABLE OF CONTENTS

Alignment
RB-IOIO .............................. 2
RC-1010 ............................... 3
Addenda . .
Notes ................

Repair Parts List . .
Specifications ...........
Schematic Diagrams .......
Chassis Layout (Top View) . . ,
PC Board Diagrams ......................... M

TABLE DES MATIERES

Alignement
RB-1010. I . .
HO-1OIO, , , ,

Addenda. .

Notes . . . . ......

Liste des pléCES de rechange . . .

Caractéristiques .......... .

Diagramme schématique .......................

installation du chassis (vue de dessus) .............. 13

Diagrammes des plaquettes de circuits imprimés ........ 14

mm'min'a'uw

Serial Nos. Beginning
N021857

1368 OHOKAYAMAJ MEGURO-KU, TOKYO 152 JAPAN

2ND FLOOR, EVERGLORY BLDG, N0. 305. sscnou 3,
HOTEL. ELECTRONICS DD" JD. NANKING 5_ ROAD, TAIPEI] TAMAN, agpuauc OF CHINA

HOTEL OF AMERICA. INC.
RDTEI. HI FI LIMITED.

13528 50 NORMANDIE. GARDENA, CALIF, 90249, U.S.AV

2-4 ERICA ROAD, STACEY BUSHES, MILTON KEVNES,
BUCKINGHAMSHIRE, ENGLAND

Page 2

Alignment

RB-1010

Instruments: Oscilloscope (with vertical sensitivity of
0.01V/cm), Audio Generator, AC Voltmeter, DC mil-
livoltmeter, Load Resistors (8-ohm, ZOO-watt, non-
inductive).

A. Bias Adjustment

1. Set the input level control to minimum. Connect DC
millivoltmeter to both ends of 0.47-ohm resistor
R733 for L-ch (R734 for R-ch) on H-AF-115 p-c
board. See Fig. 1.

2. Adjust potentiometer VR603 for L-ch (VR604 for
R-ch) on AF-118 p-c board until the DC millivolt-
meter reads 5mV.

DC mV METER
\
flan: l I; O
:1
E i yam
0 ©
0.1 3
Cl
vases E
. @Is
AF-I15 D R735

Fig. 1

B. DC Balance Adjustment

1. Set vertical gain control of the oscilloscope to 0.01V/
cm, and vertical input switch to GND. Bring the trace
to central position on the screen; then set the vertical
input switch to DC. Before making adjustment, short-
circuit from pin 17 to TP pin (for both left and right
channels), on H-AF-115 p-c board (Fig. 2),

Connect the oscilloscope to speaker terminals of am-
plifier. Set volume control of the amplifier to mini-
mu m. Turn on the power.

2. Adjust potentiometer VR601 for L-ch (VR602 for R-
ch) on AF-118 p-c board so that the DC voltage pre-
sent at output terminal is OViSmV.

After completing adjustment, disconnect the ground
connection of TP terminal and verify that the center
voltage is 0Vi10mV.

c. Power Indicator Calibration

1. Connect an 8-ohm load resistor to the speaker termi-
nals. Hook the AC voltmeter in parallel with the
resistor. Set the indicator sensitivity switch to NOR-
MAL. Check to see that no level indicator LE Ds glow
when the input level control is set to minimum.

2. Connect the audio generator to the input terminals.
Set the input level control to maximum. Check to see
that 100-watt (28.3V/8-ohm) output appears at the
speaker terminals when 1,000Hz , 1V11dB sine wave
signal is fed from the audio generator.

Adjust potentiometer VR303 for L-ch (VR304 for
R~ch) on X-396 pc board until the power indicator
reads OdB at 100-watt output (Fig. 3).

Alignement

RB-1010

instruments: Oscilloscope (sensibilité verticale de 0,01 V/
cm), générateur cle signaux audio, voltmétre CA, mil|i~
voltmétre CC, resistances de charge (8 ohms, 200 watts,
non~inductives).

A. Réglage de polarisation

1. Régler la commande de niveau d'entrée sur la position
minimum. Brancher le millivoltmetre CC sur les deux
bornes de la resistance de 0,47 ohm, R733 pour Ie
canal cle gauche (R734 pour la canal de droite) sur la
plaquette de circuit imprimé H-AF-115I Voir Fig. 1.

2. Ajuster le potentiométre VR603 pour Ie canal de
gauche (VR604 pour Ie canal de droite) de la pla-
quette AF»118jusqua ce que le millivoltmetre CC af-
fiche 5mV.

B. Réglage d'équilibre CC

. Régler la commande de gain vertical de l'oscilloscope

sur 0,01V/cm et la commande dentrée verticale sur
GND. Amener la trace en position centrale sur
lecran; régler alors la commande d'entrée verticale
sur CC. Avant de proceder au réglage, court-circuiter
la broche 17 et la broche TP (pour les canaux de gaU<
che et de droite) sur la plaquette H-AF-115 (Fig. 2).
Brancher loscilloscope sur les bornes pour enceintes
de l'amplificateur. Amener la commande de volume
de l'ampiificateur sur la position minimum, Mettre
sous tension.

2. Ajuster le potentiométre VR601 pour le canal de
gauche (VR602 pour le canal de droite) sur la pla-
quette AF-118 de facon a ce que la tension CC sur la
borne de sortie soit de 0V15mv.

Aprés le réglage, débrancher la liaison a la terre de la
borne TP et vérifier que la tension centrale est de 0V1
10mV,

L-CH T?
a
gi o
VRGOI 2
i7 _ 1
@ :
ADJUSI POTENTIOMETER VRSOZ

VRGO (VRSOZ FOR R-CH)
SO THAT THE DC OUTPUT

& o
TRACE FALLS ON ZERO

POSlTlON. R-CH TP

H'AF-l I 5

Fig. 2

C. Calibrage de lindicateur de puissance

1. Brancher une resistance de charge de 8 ohms sur les
bornes pour enceintes. Brancher Ie voltmetre CA en
parallele avec la resistance. Amener Ia commande de
sensibilité de lindicateur sur la position NORMAL
verifier qu'aucune LED de lindicateur de niveau ne
sallume lorsque Ia commande de niveau dentrée est
reglée sur la position minimum.

2. Brancher le générateur de signaux audio sur les bornes
dentrée. Régler la commande de niveau dentrée sur
la position maximum. Vérifier que la sortie de 100
watts (28,3V/8 ohms) apparait sur les bornes pour en~
