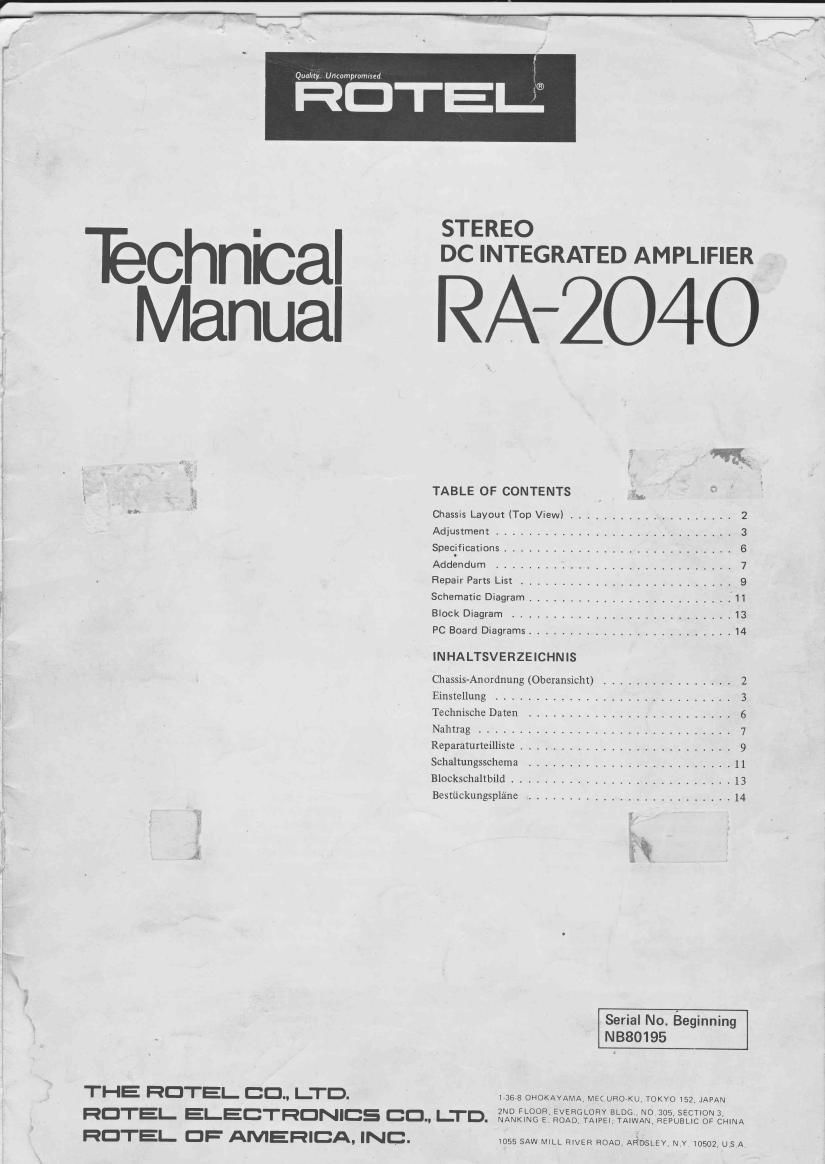

Rotel RA 2040 Service Manual
This is the 16 pages manual for Rotel RA 2040 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Rotel RA 2040 Service Manual (Ocr-read)
Page 1
F. *,=.* f*- - Chassis Layout (Top View) \F -,&'\-"/'--CF :, Chassis-An ordn ung (O b'e rans icht) 1. FUNCTION SELECTOR 2. RECORDING SELECTOR 3. VOLUME CONTROL AMP PCB (TC.142} 4. VOLUME CONTROL 5. FILTER AND LEVEL IND DRIVER PCB V.279t. 6. S1 2, SUPERSON IC F I LTER SW 7. TREBLE CONTROL 8. 513 SUBSONIC FILTER SW 9. BASS CONTROL 1 O. V R502, LEV E L IN D ICATOR CA L, R.CH 11. 518, INDICATOR OFF SW 12. S17, INDICATOR SENSITIVITY SW 13. VR501, LEVEL INDICATOR CAL, L-CH 14. S15, SPEAKER A SW \. 15. SPEAKER SW PCB (X-266) 16. 516, SPEAKER B SW 17. RY351 , POWER SUPPLY RELAY 1 8. IN R USH ABSORB ER PCB .X-264l. 19. FUSE PCB (X.296) 20. POWER TRANSFORMER 21. COO2, +g SMOOTHING CAPACITOR 22. POWER SUPPLY PCB (B-1 34) 23. DOO1 , R ECTIF IER FOR POWER AMP 24. SPEAKER TERMINALS 25. COO3, _B SMOOTHING CAPACITOR 26. VR102, PHONO DC BALANCE ADJ, R.CH 27. L-CH DR tVER PCB (AF-1 12) 28. VR101 , PHONO DC BALANCE ADJ, L-CH 29. MC HEAD AND PHONO EO AMP PCB (PR -114l' 30. VR7O3, OVER LOAD PROTECTION LEVEL ADJ, L.CH 31. OOO3, OO4, POWER AMP, L.CH 32. VR7O2, IDLING CURRENT ADJ, L.CH 33. R-CH DR IVER PCB (AF-1 1 2) 34. VR7O1" DC BALANCE ADJ, R.CH 35. OOO5, 006, POWER AMP, R-CH 36. .VR7O2" IDLING CURRENT ADJ, R-CH. 37. VR7O3" OVERLOAD PROTECTION LEVEL ADJ, R-CH 38. OOO7, OO8, POWER AMP, R.CH 39. OOO1, OO2, POWER AMP, L-CH 40. VR7O1 , DC BALANCE ADJ, L.CH 41 . SW|TCH PCB x-276) ' €
Page 2
Adjustmenr lnstruments: Audio Generator, Oscilloscope, AC volt- meter, DC m illivoltmeter, H D An alyzer . First set the potentiometers and switches as follows: 'Power, Muting, Loudness, Filters, and Recording Se lector switches + QF F; Turnover switcfi + DEFEAT; Tape Monitor Switch + SOU RCE. Function Selector + pHONO; Phono Selector + 1; Mode switch -+ sTE R Eo; Capacitance and lmpedance Switches -+ 6id-position; Balance, Bass and Treble controls + 6id-position; Volume control + minimum A. Phono Amplifier DC Balance Adiustment 1 . Connect AC Voltmeter and Oscilloscope to Tape Monitor Out jack. Connect Audio Generator to Phono-l jack. Set Power switch to ON (allow 3 to 10 seconds before relay is activated). 2. Feed in 1,000H2 (sine wave) signal from Audio Generator, and gradually raise the input level until output waveform appears clipped on Oscilloscope connected to Tape Out. ln this state, adiust potentio- meter VR101 (VR102 for R-ch) on Equalizer PC board so that the upper and lower portions of wave are un if orm ly cl i pped . REAR cHASSTS TOP VrEW ( PORTTON ) tl'/ tA Fig. 1. Phono Amp DC Balance Adjustment Abb. 1. Einstellung der Gleichstrombalance des Phonoverstdrkers B. Main Amp DC Balance Adjustment Before starting this adjustment, c0librate the oscil- loscope as follows: set the vertical gain control at 0.1 volt/cm. Set AC-GND-DC switch to GND to deter- mine zero point on the screen. Then set the switch to DC position. 1. Short-circuit Main-ln terminals. Set UN ITE-SEPA- R ATE switch to SE PA RATE. Connect the oscilloscope to the speaker terminals, and adjust potentiometer V R701 so that the horizontal line on the oscilloscope screen, which indicates voltage, comes to 0-volt position. 2. Next, check that when Main-ln terminals are opened, or when UNITE-SEPARATE switch is set to UNITE position with Main-ln terminals open, fluctuation of voltage is within 10.04 volts. 3. Make the same adjustment for the other channel following steps 1 and 2 above. ADJUST VR7Ol SO THAT HoRIzoNTAL LINE (a on B) COMES TO O-VOLT POSt Tt ON A OR B INDICATES DEF- LECTION OF DC VOLTAGE OF SPEAKER TERMINALS. Elnstellung lnstrumente: Tongenerator, Oszilloskop, Wechsel- sp annungs -Vol tme te r, Gle ichsp annung s-Millivol tme te r, Klirrfaktor-An alysator . Zuerst stellen Sie die Potentiometer und Schalter wie folgt ein: Netzschalter, Ddmpfungsschalter, Loudness-schalter, Filter-, und Aufnahmewahlschalter + OFF; Umkehrschalter + DEFEAT; Bandmonitorschalter + SOURCE ; Eingangswdhler + PHONO ; Phonowdhler + I i Betriebsartenschalter -+ STEREO ; Kapazitanz und Impedanzschalter + Mittelstellung ; Balance-, Tiefen- und Hohenregler + Mittelstellung; Lautstdrkeregler + Minimum A. Einstellung der Gleichstrombalance des Ph on overstd rke rs 1. SchliefJen Sie das Wechselspannungs-Voltmeter und das oszilloskop an die Bandmonitor-Ausgangsbuchse an. Schlief3en Sie den Tongenerator an die Buchse [Phono- lJ an. Stellen Sie den Netzschalter auf ON (es dauert 3 bis l0 Sekunden bevor das Relais schaltet). 2. Fiihren Sie ein 1000 Hz Signal (Sinus) vom Ton- generator zv, und erhohen Sie allmdhlich den Ein- gangspegel, bis die Ausgangswellenform auf dem an die Bandausgangsbuchse angeschlossenen Oszilloskop abgeschnitten erscheint. Stellen Sie in diesem Zustand das Potentiometer VRl0l (VRl02 ftir den rechten Kanal) auf der gedruckten Schaltung des Entzeners so ein, dafJ die obere und die untere Amplitude gleich- formig abgeschnitten sind. B. EINSTELLEN DER GLEICHSTROM. BALANCE DES HAUPTVERSTAR KERS Bevor Sie diese Einstellung vornehmen, kalibrieren Sie das oszilloskop wie folgt: Stellen Sie den Regler fiir Vertikalverst[rkung auf 0.1 Volt/cm. Stellen Sie den AC-GND-DC Schalter auf GND (Erde), um den Nullpunkt auf dem Bildschirm festzulegen. Stellen Sie dann den Schalter auf DC (Gleichspannung). 1. SchiefJen Sie die Netzetngangsanschltisse kurz. Stellen Sie den Schalter (UNITE-SEPARATE) auf SEPA- RATE. SchliefJen Sie das Oszilloskop an die Laut- sprecheranschliisse 8o, und justieren Sie das Poten- tiometer VR701 so ein, dafj die Horizontallinie auf dem Oszilloskop-bildschirm, welche die Spannung arzergt, sich in der O-Volt-Position befindet. 2. Uberpri.ifen Sie als nf,chstes, dafJ bei geoffneten Netzeingangsanschli.issen oder bei auf UNITE ste- hendem Schalter (UNITE-SEPERATE) mit geoffneten Netzeingangsanschltissen die Spannungsschwankungen innerhalb von t 0.04 Volt liegen. 3. Nehmen Sie die gleichen Einstellungen gemd3 obigen Schritten I und 2 fift den anderen Kanal vor. Fig. 2. Main Amp DC Balance Adjustment Abb. 2. Einstellen der Gleichstrombalance des Hauptverstd rkers CHASSIS TOP V IEW ( DRIVER PCB PORTION )
