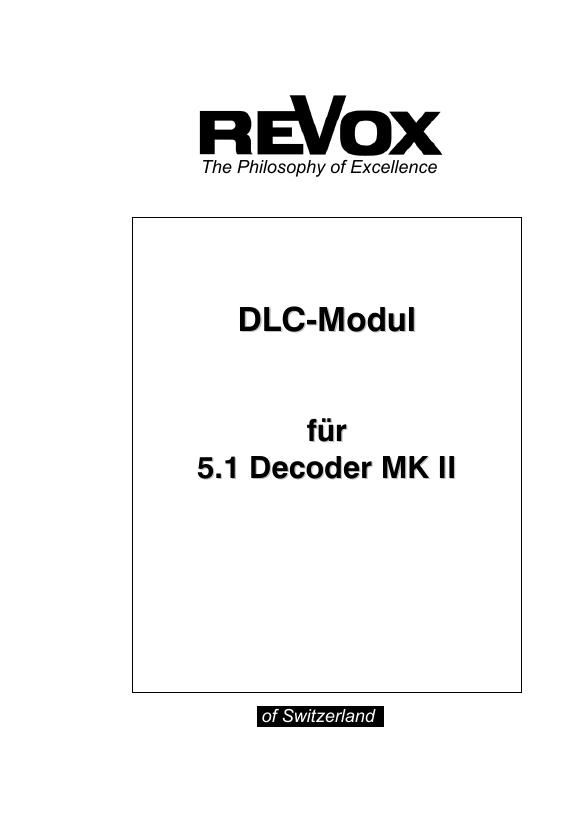

Page 1
DLC-Submodul ACC II 1 Inhaltsverzeichnis DLC- Modul Mit dem installierten DLC- Modul steht Ihnen der digitale Coaxialausgang am 5.1 Decoder II -Modul zur Ver- fügung, der komfortabel sämtliche Digital-Lautsprecher von RE VOX steuern kann. Jede persönliche Einstellung wie z.B. die Höhen- und Tiefenregelung am M51 wird automatisch in ein RE VOX – Digitalsignal umgewandelt. Somit kann der Hörer seine ganze Aufmerksamkeit der Musik schenken, ohne einen Gedanken daran zu ver- schwenden, dass gleichzeitig Digital- und Passivlautspre- cher vom M51zu bedienen sind. Die wichtigsten Einstellmöglich- keiten werden im Kapitel Digi- taler Ausgang beschrieben, einen globalen Überblick er- halten Sie mit der Bedienungs- anleitung des 5.1 Decoder Moduls. DLC-Modul Montage Montageschema DLC-Modul Digitaler Ausgang D-Speaker Mode OFF Ohne DLC-Modul Hinweis Garantie 1 2 3 4 4 5 5 6 6
Page 2
DLC-Submodul ACC II 2 Montage Das DLC-Submodul ist mit modernster Elektronik bestückt und sollte sorgfältig behandelt werden. Decoder-Modul entnehmen Da das DLC-Modul als Hucke- pack-Platine auf der Haupt- platine des 5.1 Decoder- Moduls sitzt, muss dieses zuvor aus dem M 51 entnom- men werden. Dazu sollten Sie sicherstellen, dass Sie nicht elektrisch geladen sind. Dies könnte zu einer beschädigen- den Spannungsentladung beim Berühren des Moduls führen. Entladen Sie sich deshalb am besten durch den Kontakt mit einem Heizkörper o.ä.. Bevor Sie das 5.1 Decoder- Modul aus dem Steckplatz entnehmen, muss der M51 vom Netz getrennt werden, indem Sie den Netzstecker vom Gerät abziehen. Lösen Sie nun am 5.1 Decoder-Modul die zwei TORX-Schrauben mit dem mitgelieferten TORX- Schraubendreher. Rechts, oben auf der Montageplatte befindet sich eine Gewinde- bohrung. Drehen Sie eine der Torx-Schrauben in die Gewin- debohrung ein, bis sich das Modul aus seiner Verankerung löst und entnommen werden kann. DLC-Modul installieren Legen Sie das Decoder-Modul mit der Montageplatte rechts vor sich auf den Tisch, wie auf der folgenden Seite in der Abb. DLC-Montage zusehen ist. Nun wird das kleine DLC- Modul, mit der Stiftleiste nach unten, auf die Steckerleisten des Decoder-Moduls gesteckt. Es ist darauf zu achten, dass die Stiftleiste mit allen Pins vollständig in der Steckerleiste aufgenommen wird. Decoder-Modul einbauen Führen Sie nun das Decoder- Modul wieder in den Steckplatz ein; die beiden Schienen im Innern des M51bilden hierbei die mechanische Führung. Kurz bevor die Einsteckkarte vollständig im Steckplatz arretiert, ist ein mechanischer Widerstand spürbar, der durch die Kontaktleiste zum M51ver- ursacht wird. Drücken Sie im Bereich der beiden Schrauben- löcher das Decoder-Modul voll- ständig ein und fixieren Sie das Modul mit den beiden Schrauben. Alle weiteren Schritte der An- meldung des DLC-Moduls werden vom M51 beim nächsten Einschalten automa- tisch übernommen.
