Revox M 202 Owners Manual

This is the 10 pages manual for Revox M 202 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 10

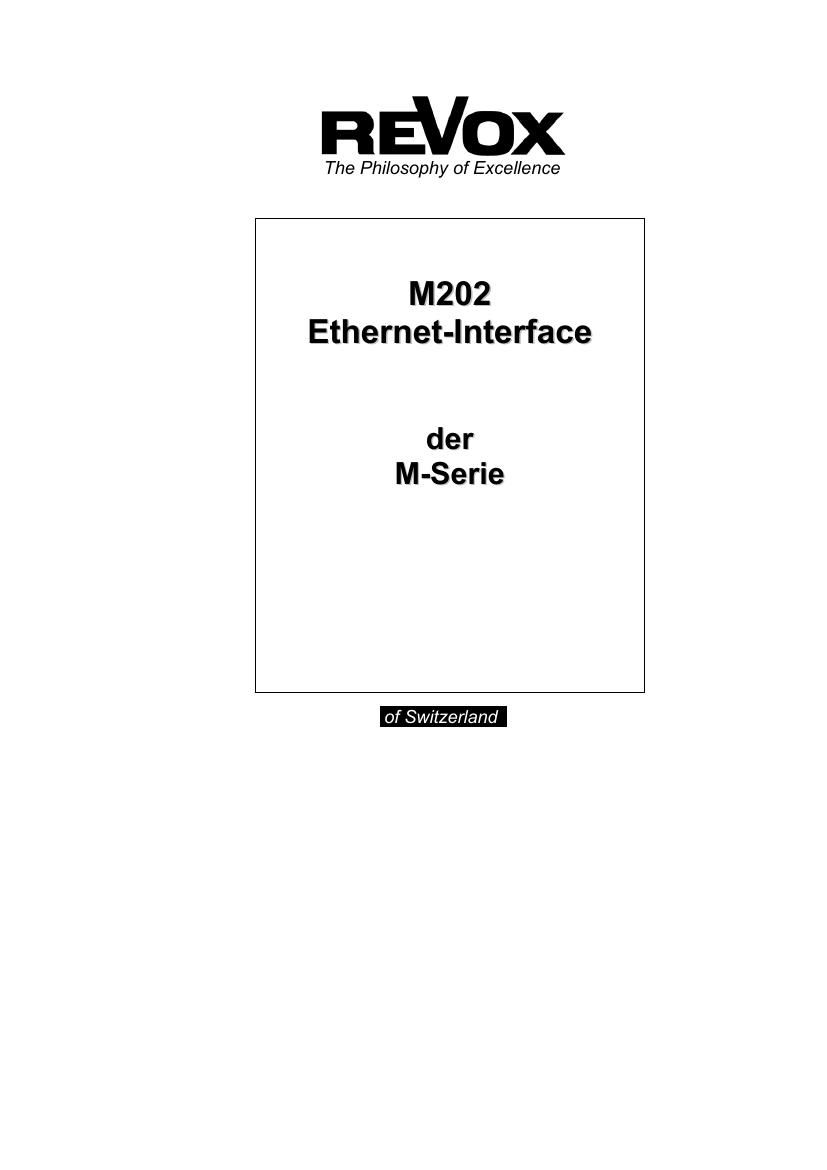

Revox M 202 Owners Manual

Extracted text from Revox M 202 Owners Manual (Ocr-read)


Page 1

M202-Ethernet M-Serie 1 Inhaltsverzeichnis M202-Interface Einführung Montage Anschlussschema M51 Link-IN Verbindung LAN-Verbindung Funktionsschema Setup CLIENT LIST ETHERNET IP-Address IP Subnet Mask Default Gateway MAC Address Bohrschablone Persönliche Einstellungen Garantie Lieferumfang Technische Daten 2 2 2 3 4 4 5 6 6 6 7 7 7 7 8 9 9 9 9

Page 2

M202-Ethernet M-Serie 2 M202- Interface Einführung Das M202 Ethernet Interface stellt eine Verbindung zwischen dem M51 und einer beliebigen Ethernet-Schnitt- stelle bereit. Dadurch ist die Steuerung des M51 mit der entsprechenden RE VOX - Software möglich. Als Steuergerät eignet sich z.B. ein PDA oder Tablet PC mit integrierter WLAN, wodurch eine drahtlose Bedienung inklusiver Rückmeldung durch mehrere Räume hinweg möglich ist. Dazu benötigt man für die Funkübertragung noch einen zusätzlichen Access- Point, wie in der Abb. Funktionsschema auf Seite 5 zu sehen ist. Natürlich kann das M202 auch an einen ganz normalen PC mit Ethernetkarte ange- schlossen werden. Die entsprechende Steuerungssoftware finden Sie mit dem Name M230 bzw. M231 auf der mitgelieferten CD-ROM. Montage Die Montage des Ethernet Interface M202 kann Dank der beiliegenden Bohrschablone (siehe Seite 8 der Be- dienungsanleitung) sehr bequem und schnell vorge- nommen werden. Das M202-Interface kann auf zweierlei Arten befestigt werden. Einmal mit vier Schrauben an den äußeren Befestigungs- löchern. Diese Variante ist für eine permanente Installation vorteilhaft. Für eine variable Montage empfiehlt RE VOX die zwei seitlichen Langlöcher zu verwenden. Schneiden Sie hierzu die Bohrschablone aus, platzieren Sie sie an der gewünschten Stelle und markieren Sie die Stelle für die Schraubenlöcher. Schrauben Sie nun das Ethernet-Interface mit den beiliegenden Schrauben an der Wand bzw. dem Installationsort fest.
