Revox M 200 Owners Manual
This is the 20 pages manual for Revox M 200 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Revox M 200 Owners Manual (Ocr-read)

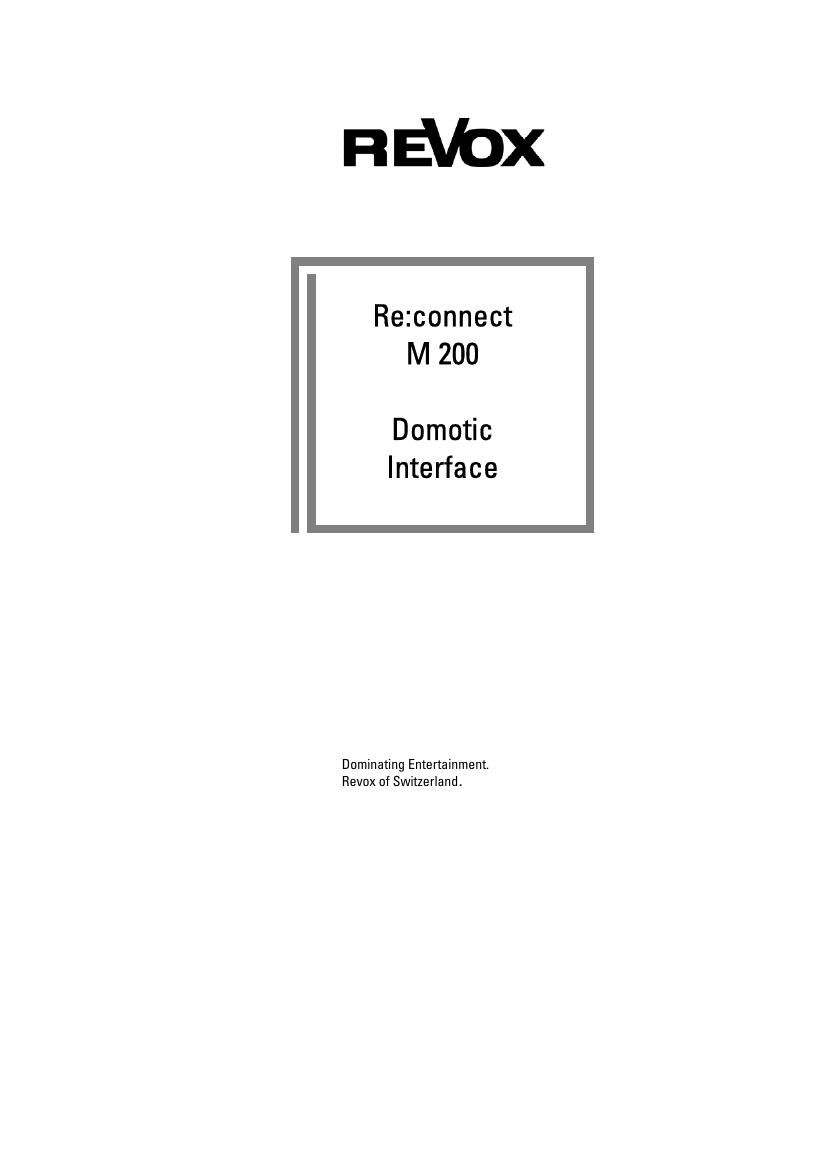

Page 1
M200 Re:connect 1 Inhaltsverzeichnis M200-Interface Montage Anschlussschema Verbindungen M51 Link IN M51 Link OUT RS 232 CONTROL: INPUT A B Steuerungsbeispiel Relais A B CONTROL: OUTPUT CONTROL: IR-LINK Setup-Taste Setup #1 Setup #2 Setup #3 Setup #4 Setup #5 Anschlussplan U Plasma E642 MK3 U Plasma E642 MK4 U LCD-TV M630 U LCD-Projektor M710 Audio-Video-Zuordnung Videoquelle wählen Audioeingang deaktivieren Setup #5 zurücksetzen Auto Standby Garantie Lieferumfang Technische Daten Verkabelung M200 2 2 3 4 4 4 4 5 6 7 8 8 9 9 9 10 11 12 13 14 14 14 14 15 15 16 16 17 17 17 18 19
Page 2
M200 Re:connect 2 M200- Interface Montage Die Montage des Domotic- Interface M200 kann bequem und schnell vorgenommen werden. Dabei stehen zwei Arten der Befestigung zur Verfügung. Einmal mit vier Schrauben an den äußeren Befestigungs- löchern. Diese Variante ist für eine permanente Installation vorteilhaft. Für eine variable Montage empfiehlt RE VOX die zwei seitlichen Langlöcher zu verwenden. Schrauben Sie das Domotic- Interface mit den beiliegenden Schrauben an der Wand bzw. dem Installationsort fest. Langloch
