Revox G 36 Service Manual 4

This is the 73 pages manual for Revox G 36 Service Manual 4.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 73
Revox G 36 Service Manual 4

Extracted text from Revox G 36 Service Manual 4 (Ocr-read)

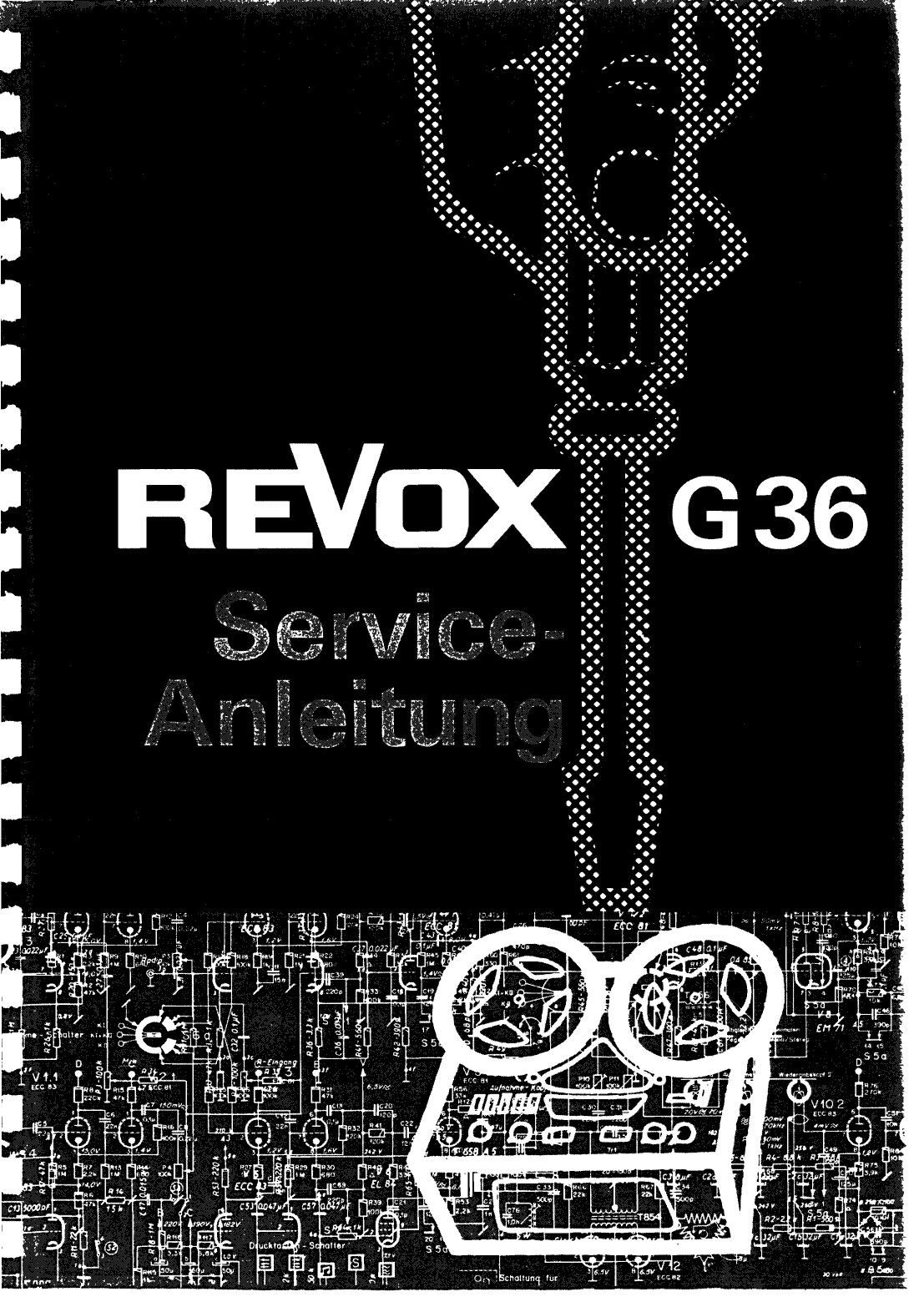

Page 1

Page 2

Inhalt Seite 1. Allgemeine s 2 2. Arbeitsweise des Laufwerkes 2 2. 1. Messungen und Einstellungen am Laufwerk 3 2. l. l. Bandführung 5 2. l. 2. Mechanische ( Stop- ) Bremsen 5 2. l. 3. Bandzug 6 2. l. 4. Andmckkraft der Gummirolle 6 2. 1. 5. Bandendschalter 7 2. l. 6. Tonhöhenschwankungen 8 2. 1. 7. Bandgeschwindigkeit 8 2. 2. Wartung und Pflege 8 2. 2. l. Reinigung 8 2. 2. 2. Schmierung 9 2. 2. 3. Wartung der Elektromagnete 9 2. 2. 4. Drucktastenaggregat 9 2. 3. Auswechseln Capstan-Aggregates 9 3. Aufbau und Arbeitsweise des Elektronikteils 12 3, 1. Einstellungen und Messungen am Elektronikteil 12 3. 1. 1. Messgeräte 12 3. 1. 2. Entmagnetisierung 13 3. 1. 3. Justierung der Tonköpfe 13 3. l. 4. Messungen im Wiedergabekanal 14 3. 1. 5. Einstellung des VormagnetisierungsStromes 16 3. 1. 6. Messung des Aufnahme-Wiedergabefrequenzganges 16 3. 1. 7. Einstellung der VU-Meter 17 3. 1. 8. Einstellung der Kopfabschirmung 18 3. 1. 9. Uebersprechdämpfung 18 3. 2. Abgleich der HF - Sperrkreise 19 4. Mögliche Fehler und deren Behebung 20 4. 1. Fehler im Laufwerk 20 4.2. Fehler im 22 5. Technische Daten 2- und 4-Spur 23 6. Sc ha 1t s ehe m a s 7. Ersatzteilliste
