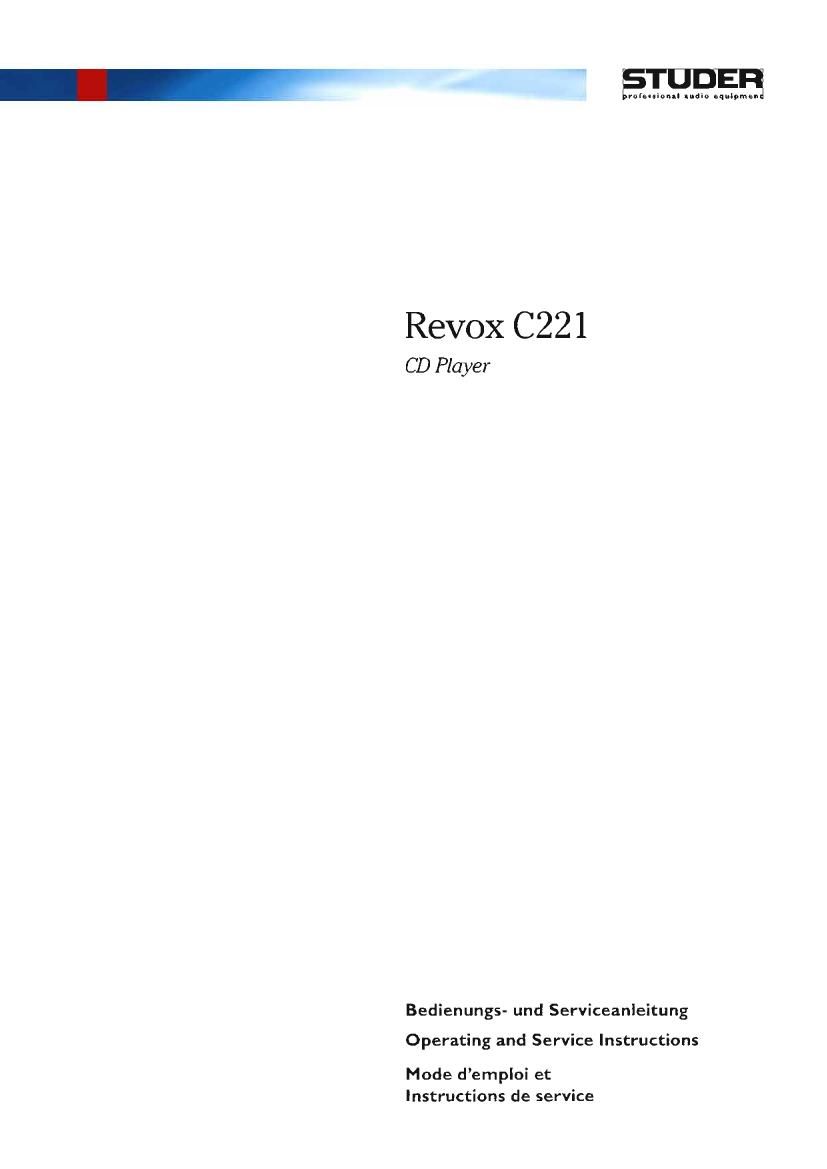

Page 1
Evoleuional lI-dio Equipmeng
ReVOX C221
CD Player
Bedienungs- und Serviceanleitung
Operating and Service Instructions
Mode d'emploi et
Instructions de service
Page 2
Prepared and edited by Copyright by Studer Professional Audio Gmbl-I
Studer Professional Audio GmbH Printed in Switzerland
Technical Documentation Order no. 10300075 (Ed.0293)
Althardstrasse 30
CH-8105 Regensdorf - Switzerland Subject to change
Studer is a registered trade mark of Studer Professional Audio GmbH, Regensdorf
Page 115
nI=.Vox
Lecteur CD 0221 Mode d'ernploi
FRAMES
ON LINE
Dan
Dan DD
nun U 5
Damon nun n p
2.2.1
lnterrupteur DIP
On peut, avec les interrupteurs DiP, preselectionner de fagon
interne a Iappareil que les differentes fonctions soient activées ou
non apres ienclenchement du iecteur CD (etat denclenche-
ment).
Confier I'appareil a un revendeur specialise si les fonctions
préréglees doivent etre modifiées. Avant d'ouvrir iappareil, retirer
la fiche du reseau.
Voir chapitre 4 «Fonctionnement, Converter Board».
Display
- READY - Ia LED sailume en vert, ie lecteur CD se trouve dans
ie mode Pause.
- Le champ TRACK indique Ie numéro du titre.
0 Le champ INDEX indique Ie numéro du sous-titre (index).
Si ie CD utiiisé nest pas subdivisé en index, iindex 1 est
affiché.
- Les champs MIN et SEC indiquent les minutes et les secondes
du titre.
. Le champ FRAMES indique les frames dans ie mode Pause
(75 frames = 1 seconde).
2.2.2 Remaining Time -- Affichage du temps restant
La LED jaune de Ia touche R.T1ME sallume; Ia fonction est activée.
- Remaining Time ~ Affichage dynamique du temps restant du
titre actuel (par décomptage, indiqué par un signe moins).
it Presser Ia touche R.T|ME pour faire indiquer le temps deja
joue (Elapsed Time).
It Elapsed Time - Af'fichage dynamique du temps déja joué du
titre actuel (comptage croissant).
Lafflchage Remaining Time est desactive par Ie fait que la LED
séteint et que le temps joué est indiqué sur Iaffichage. On passe
sur iaffichage Remaining Time en pressant une nouvelle fois la
touche R.TIME.
10
