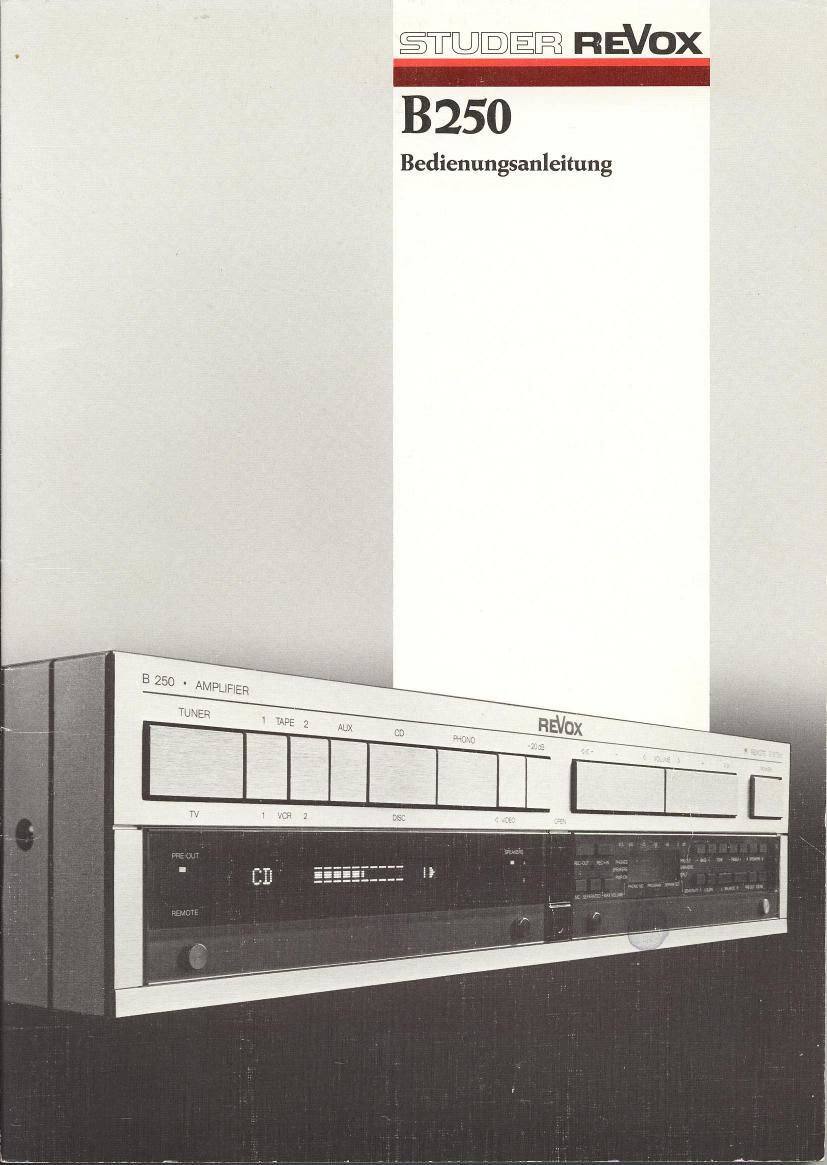

Revox B 250 Owners Manual

Page 2

Bedienungsanleitung
REVOX 8250 - Verstérker

WICHTIGE HINWEISE

KAPITEL 1

KAPITEL 2

KAPITEL 3

KAPITEL 4

KAPITEL 5

Zum besseren Verst'andnis ist diese Bedienungsanleitung in die
folgenden fUnf Kapitel unterteilt:

lnbetriebnahme
Beinhaltet die grundlegendsten lnformationen fUr die Installation
und Inbetriebnahme des Verstérkers.

Haupt-Tastenfeld
Beinhaltet Erklérungen zu Sémtlichen Haupfiunktionen des Ver
stérkers,

Neben-Tastenfeld (unter der Abdeckklappe)
BeinhaltetErklérungen zuallenHiIfs-und Sonderfunktionen,diein
Kapitel 2 nicht beschrieben sind, wie zum Beispiel SPEAKERS
A/B, PRE-OUT und MAX VOLUME.

Technischer Anhang

Beinhaltet Wissenswertes Uber den Betrieb des Verstérkers, Fen-
Iermeldungen und deren Behebung sowie dietechnischen Daten
und Abmessungen.

Liste der Tastenfunktionen

Beinhalteteine Kurzbedienungsanleitung fUrvgrsierTe und profes-
sionelle Anwender und gibt einen schnellen Uberblick Uber alle
Tastenfunktionen.

Ubersichtszeichnung

Am Ende dieses Buches finden Sie eine ausklappbare Seite mit
einer indexierten Gerétezeichnung. Die im Textverwendeten Indi-
zes in eCkigen Klammern stimmen mit denjenigen auf derZeiCh-
nung Uberein.

Page 10

Haupt-Tastenfeld

La utstarke

gamma: 7 En:
DCEDD: l J mu

VOLUME +/- [2/3]

- 20 dB [5]

Hinwels

10

'1" Ll HE F5

DrUcken der Taste VOLUME + [2] erht'jht die
Lautstarke, DrUcken derTasIe VOLUME , [31
hingegen senkt die Lautstérke ab,

Die Einstellung kann mil zwei Geschwindigi
kenen vorgenommen werden. Driloken der
Tasten unterhalb der Markierungen < und >
verénden die Lautstarke Iangsam in Klelnen
Schrinen (l dB) Drljcken unterhalb der Mar-
klerungen << und >> verandert die Lautstari
ke rasch In grésseren Schrinen (8 dBlv

lm Display [15] WIrd anstelle der BALANCE?
Stellung das Symbol der betétiglenVOLUMEv
Taste (<, > oder <<, >>) angezeigt,
Wahrend der Elnschaltphase des Verstarkers
kann das Volumen verringert, nichl aber er-
hbh! warden.

Die maximal erreichbare Lautstarke ricntet
SlCh nach dem mr die elngeschaltete Lautv
sprechergruppe eingestellten MAX VOLUME
Smd beide Lamsprechergruppen elngescnal-
let, so ist die kleinere maximale Lautstérke
massgebend,

Der Verstarker kann mn den VOLUME-Tasten
auch eingeschaltet werden,

DrUcken dieserTaste vernngen dle Lautstarke
auf einmal um 20 dB Nochmallges DrUcken
verringert die Lautstarke wiederum um 20 dB
und so fort, bis das Lautstarke-Mlnimum er-
relcht istv

Durch DrUcken derTaste VOLUME + [2] kann
die Lautstarke wleder erhéht werden.

lhr REVOX 8250 - Verstarker Isthr zukUnftlge
Anwendungen bereits gerLlsteI, Zusammen
mit dem REVOX 8200 - Controller, der unter
den Verstéirker momiert wird, kann mit derTa-
ste VIDEO [6] auf die Zweirfunktlonen TV.
VCFH, VCR 2 und DISC zugegriffen werden.
Damn ist es moglich, die Audio-Signale eines
Fernsehers (TV), zweier Videorecorder
(VCR1, VCR 2) und elnes Blldplanensplelers
(DISC) mn der HiFi-Anlage zu ve(blnden, Zu-
sétzllch konnen die Video-Signals: der vier
Ouellen mlt dem Controller analog zur SchalA
lung der Audlo-Signale zu einem Monitor
(Fernseher) geschaltet warden.
