Revox 884 Service Manual

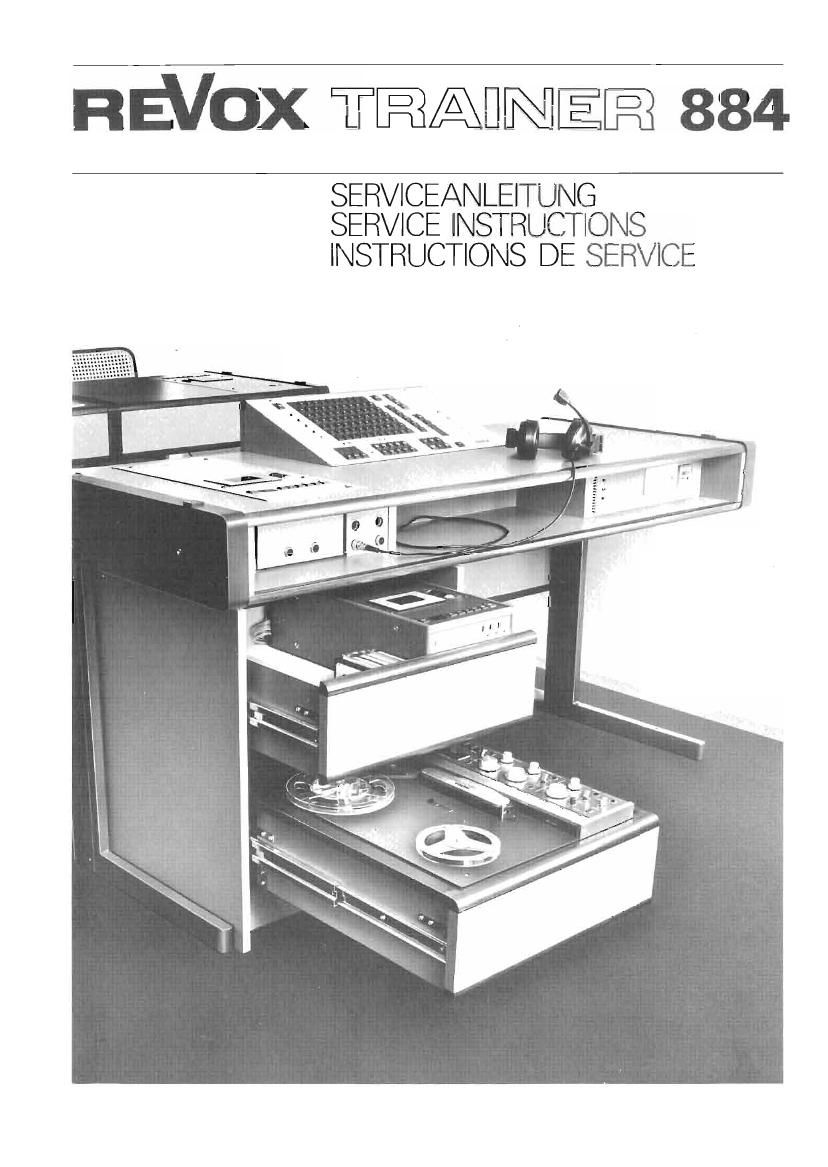

Page 1

REVox TEAHNEER 884

SERVICEANLEITUNG
SERVICE NSTRUCTIONS
lNSTRUCTIONS DE SERVICE

Page 2

,Ufiirniflknx

884

EinIeitung

Die Beschreibung der Ania-
ge umfasst aIIe Baugruppen
des Lehrerpuites bis und
mit dem Interface des Cas-
settengerates DB8. Das 088
erhait eine eigene Service-
anieitung.

Nichtig:

Die Abbiidungen annen Zu-
satzgerate oder AusrUstun-
gen zeigen, die im Liefer-
umfang der Grundaniage
nicht enthaIten sind.

Im Sinne einer besseren
Uebersicht sind die ein-
zeInen Baugruppen zusam-
mengefasst in Stromver-
sorgung, Steuerung und Au-
dioteiI. Eine aIIgemeine
Information ais erstes Ka-
piteI soII eine Gesamt-
Ubersicht fiber die AnIage
und deren Funktionen ver-
mitteln. Jeder Baugruppe
geht eine textIiche Er-
Iauterung voraus.

Diese Ausgabe berUcksich-
tigt den technischen Stand
vom August 1980.

Prepared and edited by
STUDER REVOX

TECHNICAL DOCUMENTATION
AIthardstrasse 146
CH-8105 Regensdorf-ZUrich

Introduction

This description of the
equipment encompasses a1]
componets of the teacher
consoIe inciuding the in-
terface for the 088 cas-
sette recorder. A sepera-
te Service ManuaI exists
for the 088 proper.

Important

Some iiiustrations may
show additionai compo-
nents or accessories which
are not standard equip-
ment of the basic system.

For ciarity's sake, the
individuai subunits are
grouped as foIIows:

Power suppiy, Controi
circuits and Audio Unit.
The first chapter con-
tains genera] information
and intends to expiain the
system moduie foIIows 1a-
ter in the text.

This edition is based on
the engineering status of
Aug. 1980

Copyright by NiIIi Studer
Printed in Switzeriand

We reserve the right to
make aIterations.

Introduction

La description de I'in-
staiiation se rapporte a
tous Ies sous-ensembies
de Ia consoie professeur,
jusqu'a I'interface des
magnétophones a cassettes
D88 y compris. Une in-
struction de serv1ce se-
parée est reservee au D88.

Important

Certaines iIIustrations
peuvent indiquer des
appareiis ou des équipe-
ments suppIémentaires qui
ne font peut-étre pas par-
tie de I'instaiiation de
base Iivrée.

Pour faciiiter Ia com-
préhension, Ies sous-en-
sembIes sont reparties en
trois groupes distincts:
I'aIimentation, ies coman
des et I'unité audio. Le
premier chapitre donne
une information généraie
de IinstaIIation et de
ses fonctions. Chaque
sous-ensembie comporte

un text epricatif séparé.

Cette edition se référe
a I'état technique
d'aoflt 1980.

Order No.

19.075.980 Deutsch
19.081.1280 Engiisch
19.082.1280 Francais
