Radiola RA 366A Service Manual

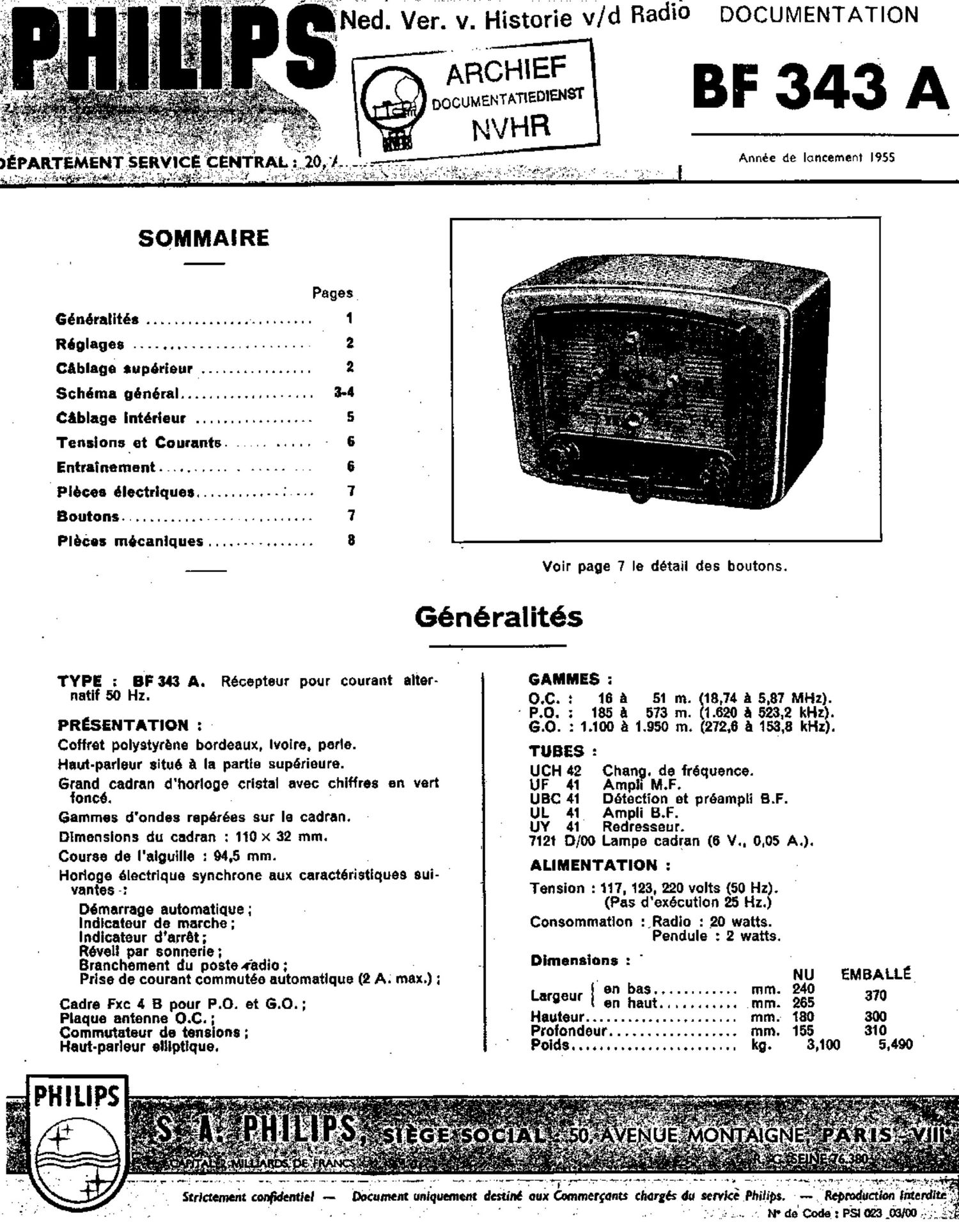

Page 1

SOMMAIRE

Pages,
Généralités ............... - ......... 1
Réglages ................. I 2
Ciblagd aupérieur. ................ 2
Schéma général .......... .. ....... 3-4
Cdblage lntéfleur ............. 5
Tensionset Commits. ..... 6
Entrainamant.....,,... . ........ s
4 Plécea électriques. ........ .. . : 4 . .. T
Boutons ........................... 7
PléCos mécanlques ........ .. ..... 8

""imed; vaymsmé m dado Documemm
AFiCHIEF

DOCUMENTATIEDIENST

BF 343 A

T

Année de loncemeni I955

Voir page 7 le détail des boutons.

Généralités

TYPE : 813343 A. Recepteur pour courant alter-
natif 50 Hz.

PRESENTATION :
Comet polystyrene bordeaux, Ivolre. patio.
Haut- parlour situé a la parlla supériaure.

Grand cadran d hofloge cristal avec chiffros an vert
faded.

Gammes d 'ondes repéréas sur le Cadran.
Dimensions du cadmn : 110 x 32 mm.
_ Course do I' alguille: 94.5 mm.

Horioge électrique synchrone aux catactéristiques sui-

vantes-:

Démarrage automatique;

lndlcateur do marche:

lndicateur d Mai-rat .

Revel: par sonnerie;

Branchament du posteiadio;

Prise de courant commutée automathue (2 A. max.) .

Cadre Fit: 4 B pour P. 0. at 6.0.;
Plaque antenna 0. 0.:
Commutateur do tensions. '

Haut- patleur ellipthue.

Strictamnt confidential -

Daddindnt miiqdemem 11'de aux (ainmergdnts ciidrgéc dd amide Philips

GAMMES :

0.0. : 1a a 51 m. {18.74 a 5.3 31 MHz).
P.O. : 185 fi 573 m. 1.620 8 523310-12).

6.0. 2 1.100 & 1.950 mo (27 .8 a153.akHz).

TUBES =

UCH 42 Chang. de fréquence.

UP 41 Ampii M.F.

UBC 41 Détection at préampli B.F.
UL 41 Ampli B.F.

UY 41 Redresseur.

7121 moo Lampe cadian (6 V.. 0.05 A.).

ALIMENTATION. '

Tension. 117 123. 220 volts (50 Hz).
(Pas d' exécutlon 25 Hz. )

Consommatlon :,Radio : 20 watts.
Pendule : 2 watts.

Dimensions : ' '
NU EMBALLE

on bas.. .......... mm. 240
Largeur en haut........... mm. 265 370
Hauteur ........ ....... mm.- 180 300
Profondeur. ................. mm. 155 310 .
Poids........................ kg. 3,100 5.490

Repmductm immune ,_;..
N' do' Code PS! and pawn }

Page 2

DEPARTE MENT

S E R V 1 c E ~ Réglages @2355? 2

CENTRAL

MOYENNE FREQUENCE :

1° Controls de volume au maximum.

2° Commutateur de gammes sur PO.

3° Placer l'aiguille were 200 m.

4° Brancher lelvoltmetre de sortie.

5° _Dévi§ser au maximum les noyaux de 811 - S 12.

8° Par I'intermédiaire dun condensateur de
32.000 pF, appliquer un signal de 455 kHz sur
la grille 1 de L 1.

7° Régler dans l'ordre 813-812-810 puis 511
au maximum de sortie.
REGLAGE HF :

Les réglages doivent toujours étre efiectués avec
le signal minimum permettant. ,néanmoins. une
lecture confortablesur le voltmetre de sortie.

Placer le contréle de volume au maximum at l'y
maintenir iusqua la fin des régiages.

P. O. :

1° Commutateur sur PO.

2° Placer laiguille sur le repere 185 m.

3" Appliquera la borne antenna, atravers l'antenne
fictive normale, un signal de 1.620 kHz.

4° Régler C13. .puis C8 au maximum de sortie.
5° Placerlaiguilleen fin de gammes (CV fermé).
6° Appliquer un sig'nai de 523 kHz.

7° Régler 8 Man maximum de sortie.

8° Reprendre [es points 2 a 7.

9° Vérifier le calage et la sensibllité a 575-1000 at

1620 kHz, puis cirer.
6.0. :

1" Commutateur sur 6.0;

2° Placer lalguille sur 1.250 m.;

3° Appliquer un signal de 240,kl-lz;
4° Régler C 28 au maximum de sortie;

5n Vérifier le calage et la sensibilité a 160et240 kHz,
puis cirer.

O.C._:
Vérlfier le calage et la sensibilité as-1o et .18 MHz.

B.E. :
Vérifier le calage et la sensibilitée 6 at 6.3 MHz.

.-

Cfiblage supérieur et Points de réglage

13
a WmHPCSIé) . i 1
- 5 012
I 54
:72!
12%?) E6} '. .
E . BE 6 3
_ © ©
510 511

I523kHz| 455kHz I1620kHzl l4 SkHzI

s12 .
5
