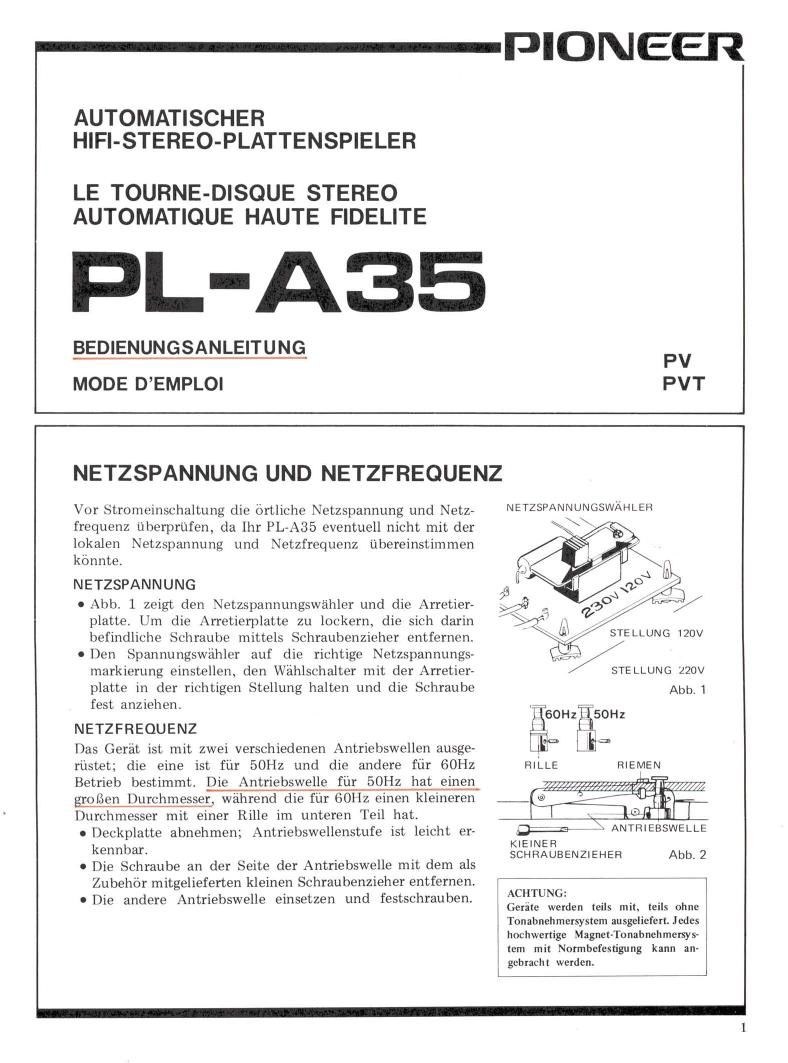

Page 2

MONTAGE DES GERATES

LDSEN DER MOTORKLEMMSCHRAUBEN KLEMMSCHHAUBEN TONARM-SCHUTZHULLE
Die Chassisplatte ist zum Schutz vor Transporter GHRAUHENZIEHER

ll

sch'utterungen mit zwei Klemmschrauben am Gehéuse l
befestigt. Diese beiden Schrauben Ibsen. (Abb. 3.)

AU FSETZEN DES PLATTENTELLERS

Den Plattenteller vorsichtig auspacken und auf seine Achse
aufsetzen, Die Gummimatte darf erst aufgelegt werden,
nachdem der 'Ireibriemen auf die Antriebswelle aufgezogen -

O

ist.

AUFZIEHEN DES TREIBRIEMENS _ 8A
//

Den Drehzahlwiihler auf 33 UpM stellen. Den Treibriemen, E \J
der um den inneren Plattentellerrand léuft, fflhrt man dutch

den Riemenf'uhrungshebel und um die Antriebswelle hemm, Abb. 3
wobei man ihn an dem Stoffbéndchen zieht. (Vgl. Abb. 4)
Den Riemen auf den dfmneren (oberen) Teil der Antriebswelle
aufsetzen. Nummehr das Stoffbéindchen entfernen.

VORBEREITUNGEN AM TONARM

ENTFERNEN DER TONARMVERPACKUNG

Das weilse, den lonarm umgebende Verpackungsmaterial wie BANDCHEN

in Abb." 5 gezeigt. entfernen. indem man es nach beiden RIEMENFUHRUNG

Seiten hin Offnet. Danach den Klebestreifen, mit dem der Abb 4

Arm an der 'lonarmablage befestigt ist, entfernen. '

GEGENGEWICHT

Das Gegengewicht am hinteren Ende des Tonarms anbringen

und es mittels der sich seitlich befindlichen Schraube auf der

Tonarmachse befestigen. Hierbei ist darauf zu achten, dam

die Schrauhe von vorne gesehen, nach der rechten Seite des

Plattenspielers zeigt (Abb. 6)

ANBRINGEN DER ANTI-SKATING VORRICHTUNG

Die Anti-Skating Vorrichtung besteht aus zwei Metallstfiben:

A und B." Am Stab B befindet sich ein Faden, der

mit einem Kompensiergewicht verbunden istl

'Den Stab A" mit der beigefugten Schraube an der
Chassisplatte befestigen. Hierbei sollte sich der horizontale
leil des Stabes parallel zum Ionarm befinden und zum
Ende des Tonarm hin zeigen.

I Den vom Stab A ausgehenden Faden auf den horizon-

talen Teil des Stabes B legen und das Kompensierge Abb5
wicht wie in Abb. 7 gezeigt, daran hingen.
STAB "A"
_ STAB "A" SOLLTE
r; SICH PARALLEL ZUM
TONARM BEFINDEN
KOMPENSIERGEWICHT BEFESTIGTE SCHRAUBE Abb 7 2 Abb 6
