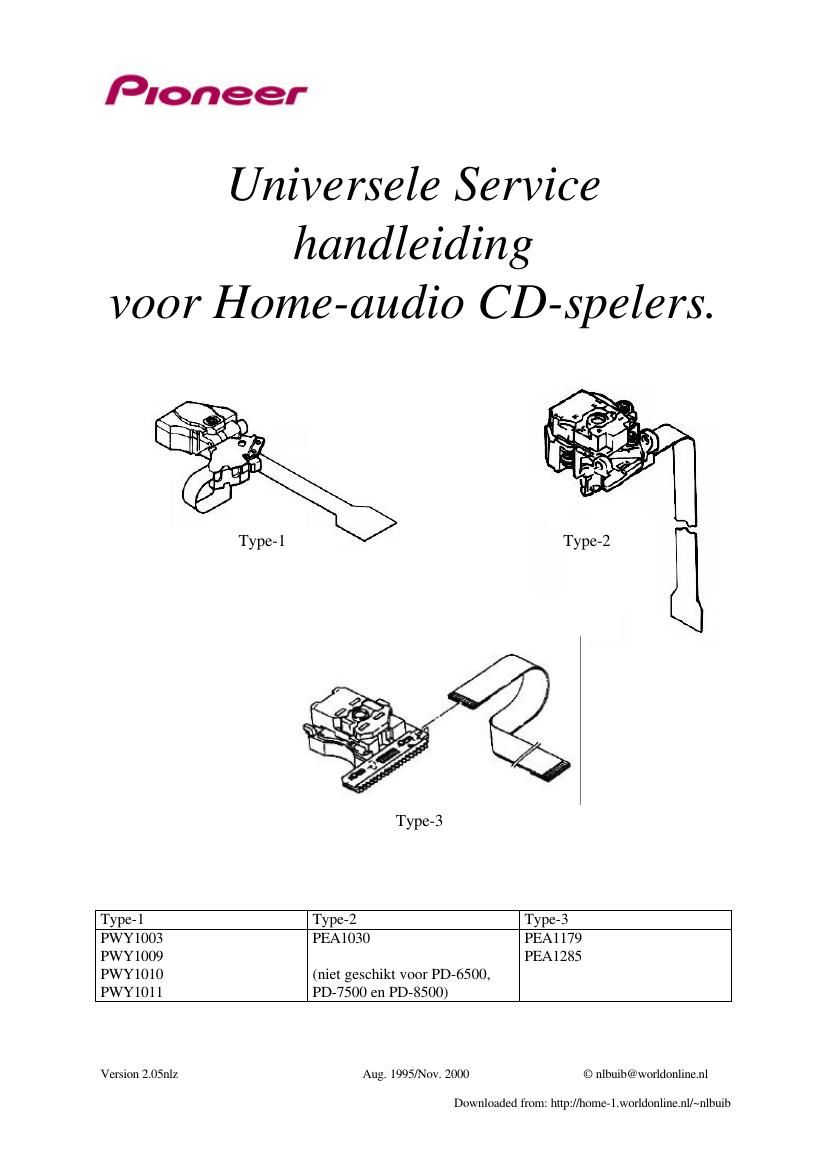

Page 1
Downloaded from: http://home-1.worldonline.nl/~nlbuib 1 Inleiding Deze afregelprocedure behandelt het afregelen van Pioneer home-audio spelers die gefabriceerd zijn na 1987. Er is ook een afregelprocedure met behulp van het service-printje PEH-010 (te bestellen bij Pioneer), deze maakt het afregelen nog wat minder ingewikkeld. Hoewel in de originele service manuals van Pioneer een uitgebreide afregelprocedure beschreven is, blijkt uit ervaring dat deze door veel technici als lastig en zelfs onuitvoerbaar wordt ervaren. Om deze reden werd eind jaren tachtig door technici van de eigen technische dienst van het toenmalige Pioneer Electronics (Holland) B.V. (het huidige Pioneer Benelux B.V. heeft zelf geen technische dienst) een procedure opgesteld die beter uitvoerbaar is, en daarbij een grotere kans van slagen geeft. De hier beschreven procedure wijkt op enkele punten dan ook af van de originele procedure die in de service manuals omschreven is. Vanzelfsprekend is het uiteindelijke resultaat gelijk aan dat wanneer de originele procedure gevolgd zou zijn. Het verschil zit hem in de manier waarop de benodigde afregelingen (vooral de meest lastige) gerealiseerd worden. Het toepassen en strikt volgen van deze afregelprocedure is noodzakelijk om een speler weer aan de praat te krijgen nadat de laser unit vervangen werd! Zonder afregelingen uit te voeren is de kans bijzonder klein dat het apparaat een cd af kan spelen, laat staan optimaal functioneert. Waarschuwingen· Kijk nooit direct in de laser. Het laserlicht kan, hoe klein de intensiteit ook is, schade aan uw ogen veroorzaken. Om te controleren of de laser brandt kunt u schuin in de lens kijken. · Verzeker u ervan dat de netsteker uit de wandcontactdoos is verwijderd voordat u het toestel opent en onderdelen vervangt. · Tijdens het afregelen moet er wel spanning op het toestel staan. Wees tijdens het afregelen dan ook zeer voorzichtig. Gebruik van een veiligheidstransformator wordt aanbevolen. · De oudere laser-units zijn zeer gevoelig voor statische elektriciteit, neem dan ook voorzorgsmaatregelen om schade aan de –nieuw te plaatsen- laser te voorkomen! Het volgen van deze procedure is geheel voor eigen risico van de uitvoerende.Noch Pioneer noch de opsteller/verstrekker van dit document kan aansprakelijk gesteld worden voor eventueleschade en/of problemen die als gevolg hiervan ontstaan.
Page 2
Downloaded from: http://home-1.worldonline.nl/~nlbuib 2 VOORBEREIDING Verzeker u ervan dat de netsteker uit de wandcontactdoos is verwijderd voordat u het toestel opent. Plaats de nieuwe laser met de nodige zorg en precisie en vouw de nieuwe flatcable exact als het exemplaar dat uit het toestel komt, en bevestig deze ook weer zoals de originele gemonteerd was. Schuif de connector aan het einde van de flatcable voorzichtig in de connector op de print. In sommige gevallen eerst de connector openen door de buitenrand omhoog te schuiven om de bestaande flatcable te verwijderen. Nieuwe laser units zijn voorzien van een beveiliging om schade door statische elektriciteit aan de eigenlijke laserdiode tijdens transport te voorkomen. · Type-1 en Type-2Bij deze lasers zit op de flatcable een druppeltje soldeertin die twee spoortjes kortsluit. Verzeker u ervan dat het toestel uitgeschakeld is, en verwijder deze kortsluiting met een hete soldeerbout. · Type-3Bij nieuwere typen lasers is op de laser unit zelf een klein printje gemonteerd. Op dit printje zijn met een druppeltje soldeertin twee kleine eilandjes kortgesloten. Meestal is deze positie gemarkeerd met een wit cirkeltje. Verzeker u ervan dat het toestel uitgeschakeld is, en verwijder deze kortsluiting met een hete soldeerbout. Hoewel deze procedure specifiek is opgesteld voor de typen lasers die op de voorpagina afgebeeld zijn, is deze ook voor meer recente uitvoeringen te gebruiken, er zijn door de jaren heen echter steeds minder afregelingen noodzakelijk geworden, waardoor verschillende stappen niet meer noodzakelijk zijn. Overige tips:· Reinig en smeer het mechaniek meteen als het toch uit elkaar ligt. Op de bewegende delen soepel vet, op het wormwiel wat dikker vet. · Controleer het snaartje van het wormwiel, en vervang het zonodig. · Controleer bij spelers met laser type-1 de weerstand van de spindle motor, een goed exemplaar heeft een interne weerstand van 20Ohm. Indien de weerstand lager is, dient de motor vervangen te worden. Plaats alleen de originele PEA1233 van Pioneer. · Mocht het apparaat niet af te regelen zijn omdat bepaalde voorgeschreven waarden niet gehaald kunnen worden, stel dan alle instelpotentiometers in op de middenstand. Lukt het daarna nog niet de juiste afregelspecificaties te halen, dan is er zeer waarschijnlijk sprake van –nog- een defect.
