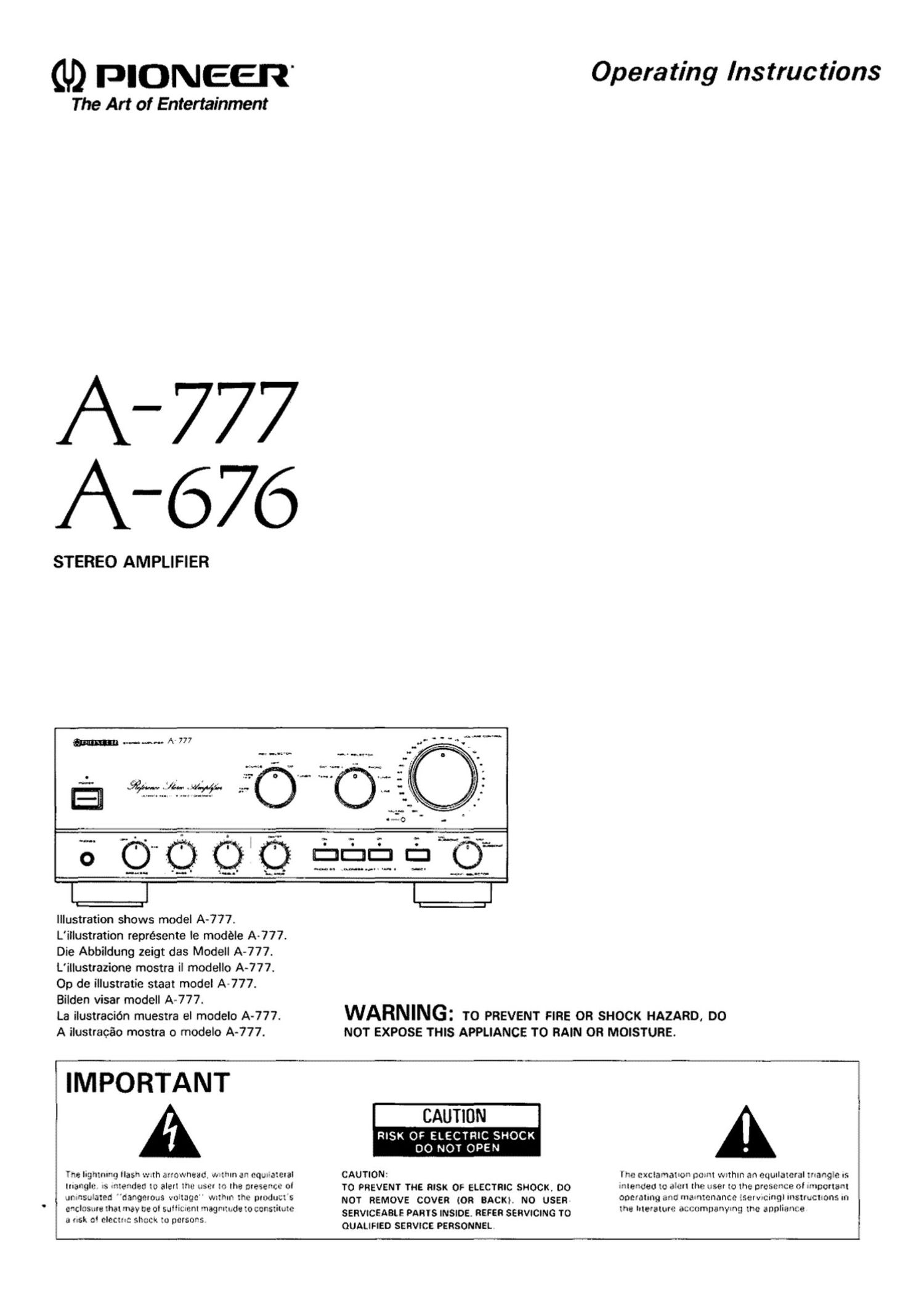

Page 1

QJ) PIONEER

The Art of Entertainment

A- 777
A-676

STEREO AMPLIFIER

m ----»»~ A 77

Illustration shows model A~777.
L'illustration représente Ie modéle A-777.
Die Abbildung zeigt das Modell A-777.
L'illusttazione mostra il modello A-777.
Op de illustratie staat model A-777.
Bilden visar modell A-777.

La ilustracién muestra el modelo A-777.
A ilustracéo mostra o modelo A-777.

Opera ting Instructions

WARNING: TO PREVENT FIRE on SHOCK HAZARD, DO
NOT expose mus APPLIANCE T0 RAIN on MOISTURE.

IMPORTANT

he l-gmnmg Hash math armwnead, w thin er oqw-atcual
"laugh: .5 mend. IO aler! 1m: {4st m lha pleser'cc of
.urmswama dangelms voltage" szhm the pmduct 5
cficlnsuie lhal may cc of suléicmnl magmtwe to constitute
a «st 0' clean: slaccx :0 persons

CAUTION

RISK OF ELECTRIC SHOCK
DO NOT OPEN

CAUTION:

TO PREVENT THE RISK OF ELECTRIC SHOCK. 00
NOT REMOVE COVER (OR BACK). NO USER
SERVlCEABlE PARIS INSIDE. REFER SEHVUCING TO
QUALIFIED SERVICE PERSONNEL

Inc exclamatlon pom! thhm an equulalcral Hawk: :5
877080 to «Man the user :0 the presence of Ir'Iporlanl
oneralmg no "1.3:"szanisewucingvInstrucllonsnn
the Ineraum: nauumpanyrng zhc anplimum

Page 2

This product complies with the Radio Interference require-
ments of the EC (European Community) Directive 87/308/EEC. "

Thank you for buying this PIONEER product.

Please read through these operating instructions so you will know how
to operate your model properly. After you have finished reading the
instructions, put them away in a safe place for future reference.

In some countries or regions. the shape of the power plug and power
outlet may sometimes differ from that shown in the explanatory
drawings. However, the method of connecting and operating the unit
is the same.

Cat article est conforme aux prescriptions de la directive com-
munautaire de la CE nr. 87/308/EEC (arrété du 76/8/89). "

Nous vous remercions pour cet achat d'un produit Pioneer.

Nous vous demandons de lire soigneusement ce mode d'emploi; vous
serez ainsi a meme de faire fonctionner l'appareil correctement. Apres
avoir bien lu la mode d'emploi, le ranger dans un endroit sur pour pouvoir
s'y référer ultérieurement.

Dans certains pays ou certaines regions, la forme de la fiche
dalimentation et de la prise dalimentation peut différer de celle qui figure
sur les schemes, mais les branchements et le fonctionnement de
lappareil restent les memes.

CONTENTS

FEATURES ...................................................... 2
INSTALLATION ................................. . .......... 4
CONNECTIONS ................................................ 6
PANEL FACILITIES .......................... t ............... 1O
OPERATIONS ............................. ............. 20
TROUBLESHOOTING ....................................... 24
SPECIFICATIONS ........ .. ..... . ............................ 28

FEATURES

TABLE DES MATIERES

CARACTERISTIQUES ........................................ 2
INSTALLATION ................................................ 4
CONNEXIONS .................................................. 6
ELEMENTS DES PANNEAUX ................... . ......... 10
UTILISATION ................................................. 20
GUIDE DE DEPANNAGE ................................... 25
FICHE TECHNIQUE .............. ...................... 29

0 Drive capacity 150 W + 150 WI4 0 (DIN), 100 W + 100 W/8 9
(DIN) matching to high power and low impedance type speaker
system.

[Model A-676 ..... 120 W + 120 W/4Q (DIN), 80 W + 80 W/BQ
IDlNll

0 The use oi Super Linear Circuit ensures high fidelity playback of
consistent frequency characteristics, accompanied by maximum
clarity.

0 The use of a DIRECT circuit ensures high fidelity playback Of
consistent frequency characteristics, accompanied by maximum
clarity.

0 Clean ground technology prevents noise on power line from flowing
to the signal ground line. permitting clean sound reproduction.

0 Uses Channel Separation Enhancer Circuit to improve the stereo
sound field and sound quality.

0 REC selector switch makes tape editing very simple.

0 Comes with a built-in phono equalizer which accepts MC cartridge.

0 Casted Power Transformer (A~777 only)

- Honeycomb Frame Chassis

0 Honeycomb Heat Sink

0 Uses a complementary capacitor pair.

2
< ARE1194>
EnIFr

CARACTERISTIQUES

0 Capacité dentrainement de 150W + 150 WI4 0 (DIN), 100 W +
100 W/8 l) pour l'utilisation de systemes d'enceintes de type
puissance élevée et basse impedance.
lmodéle A-676 ...... 120 W + 120 WI4 (2 (DIN), 80 W + 80 W/
8 (I (OWN

0 L'utilisation dun circuit Super Linéaire garantit une reproduction haute
fidélité de caractéristiques de fréquences constantes, accompagnee
dune clarté maximum.

0 L'utilisation d'un circuit DIRECT garantit une reproduction haute
fidélité de caractéristiques de frequences constantes, avec une clarte
maximum.

0 Technologie de terre propre empéchant que les parasites de la Iigne
d'alimentation passent dans la Iigne de terre du signal. permettant
une excellente reproduction sonore.

0 Utilise le circuit pour accroissement de la separation de chaines pour
améliorer le champ acoustique stereo et la qualité de son.

0 Le sélecteur d'enregistrement (REC) rend tres simple ledition d'une
bande.

0 Equipe d'un correcteur pour entree phono acceptant des cellules a
bobine mobile (MC).

0 Transformateur d'alimentation blindé (A-777 seulement)

0 Chassis de type nid d'abeille

0 Radiateur thermique de type nid d'abeille

0 Utilise une paire de condensateurs complementaires.
