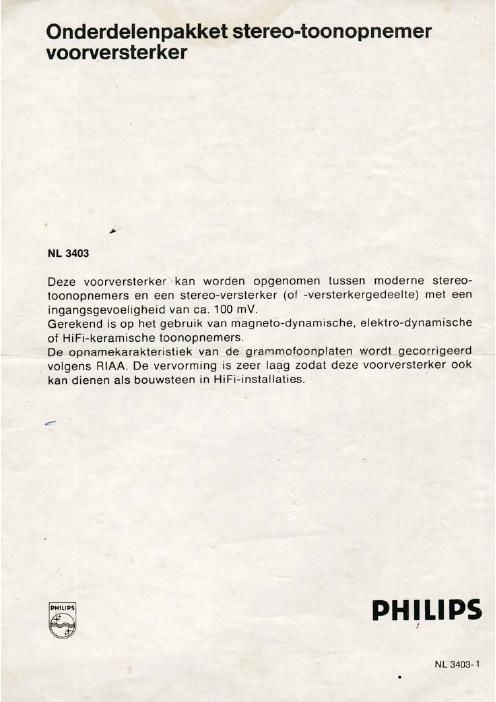

Onderdelenpakket stereo-toonopnemer
voorversterker

NL 3403

Deze voorversterker kan worden opgenomen tussen moderne stereo-
toonopnemers en een stereo-versterker (of -versterkergedeelte) met een

ingangsgevoeligheid van ca. 100 mV.
Gerekend is op het gebruik van magneto-dynamische. elektro-dynamische

of HiFi-keramische toonopnemers.

De opnamekarakteristiek van de grammofoonplaten word! gecorrigeerd
volgens R|AA. De vervorming is zeer laag zodat deze voorversterker ook
kan dienen als bouwsteen in HiFi-installaties.

@ PH!LIPS

NL 3403- 1

Page 2

HET SCHEMA DE MONTAGE

In afb.1 is het schema aangegeven van een 1. Lees eerst de algemene soldeer- en
van de twee kanalen van de voorversterker; montageaanwiizingen en volg ze stipt
alleen R10 en CS. die gemerkt zijn met een op,
sterretje. dienen ook voor het andere ka- 2. Breng dan soldeerogen aan in de gaat-
naal. In de bouwtekening, atb. 2. zijn de jes: R (2x). L (2x).1. (2x) en +_ zie afb. 2.
onderdelen voor het andere kanaal ge- Druk het puntige gedeelte vanat de
nummerd vanaf 101 waarbij R101 overeen- onderdelenzijde door het gaatje zodat
komt met R1, TR101 met TR1. C101 met C1 het aan dé andere zijde duidelijk uit-
enz. In elk kanaal bevindt zich een ver- steekt en soldeer het dan goed vast aan
sterker met twee direct gekoppelde transis- het koper.
tors: in het linkerkanaal TR1 en TR2 en in 3. Monteer alle weerstanden volgens atb.
het rechterkanaal TR101 en TR102. 2 en de onderdelenlijst. De weerstand
Door toepassing van de tegenkoppelnet- R101 komt overeen met R1. R102 met
werken R4. R5. CZ. CS respectievelijk R104, R2 enz.
R105. C102. C103 wordt een minimale ver- 4. Breng de condensatoreq C1. C101. 02.
vorming bereikt en een juiste correctie C102. 03 en C103 aan. Let bij C1, C101.
(volgens RIAA) van de opname-karakteris- 63 en C103 op de kleurcodering.
tiek van de grammotoonplaten verkregen. 5. Let bij de liggende elektrolytische con-
Ontkoppeling van de plusleiding wordt. densatoren C4. C104. C6 en C106 op de
voor beide kanalen gemeenschappelijk.ver- plaats van de insnoering in het huis van
zorgd door de combinatie R10/CS. de condensator. Monteer 2e precies als
afb. 2 aangeeft.
ONDERDELENLIJST 6. Zorg ook bij de montage van CS voor de
juiste stand; let op de aansluitdraad aan
Montageplaat met gedrukte bedrading' de buitenzijde (de min-aansluiting).
Soldeerogen 7. Monteer tenslotte de vier transistors. Let
Transistors: daarbij op de atgeplatte zijde. Sleek de
TR1 : BC 549 B aansluitdraden in volgorde. zonder ze te
TR2 . BC 5493 kruisen. door de aangegeven gaatjes.

Houd de transistors ca. 5 mm boven de
montageplaat.

Weerstanden:
R1 : 100 kg - bruin. zwart. geel -
R2 : 120 kg - bruin. rood. geel
R3 : 1 .k9 - bruin. zwart. road!
R4 : 33 k9 - oranje. oranje. oranje
R5 : 680 k9 - blauw. grijs. geel \-
R6 : 100 kg - bruin. zwart. geel
R7 : 106 RS? - bruin, zwart. geel
--R8 : 12 k9 - bruin. rood. oranjex
- R9 : 1.2 k9 - bruin. rood. rood A
R10' : 100 $2 - bruin. zwart. bruin (
1 k9 = 1000 $2

Condensatoren:

C1 : 100 nF - bruin. zwart. geel

CZ : 2.2 nF - 2n2

C3 : 10 nF - bruin. zwart. oranie __

C4 : 2,2 .uF

CS' 2150 11F

06 : 2.2 gtF

1 nF = 1000 pF

' bestemd voor beide kanalen. zie ook " A1b.3b
onder ..het schema". .L/

2-NL 3403
