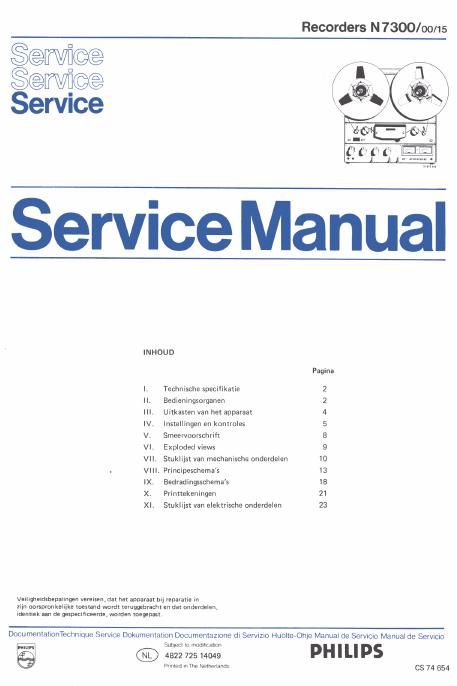

Page 1

Recorders N 7300/00/15

Qervfiee
Servgee
SerVIce

£30 cw 0 '

:v nears: -

n m m

Service Manual

INHOUD
Pagina
I. Technische specifikatie 2
II. Bedieningsorganen 2
III. Uitkasten van het apparaat 4
IV. Installingen en kontroles 5
V. Smeervoorschrif't 8
VI. Exploded views 9
VII. Stuklijst van mechanische onderdelen 10
. VIII. Principeschema's 13
IX. BedradIngsschemas 18
X. Printtekeningen 21
XI. Stuinist van elektrische onderdelen 23

Veilighaidsbapalingen vereisen, dar het apparent in reparatie In
ziin aorspronkoIiike toestand word! reruggebracht en dat onderdelen,
identiak aan de gespecificserde. warden toewpastr

Docu mentationTechmque Service Dokumentation Documentazione di Servizio HuoIIe-Ohje Manual de Servicio Manual de Servicio

W @ 5433;331:112 PHILIPS

aned m The NeIherIands CS 74 654
