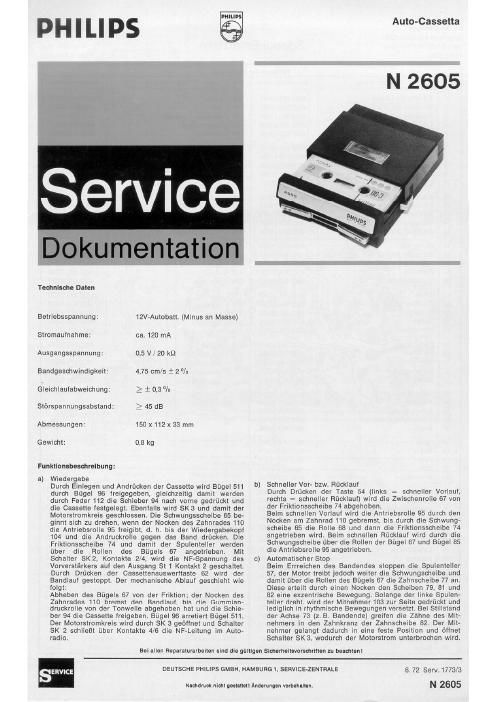

Page 1

PHILIPS

ervic

Dolkumentation

Auto-Cassetta

N 2605

Technisehe Daten

Betriebsspannung: 12V-Autobatt. (Minus an Masse)

Stromaulnahme: ca. 120 mA
Ausgangsspannung: 0,5 V l 20 k9

Bandgeschwmdigkeit: 4,75 cmes i 2 0/a

Gleichlaufabweichung: 2 i 0,3 /0
Starspannungsabstand: 2 45 dB
Abmessungen: 150 x 112 x 33 mm

Gewicht: 0,8 kg

Funktlonsbeschrelbung:
a) Wiedergabe

Durch Einlegen und Andnjcken der Cassette wird Bagel 511
durch BUgel 96 freigegeben, gleichzeitig darnit werden
durch Feder 112 die Schieber 94 nach vorne gedrflckt und
die Cassette leslgelegt. Ebenfalls wird SK3 und damit der
Motorstromkreis geschlossen. Die Schwungsscheibe 65 be-
ginn! sich zu drehen. wenn der Nocken des Zahnrades 110
die Antriebsrolle 95 ireigibt, d. h. bis der Wiedergabekopf
104 und die Andruckrolle gegen das Band drUcken. Die
Friktionsschelbe 74 und damit der Spulenteller werden
fiber die Rollen des Bagels 67 angetrieben. Mit
Schalter SK 2, Kontakte 2H4, wird die NF~Spannung des
Vorverstérkers auf den Ausgang St 1 Kontakt 2 geschaltet.
Durch Drunken der Cassettenauswerftaste 62 wird der
Bandlauf gestoppt. Der mechanische Ablaul geschiehl wie
folgt:

Abheben des Bflgels 67 von der Friktion; der Nocken des
Zahnrades 110 bremst den Bandlau1, bis die Gummian-
druckrolle von der Tonwelle abgehoben hat und die Schie»
ber 94 die Cassette freigeben. Bilge! 96 arreliert Bagel 511.
Der Motorstromkreis wird durch SK 3 geéffnet und Schalter
SK 2 schlieBt Uber Kontakte 436 die NF-Leitung im Auto-
radio,

b) Schneller Vor- bzw. Rficklauf

C)

Durch Driicken der Taste 54 (llnks 7 schneller Vorlaul.
rechts = schneller Rficklauf) wird die Zwischenrolle 67 von
der Friktionsscheibe 74 abgehoben.

Beim schnellen Vorlaul wird die Antriebsrolle 95 durch den
Nocken am Zahnrad 110 gebremst. bls durch die Schwung-
scheibe 65 die Rolls 68 und dann die Friktionsscheibe 74
angetrieben wird. Beim schnellen Rflcklauf wird dutch dle
Schwungscheibe fiber die Rollen der Bfigel 67 und Bflgel 85
die Antriebsrolle 95 angetrleben.

Automatischer Stop

Beim Errreichen des Bandendes sloppen dle Spulenteller
57, der Motor treibt jedoch weiter die Schwungscheibe und
damtt Uber die Rollen des 809915 67 die Zahnscheibe 77 an.
Diese erteilt durch einen Nocken den Scheiben 79, 81 und
82 eine exzentrische Bewegung. Solange der linke Spulen-
teller dreht, wird der Mltnehmer 103 zur Selte gedrfickt und
lediglich in rhythmische Bewegungen versetzl. Bel Stlllsland
der Achse 73 (z. B. Bandende) greifen die Zahne des Mit-
nehmers in den Zahnkranz der Zahnscheibe 82. Der Mit-
nehmer gelangt dadurch in eine leste Position und élfnet
Schalter SK 3, wodurch der Motorstrom unterbrochen wird.

Bei allen Reparaturarbeiten sind die gultlgen Slmerheitsvorscfirilten zu beaemsnl

DEUTSCHE PHILIPS GMBH. HAMBURG 1. SERVICEZENTRALE

Nlchdruek nlem aestaltetl Anaemngan vorbahlllcn

6. 72 Serv. 1773/3
N 2605

Page 2

Warlungs- und Schmlervorsehrm

Alle Gummi- und Kunststoffleile, Lauffléchen fiJr die Antriebs-
riemen und die Achse der Schwungscheibe dUrfen nur mit Spi-
ritus oder Alkohol gereinigt werden. Alle Lagerbuchsen (Sinter-
lager) warden vor dem Einbau getrankt und sind spater, falls
erforderlich. mit einem OI, wie z. B. ,,Sinter|ager6| ST 23, zu
élen.

Alle ubrigen Lager und Drehpunkte der Bagel und Hebel sind
mit einem OI, wie L B. ,.Sohmier6l EL 30", zu blen. Die Ffihrun-
gen und Gleitflachen der Bilge! und Hebe! sind mit einem
molykotehaltigen Sohmiermittel. wie z. B. ,,MK-BR 2. zu fenen.
Es is! unbedingt daraufzu achten. daB das Olen und Fetten sehr
sinnvoll geschieht. Zu viel OI oder Fen an den schnellaufenden
Stellen wie Motor, Tonrolle. Zwischenrlader usw. wird heraus-

geschleudert und verursacht rutschende Kuppiung, ungleioh-
maBigen Bandlauf und Jaulen.

Die angeffihrten Sohmiermmel sind im Sehmiermmelsortiment
OFS 2, Bestellnummer 481231047006, enthalten.

Ffir die regelméBige Wartung des Gerates ist es ratsam, die
Magnetképfe und die Bandehrung mil Hilfe der PHILIPS Rei-
nigungscassene 811/CCT von Bandstaub zu befreien. Diese hat
die Bestell-Nummer 4822 395 90054. Es genflgt zur Wiederher-
stellung der Empfindlichkeit - besonders im oberen Frequenz-
bereich - das Reinigungsband in Srellung Wiedergabe 1- bis
2mal durchlaulen zu lassenr Lediglich in hartnackigen Fallen
muB der stark verkrustete festgesetzte Bandsraub mittels Spi-
ritus aufgeweicht und abgewaschen werden.
