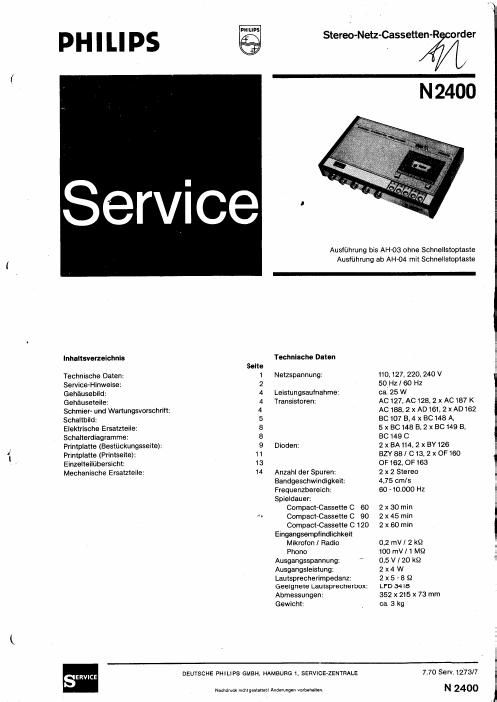

Philips n 2400 cass

Page 2

3

Service-Hinweise

1.

Ausbau des Chassis

Cassette durch Bet'eitigung des Knopfes 210 herausnehmen.
Die vier Schrauben 206 aus der Bodenpiatte herausdrehen
und die Bodenplatte abnehmen, Schrauben A, B, C, D, E, F
und G heiausdrehen. Die Lage der Schrauben ist in nach-
stehenderAbbiIdung gekennzeichnet. Danach die 5 Knijpfe
201 abziehen. Die Steckverbindung vom Motorbiigel 512
Ibsen. Laufwerk und Printplatteneinheit lassen sich jetzt
aus dem Gehéuse 200 herausnehmen.

'Herausklappen der Prlntplatteneinheit

Zum Herausklappen der Printplatteneinheiten (Verstérker

und Netzteil) mijssen nach Abnehmen der Bodenpiatte

die Schrauben A, E, E. J und K herausgedreht und die

Knbpfe 201 abgezogen werden

Beim Zusammenbau muB darauf geachtei werden. daB

a) fijr die Schrauben A, B und D die richtigen Lingen
(M3x5) verwendet werden, damit beim Hineindrehen
nicht die Zierplatte beschédigt wird,

b) der Zapfen des Schiebers Sch2 in den Schlitz des Bil-
gels 514 greift,

c) der Biigel am Schieber des Schalters Sch1 auf dem
Zapfen des Bijgels 74 steckt und

c) der Knopf fLir den Schnellstop in die Zunge des Bagels
77a greift.

4. Emeuerung des Kollektors 102

Der Koilektor102 wird von der Fabrik an das Chassis an-
genietet. MuB dieser ausgewechselt warden, so wird vom
Service ein Koilektor geliefert, der mi1 einem Zwei-Kompo-
nenten-Kleber (z.B. Uhu Plus) aufgeklebi werden muB.

Senkrechtstellu n9 der Tonwelle

Zur Senkrechtstellung der Tonwelle client die auf dem
Chassis rechts neben der Tonwelle sichtbare Madenschrau-
be 19. Nach einer Einstellung muB diese mit Lack gesichen
werden,

EInsteIIung des A/W-Kopfes

Mit den Schrauben 66 wird die Héhe des AIW-Kopfes so
eingestelit, daB das Tonband einwandfrei durch die Band-
fiihrung des A/W-Kopfes laufl, Die Spaitsenkrechtstellung
kann im eingebauten Zustand des Chassis am Gerét vor-
genommen werden, wenn die Zierplatte 209 nach oben
herausgedriicki wird. Nach dem Einlegen der Testcassette
mit 6300 Hz-Ton. Bestellnummer 4812 397 30005, wird in
Stellung ,,Wiedergabe an der links vorn A/WKopf befind-
lichen Schraube die Ausgangsspannung auf Maximum ein-
gestellt. Nach der Einregelung ist die Schraube mit Lack
zu sichern.

K maxe

F Maxa

7E Spezialschlaube

13H

HHH

fife

3, AHSWOChseln dos Antrlebsriemens 92

Nach Aushau des Chassis wie unter 1 den Lagerbflgel
123 abschrauben, Aniriebsriemen 92 kann jetzt ausge-
wechselt werden.

Der Lagerbiigel 123 muB so justiert werden, daB der Ab-
stand zwischen Schwungscheibe und Lagerbiigel 0,1 bis
0,3 mm betrégi. Die Héhe des Motors muB so verteili
warden, daB die Riemenscheiben auf Motor 126, Rutsch-
kuppiung 108 und Schwungscheibe 121 fluchten.

mmwww

Einstellung der Bandgeschwindigkeit

Die Bandgeschwindigkeit von 4,75 cm/s wird mit dem Ein-
stellpoti R 481 auf der Motorregelprintplatte eingestellt.
Zur Kontroiie der richtigen Bandgeschwindigkeit kann die
Testcassette, Bestellnummer 4812 397 30005, verwendet
werden. Auf diesem Band ist im Abstand von 4,75 m ein
800 Hz~Signal aufgezeichnet. Diese Lénge muB Dei richtig
eingestellter Bandgeschwindigkeit in Stellung ,,Wiederga-
be" innerhalb von 98 his 102 Sekunden durchgeiaufen sein,
