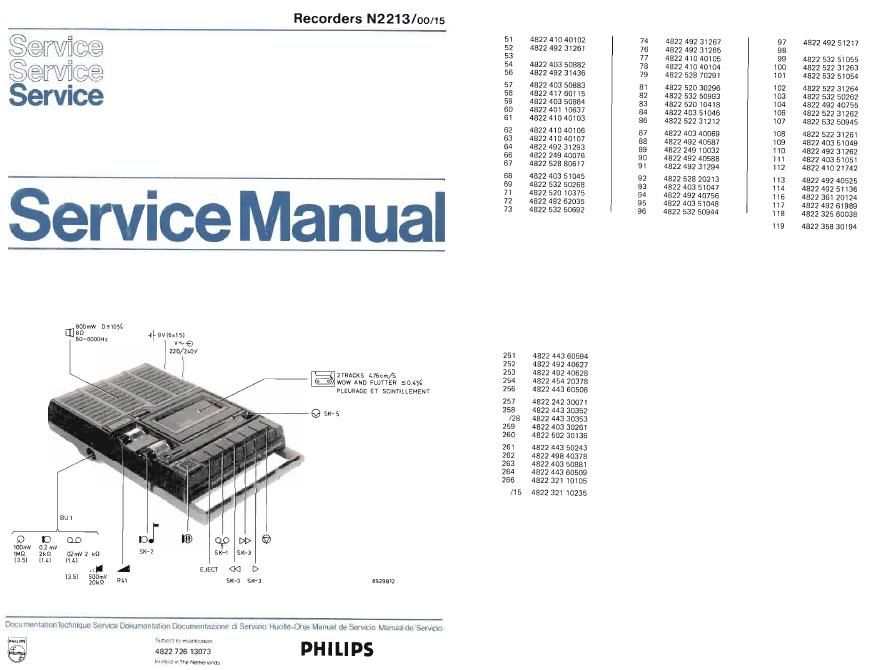

Philips n 2213 service manual

Page 2

DECASING lFig.1l

a. To decase the set, first remove the four fixmg screws
in the lower part of the cabinet.

b. By removing the four fiXing screws A (Fig. 1), the
tape-deck with PC~board can be taken out.

c. To tilt the PC-board only, the three screws on the
PC-board should be removed.

MR:
When remounting, take care of the right position of
the switch foil of SKl and 5K2.

cl. To remove the transformer T1, take off cover D of the
transformer housing (snap connection).

e. The cassette cover can be removed from above by
slightly pushingrin the tags.

f. The head cover strip is attached to the upper half of
the cabinet by means of a snap connection,

TAPE DECK, Fig. 3

a. Replacing the left carrier

- Remove Wire spiing 72 and circlip 69
- The left carrier can be replaced.

b. Replacing the right carrier

- Remove Circlip 69
» The right carrier, combined with the friction, can be
replaced.

6. Replacmg the pressure roller
- Remove circlip
- The pressure roller can be replaced.

N.B..'
Attention for pressure spring 88. It determines the pressure
roller force.

d. Removing the control keys

By pressing the left guide stud slightly to the outside, the
key bar With keys can be taken out.

9. Removing the head slide 511

- Remove the pressure roller 87, the tension spring 91 and
110 and the key bar With keys 51.

- The head slide can now be moved to the start position
and be put upright.

N.B.:
Attention for the roller bearings 67 under the head slide.
They lie loose when the head slide has been taken out.

ADJUSTMENTS AND CHECKS

a. Adjusting the mains voltage

To make the cassette recorder suitable for operation on
110127 V, the wire, from point 5 of T1, should be
soldered to point 8 of T1.

b. Adjusting the flywheel

Adjust the flywheel to minimum axial play with adjusting
screw 86,

c. Azimuth adjustment

The azrmuth adjustment of the recording/playback head
is performed with the left screw. To this purpose, test

CS 60 503

cassette 812/MCT can be used, on the 8 kHz side. Adjust
the azimuth of the recording/playback head to maximum
output voltage measured on the points 3 and 5 of BU1.

d. Check on winding function

The friction force can be measured with the friction
measuring cassette 4822 395 30054 in Start" position.
The cassette should give the following readings:

- On the winding side 30-60 g

- On the rewinding side 3-8 g

The meter indication amy vary 10 g.

The wow and flutter can be measured with a wow and
flutter meter.

e. Checking the tape speed

~ Play back the 50 Hz Side of the test cassette of the
Cassette Service Set (4822 395 30052). The 50 Hz on
the test cassette is compared with the mains frequency.

. If the tape speed is too low, first check the winding
friction and the flywheel play.

- After this, the speed may be readjusted with R37.

® UITKASTEN (Fig.1)

a. Voor het uitkasten van het apparaat eerst de vier
bevestigingschroeven in de onderkast verwijderen.

b, Door de Vier bevestigingsschroeven A (Fig. 1) te ver-
wijderen kan het loopwerk met print uitde kast
worden genomen.

c. Om alleen de print te kantelen moeten de drie schroeven
op de print verwijderd worden.
0pm.:

Let bij monteren op de juiste positie van het schakel-
stuk SKI en 8K2.

d. Om de trafo Tl te verwijderen moet eerst het deksel D
van het trafohuis worden verwijderd. De bevestiging
voor trafo en deksel bestaat uit een klikbevestiging.

e. De kassetteklep kan vanuit de bovenzijde verwijderd
worden door de lippen iets naar binnen te drukken.

f. De kopafdekstrip is met een klikverbinding in de
bovenkast bevestigd.

LOOPWERK (Fig. 3)

a. Vervanging linker meenemer

De linker meenemer is te vervangen na verwijdeiing van
draadveer 72 en klemring 69.

'o. Vervanging rechter meenemer

De rechter meenemer, gecombineerd met de frictie, kan
vervangen worden na verwijdering van klemring 69.

c. Vervanging van de drukrol
Di't kan geschieden, door eerst de klemring te verwijderen.

0pm.:
Let op de drukveer 88, Deze bepaalt de drukrolkracht.

d. Verwijderen van de bedieningstoetsen

Door de linker geleidingsnok iets naar buiteri te drukken
kan de toetsentang met toetsen uit zijn geleiding worden
genomen.

e. Verwijderen van de koppenschuif 511

Om de kopoenschuif te verwijderen dient men eerst de
drukrol 87 de trekveren 91 en 110 en de toetsenstang met
toetsen 51 te verwijderen.

Daarna kan de koppenschuif in de richting van de start
positie geschoven worden en dan opgeklapt.

0pm.:
Let op de rollagers 67 under de koppenschuif. Deze
liggen na het verwijderen van de koppenschuif los.

lNSTELLlNGEN EN CONTROLES

a. Netspanningsinstelling

Om de cassetterecorder geschikt te maken voor l 10-l27 V
moet de draad, op punt 5 van Tl, omgesoldeerd worden
naar punt 6 van Tl.

b. Vliegwielinstelling

Het vliegwiel instelleri op de minimale axiale speling met de
stelschroef 86.

c. Azimuth-installing

De azimuth-installing van de opname/weergavekop wordt
met linkerschroef ingesteld. Men kan voor deze instelling
gebruik maken van de testkassette 812/MCT.

Voor de azimuth-installing moet de 8 kHz zijde gebruikt
worden. Regel de azimuth van de o/w kop at op de maximale
uitgangsspanning die gemeten wordt op punt 3 en 6 van
BU1.

d. Controle opspoelfrictie

De frictiekracht kan worden gemeten met de frictie meet-
kassette codenummer 4822 395 30054 in pos. START".
De kassette moet de volgende meetwaarden aangeven:

- Aan de opspoelkant 30-60 gram

- Aan de afspoelkant 38 gram

De aanWIjzing van de meter mag 10 gram schommelen.
De jengel kan gecontroleerd worden met een wow en
fluttermeter.

e. Controle van de bandsnelheid

- Speel de 50 Hz-zijde van de testcassette af met de
Cassette Service Set", codenummer
4822 395 30052. De 50 Hz van de testcassette wordt
vergeleken met de netfrequentie.

- lndien de bandsnelheid te laag is moet eerst gecontroleerd
worden of drukrol, opspoelfriktie, vliegwiel enz. niet te
zwaar lopen,

< Daarna kan de snelheid bijgeregeld worden met R37.

® DEMONTAGE

a. D'abord dévisser les 4 vis de fixation du boitier inférieur.

b. Lorsque les vis de fixation A (Fig. l) sont otées, Ia
mécanique ainsi que la platine pourront étre enlevées.

c. Afin de pouvoir faire basculer uniouement la platine, iI
faudra enlever les trois vis qui la fixent.

Hemarque:
Lors du montage veillera ce que la piece de commuta-
tation de 8K1 et celle de 5K2 soient bien en place.

d. D'abord enlever le couvercle du boitier de transforma»
teur Tl afin de pouvoir enlever ce dernier. Cest
une fixation a déclic.

e. Le rabat du companiment cassette pourra étre enlevé
en enfoncant légérement les' languettes par le haut.

f. La barrette sur les tétes est fixée par une fermeture a
déclic.

LA MECANIQUE (Fig. 3)

a. Remplacement de la piece dentrafnement de gauche

- Enlever le ressort 72 et lanneau de Serrage 69.
- La piéce pourra ainsi etre 61539.

'0. Remplacement de la piece dentrafnement de droite

- Enlever lanneau de serrage 69.
. La piece dentrainement avec la friction pourront étre
otées.

c. Remplacement du galet presseur

- Enlever l'anneau de serrage
- Le galet pourra ainsi étre 6te.

Remarque:
Faire attention au ressort de pression 88 ces Iui qui
determine la foce du galet presseur,

d. Retrait dos touches

En repoussant légérement la came de guidage vers I'exté»
rieur, la tige des touches se dégage de ses guides

e. Retrait de la coulisse de tétes 511

- Enlever le galet presseur 87, les ressorts 91 et 110 et la
tige de touche avec les touches 51.

- La coulisse des tétes pourra ainsi étre glissee jusquen
position de demarrage et etre redressée.

Remarque:
Attention aux coussinets a billes 67 sous la coulisse.
lls sont libres des que lon enléve la coulisse.

REGLAGES ET VERI FICATIONS

a. Réglage de la tension secteur

La fil partant du point 5 de T1 doit etre déplace au point 6
de Ti, ce qui convertira lappareil pour 110~127 V.

b. Réglage du volant

Régler le volant pour que le jeu a> la vis 86.

c. Réglage de lazimut

Le réglage de l'azimut de la téte enregistrement/repro-
duction se fait par la vis de gauche. On pourra aussi faire
usage de la cassette dessai 8l2/CT, cote 8 kHz.

Ajuster sur tension de sortie maximum de la tete
enregistrement/reproduction. La tension sera mesure'e sur
le point 3 et 5 de BU1.

d. Verification de la friction dembobinage

La force de friction est mesurable grace a la cassette
4822 395 30054 en branchant lappareil sur "START".
La cassette doit produire les valeurs suivantes:

- Cote embobinage 3060 gr.

- core dévidoir 38 gr.

Une marge de 10 gr. est admissible. Le pleurage pourra
étre verifier avec un appareil de mesure du pleurage et
scintillement.
