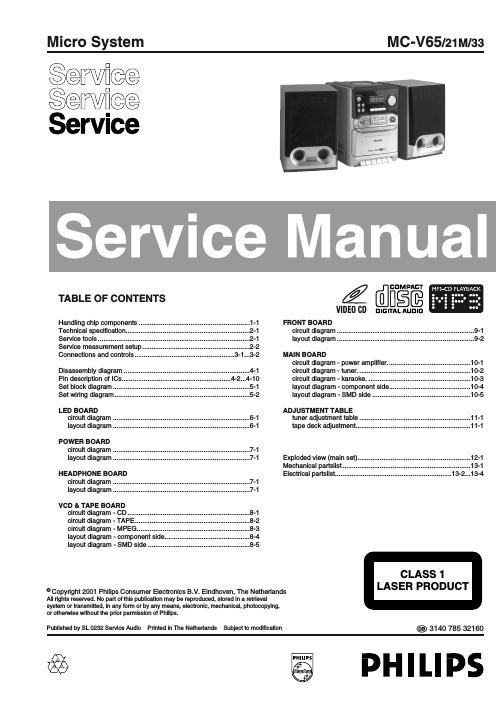

Philips mcv 65 service manual
This is the 39 pages manual for philips mcv 65 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips mcv 65 service manual (Ocr-read)
Page 1
1 - 1 HANDLING CHIP COMPONENTS © WARNING All ICs and many other semiconductors are susceptible to electrostatic discharges (ESD). Careless handling during repair can reduce life drastically. When repairing, make sure that you are connected with the same potential as the mass of the set via a wristband with resistance. Keep components and tools at this potential. f ATTENTION Tous les IC et beaucoup d´autres semi-conducteurs sont sensibles aux décharges statiques (ESD). Leur longévite pourrait être considérablement écourtée par le fait qu´aucune précaution nést prise à leur manipulation. Lors de réparations, s´assurer de bien être relié au même potentiel que la masse de l´appareil et enfileer le bracelet serti d´une résistance de sécurité. Veiller à ce que les composants ainsi que les outils que l´on utilise soient également à ce potentiel. d WARNUNG Alle ICs und viele andere Halbleiter sind empfindlich gegenüber elektrostatischen Entladungen (ESD). Unsorgfältige Behandlung im Reparaturfall kann die Lebensdauer drastisch reduzieren. Sorgen Sie dafür, daß Sie im Reparaturfall über ein Puls- armband mit Widerstand mit dem Massepotential des Gerätes verbunden sind. Halten Sie Bauteile und Hilfsmittel ebenfalls auf diesem Potential. ñ WAARSCHUWING Alle IC´s en vele andere halfgeleiders zijn gevoelig voor electrostatische ontladingen (ESD). Onzorgvuldig behandelen tijdens reparatie kan de levensduur drastisch doen vermindern. Zorg ervoor dat u tijdens reparatie via een polsband met weerstand verbonden bent met hetzelfde potentiaal als de massa van het apparaat. Houd componenten en hulpmiddelen ook op ditzelfde potentiaal. i AVVERTIMENTO Tutti IC e parecchi semi-conduttori sono sensibili alle scariche statiche (ESD). La loro longevità potrebbe essere fortemente ridatta in caso di non osservazione della più grande cauzione alla loro manipolazione. Durante le riparationi occorre quindi essere collegato allo stesso potenziale che quello della massa delápparecchio tramite un braccialetto a resistenza. Assicurarsi che i componenti e anche gli utensili con quali si lavora siano anche a questo potenziale. ©Safety regulations require that the set be restored to its original condition and that parts which are identical with those specified be used. Safety components are marked by the symbol iLe norme di sicurezza estigono che l´apparecchio venga rimesso nelle condizioni originali e che siano utilizzati i pezzi di ricambiago identici a quelli specificati. Componenty di sicurezza sono marcati con ñVeiligheidsbepalingen vereisen, dat het apparaat in zijn oorspronkeliijke toestand wordt teruggebracht en dat onderdelen, identiek aan de gespecificeerde, worden toegepast. De Veiligheidsonderdelen zijn aangeduid met het symbool s Varning ! Osynlig laserstrålning när apparaten är öppnad och spärren är urkopplad. Betrakta ej strålen. ∂ Advarsel ! Usynlig laserstråling ved åbning når sikkerhedsafbrydere er ude af funktion. Undgå udsaettelse for stråling. ß Varoitus ! Avatussa laitteessa ja suojalukituksen ohitettaessa olet alttiina näkymättömälle laserisäteilylle. Älä katso säteeseen ! f"Pour votre sécurite, ces documents doivent être utilisés par des spécialistes agréés, seuls habilités à réparer votre appareil en panne". ESD SAFETY dBei jeder Reparatur sind die geltenden Sicherheitsvor- schriften zu beachten. Der Originalzustand des Gerätes darf nicht verändert werden. Für Reparaturen sind Original- ersatzteile zu verwenden. Sicherheitsbauteile sind durch das Symbol markiert. fLes normes de sécurité exigent que l`appareil soit remis à l`état d`origine et que soient utilisées les pièces de rechange identiques à celles spécifiées. Les composants de sécurité sont marqués CLASS 1 LASER PRODUCT © DANGER: Invisible laser radiation when open. ©After servicing and before returning the set to customer perform a leakage current measurement test from all exposed metal parts to earth ground, to assure no shock hazard exists. The leakage current must not exceed 0.5mA. AVOID DIRECT EXPOSURE TO BEAM. HANDLING CHIP COMPONENTS
Page 2
2 - 1 SERVICE TOOLS TORX T10screwdriver with shaftlength 150mm.........................................4822 395 50423 TORX screwdriver setSBC 163...............................................................4822 295 50145 Audio signal discSBC 429......................................................................4822 397 30184 Playability test discSBC 444...................................................................4822 397 30245 Test disc 5(disc without errors ) + Test disc 5A(disc with dropout errors, black spots and fingerprints) SBC 426/426A.....................................................................4822 397 30096 Burn in test disc(65 min. 1kHz signal at -30 dB level without pause) .....4822 397 30155 Universal test cassette FeSBC 420........................................................4822 397 30071 anti-static table matlarge 1200x650x1.25mm 4822 466 10953 small 600x650x1.25mm 4822 466 10958 anti-static wristband4822 395 10223 connection box (3 press stud connections, 1M 1)4822 320 11307 4822 320 11305 extendible cable (2m, 2M 1, to connect wristband to connection box) connecting cable (3m, 2M 1, to connect table mat to connection box) 4822 320 11306 earth cable (1M 1, to connect any product to mat or to connection box) 4822 320 11308 KIT ESD3 (combining all 6 prior products - small table mat) 4822 310 10671 wristband tester4822 344 13999 AVAILABLE ESD PROTECTION EQUIPMENT TECHNICAL SPECIFICATIONS GENERAL Mains voltage -/21M -/33: 110 - 127 / 220 - 240V 230V±10% Mains frequency -/33 : 50 / 60 Hz Switchable 50 Hz Battery remote: 3 V (R6 x 2) Power consumption normal : Standby :< 3 W Dimension (W x H x D) : 154 x 222 x 215 mm Weight (without speakers) : 2.95 Kg AMPLIFIER Output power mains : 2 x 5 W RMS Speaker impedance : 2 x 3 ohm Frequency response within ±3dB : 60 Hz - 16 kHz TUNER - FM SECTION : 87.5 - 108 MHz IF frequency : 10.7 MHz ± 0.02 MHz Sensitivity :< 22 µV at 26dB S/N Selectivity 300kHz : 45 dB IF rejection : 85 dB Image rejection : > 25 dB Distortion at RF1mV, Dev. 75kHz :< 3% TUNER - AM SECTION Tuning range MW -/21M :530 - 1700 kHz 531 - 1602 kHzIF frequency 450 kHz ±1 kHz Sensitivity : * 18 dB S9 / 300kHz IF rejection : < 64 dB Distortion at RF=50mV, M=80% : < 5% Image rejection ratio : < 40 dB AUDIO CASSETTE RECORDER Frequency response : 80 - 10000 Hz (8dB) Wow & flutter : ) 0.35 % DIN Tape speed : 4.76 cm/s ± 3 % Fast wind/Rewind C60 : < 130 s S/N ratio (unw.) Ferro: 40 (x2)dB S/N ratio (A-wght.) Ferro : *45 dBA DISC PLAYER Frequency response : 63Hz - 14kHz < ±3dB S/N ratio (A-wght.) : > 62 dBA Total harmonic distortion : < 1.5 % Channelseparation 1 kHz : 35 dB Channel unbalance Luminance non-linear distortion Luminance/Chrominance time delay Luminance S/N (Unw., PAL) MP3-CD bit rate : 32K - 320 Kbps MP3 Sampling frequencies:< ±2 dB Clock accuracy :26 W < 4 seconds per day Dynamic Bass Boost : DBB On, DBB Off Digial Sound Control : Flat/Classic/Rock/Pop Headphone output at 32 1 : 900mV±3dB (Max Vol.) Grid : 100kHzGrid :10kHz 9kHz -3 dB Limiting Point : < 23.5µV Crosstalk at RF1mV, Dev. 40kHz: > 18 dB: > 35 dB for Freq > 40kHz : 15/50µS Outband attentuation Emphasis Bias system : 75 kHz ± 5 Channel separation1kHz: > 18 dB Channel difference at overall: ) 3 dB ) : 0 ± 5% Normal : -/21M : -/21M/33:-/21M -/21M/33: : 44.1 kHz : * 50 dB : < 120 ns Tuning range : :50kHz -/21M: -/21M/33 -/21M/33
