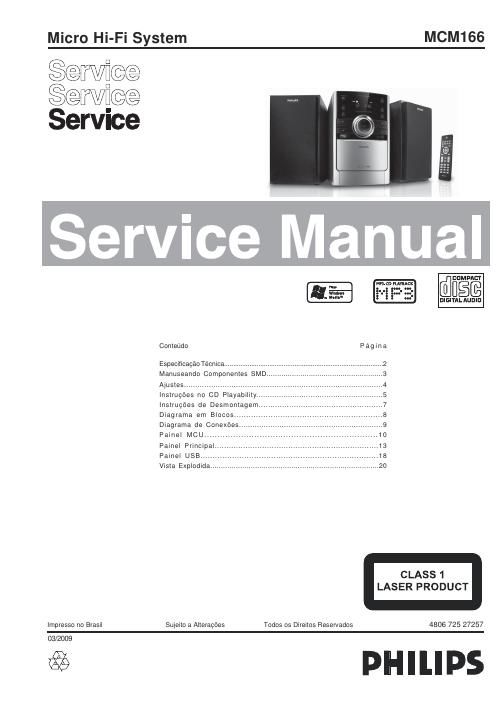

This is the 20 pages manual for philips mcm 166.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips mcm 166 (Ocr-read)
Page 1
2MCM166X Tuner Relação de Sintonia FM: 87.5 - 108MHz; MW: 531 - 1602kHz Grid Sintonia 50KHz Sensibilidade - Mono, 26dB taxa S/N - Stereo, 46dB taxa S/N <22 dBf >43 dBf Procura Seletiva >28dBf Distorção Harmônica Total <3% Taxa Sinal/Ruído >55dB Alto-Falantes Impedância de Alto-Falante 4ohm Driver Alto-Falante 3.5woofer+0.8 tweeter Sensibilidade >82dB/m/W Informações Gerais Energia AC 220 - 230V, 50Hz Consumo de energia Operacional 20W Consumo de energia em Standby <4W Consumo de energia Eco em Standby <2W USB Direct Versão 2.0/1.1 Dimensões - Un.Principal (l x a x p) - C/Alto-falante (l x a x p) 209 x 231 x 147mm 146 x 228 x 160mm Peso - Com embalagem - Unidade principal - Caixa Alto-falante 6.6 kg 1.95 kg 2 x 1.2 kg Amplificador Saída de energia 2X5W RMS Resposta de Frequência 60 - 16kHz, ±3dB Taxa Sinal/Ruído >65dB Entrada Aux 0.5 V RMS 20kohm Disco Tipo Laser Semicondutor Diâmetro Disco 12cm/8cm Disco Suportado CD-DA, CD-R, CD-RW, MP3-CD, WMA-CD Áudio DAC 24Bits / 44.1kHz Distorção Harmônica Total <1% Resposta de Frequência 60Hz -16kHz (44.1kHz) Taxa Sinal/Ruído >65dBA ESPECIFICAÇÃO TÉCNICA Tipo/Versão: Funções Painel em uso: MCM166 Política serviço PAINEL MCU PAINEL PRINCIPAL * Legenda : C -- Manutenção em Nível Componente. M -- Manutenção Nível Modulo -- Usado /05 /12 /55 89/ 16/ 37 / Diferença função RDS SELETOR DE TENSÃO ECO STANDBY - ESCURO C C Tipo/Versão: MCM166 /05 /12 /55 89/ 16/ 37 / VARIAÇÃO DE VERSÃO 39/ 39/ PAINEL USB CC C C
Page 2
3 MCM166X MANUSEANDO COMPONENTES SMD Geral ComponenteSMD Solda Solda Trilha de Cobre Cola P. C . I . Retirando Sugador à Vácuo Ferro de Solda Ferro de Solda Malhapara Dessolda A Pinça Aquecer Aquecer B Ferro de Solda Malhapara Dessolda Limpar C Precauções Ferro de Solda Correto Trilha de Cobre Ferro de Solda Componente Pacote de Serviço Ferro de Solda Correto Exemplos Não! Pressão Solda 0,5 ~ 0,8mm Ferrode Solda B Pressão Solda 0,5 ~ 0,8mm Ferro de Solda Tempo de Solda < 3seg./lado Colocando A Pinça Atenção! Normas de segurança requerem que todos os ajustes sejam realiza- dos para as condições normais e todos os componentes de reposiç\ ão devem atender as especi fi cações. Advertência! Todos os CI`s e vários outros semicondutores são suscetíveis à\ decar- gas eletrostáticas (ESD). A falta de cuidados no manuseio pode reduzir drasticamente a vida do componente. Quando estiver reparando, certi fi que-se de estar conectado ao mesmo potencial de terra através de uma pulseira de aterramento com resistência. Mantenha componentes e ferramentas também neste potencial. Teste de risco de choque e incêndio CUIDADO: Após reparar este aparelho e antes de devolve-lo ao consumidor, meça a resistência entre cada pino do cabo de força (desconectado da tomada e com a chave Power ligada) e a face do painel frontal, botões de controle e a base do chassis. Qualquer valor de resistência menor que 1 Megohms indica que o aparelho deve ser veri fi cado /reparado antes de ser conectado à rede elétrica e veri fi cado antes de retornar ao consumidor. NOTA DE SEGURANÇA: Risco de choque ou incêndio. Componentes marcados com o símbolo ao lado devem ser substituídos apenas por originais. A utilização de componentes não originais pode acarretar risco de\ incêndio ou choque elétrico. ESD CLASS 1 LASER PRODUCT
