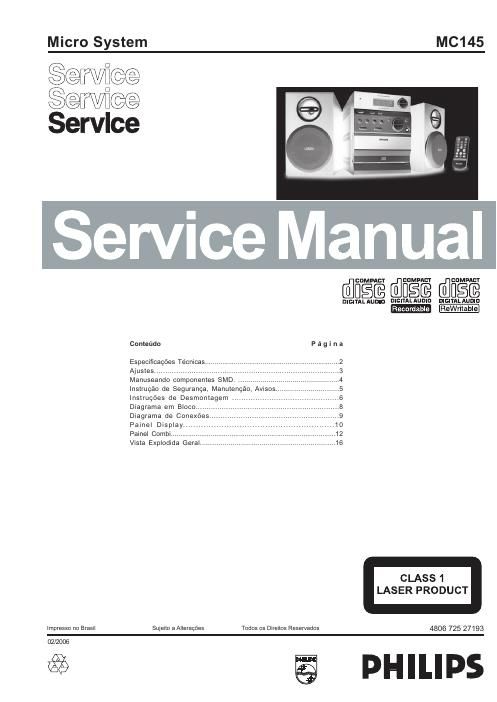

Philips mc 145
This is the 16 pages manual for philips mc 145.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips mc 145 (Ocr-read)
Page 1
2 MC145 ESPECIFICAÇÕES TÉCNICAS GERAL: Tensão de rede /37 : 120V /55 : 110 / 220V chaveado /79/93/98 : 220 – 240V Frequência de rede : 50/60 Hz Consumo de energia : < 20W max. < 3W em standby Dimensões unid. central : 168 x 224.5 x 214.5 mm Dimensões de alto-falante : 130 x 224.5 x 213 mm TUNER: FM Relação de sintonia : 87.5 – 108 MHz Frequência IF : 10.7 MHz 20kHz Sensibilidade em 26sb S/N : < 18 V Seletividade em 600 kHz Largura de faixa : > 45 dB Rejeição IF : > 50 dB Rejeição de imagem : > 20 dB Distorção : < 2% Crosstalk : > 20 dB MW Relação de sintonia /37 : 530 – 1700 kHz : 531 – 1602 kHz Grid : 9/10 kHz Frequência IF : 450 kHz 3kHz Entrada de antena : Antena interna Sensibilidade em 26sb S/N : < 4.4 mV/M Seletividade em 18 kHz Largura de faixa : > 18 dB Rejeição IF : > 45 dB Rejeição de imagem : > 30 dB Distorção : < 5% AMPLIFICADOR: Saída de energia : 2 x 2 W RMS Impedância de alto falante : 8 ohm Resposta de Frequência Em 3dB : 60Hz – 16 kHz Bass Boost Ligado : 6dB 3dB at 120Hz Saída de fone de ouvido: 32 mW 2dB em32 GRAVAÇÃO CASSETE: Número de faixas : 2 x 2 stereo Velocidade do tape : 4.76 cm/sec +2.5/-1.5% Wow e flutter : < 0.35% DIN Avanço e Retrocesso : < 130 sec. With C-60 Frequência parcial : 75 10 kHz Resposta Frequência (PB) : 125 – 8 kHz (8 dB) Sinal/Ruído de rádio : > 35 dB com tipo 1 tape COMPACT DISC: Número da programação de faixas : 20 Resposta de Frequência Em 3 dB : 63 Hz – 16 kHz Taxa de Sinal/Ruído : 50 dB/A-pesado Distorção em 1 kHz : < 3% Separação de canal em 1 kHz: > 25 dB
Page 2
3 MC145 Gerador de Áudio ex. PM5110 Gravador Use um Cassete Universal de Teste CrO2 Medidor de Nível ex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT o u um Cassete Universal de Teste Fe Medidor de Nível ex . Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT CD Use um disco de sinal de áudio ( Substitui o disco de teste 3)SBC429 4822 397 30184 Passa-Faixa 250Hz-15kHz e x. 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Medidor de S/N e distorção ex. Sound Technology ST1700B Antena Loope x. 7122 707 89001 Tuner AM (MW,LW) Para evitar interferências atmosféricas todas as medidas em AM dev\ em ser feitas dentro de uma Gaiola de Faraday . Use um filtro passa-faixa (ou um filtro passa altas de 250Hz)para eliminar ruídos (50Hz, 100Hz). Gerador de RF ex. PM5326 Ri=50 Ω Filtro Passa-Faixa 250Hz-15kHz ex . 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Gerador de RF ex. PM5326 Medidor de S/N e distorção ex. Sound Technology ST1700B Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz). Ri=50Ω Tuner FM AJUSTES
