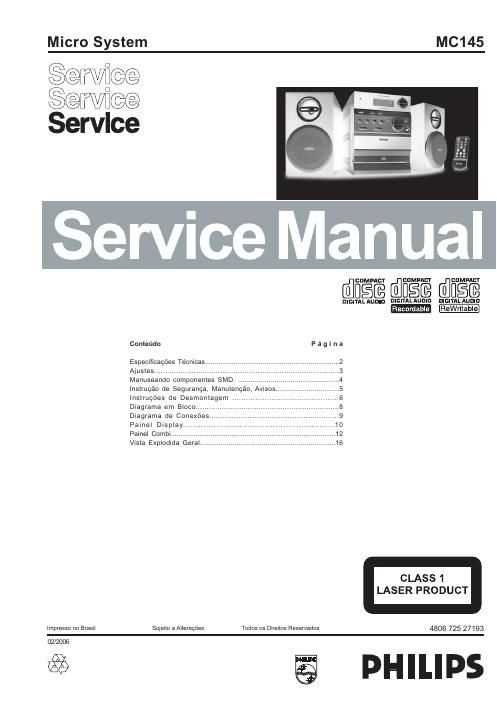

Philips mc 145 micro sys

Page 2

3 MC145 Gerador de Áudio ex. PM5110 Gravador Use um Cassete Universal de Teste CrO2 Medidor de Nível ex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT o u um Cassete Universal de Teste Fe Medidor de Nível ex . Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT CD Use um disco de sinal de áudio ( Substitui o disco de teste 3)SBC429 4822 397 30184 Passa-Faixa 250Hz-15kHz e x. 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Medidor de S/N e distorção ex. Sound Technology ST1700B Antena Loope x. 7122 707 89001 Tuner AM (MW,LW) Para evitar interferências atmosféricas todas as medidas em AM dev\ em ser feitas dentro de uma Gaiola de Faraday . Use um filtro passa-faixa (ou um filtro passa altas de 250Hz)para eliminar ruídos (50Hz, 100Hz). Gerador de RF ex. PM5326 Ri=50 Ω Filtro Passa-Faixa 250Hz-15kHz ex . 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Gerador de RF ex. PM5326 Medidor de S/N e distorção ex. Sound Technology ST1700B Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz). Ri=50Ω Tuner FM AJUSTES
