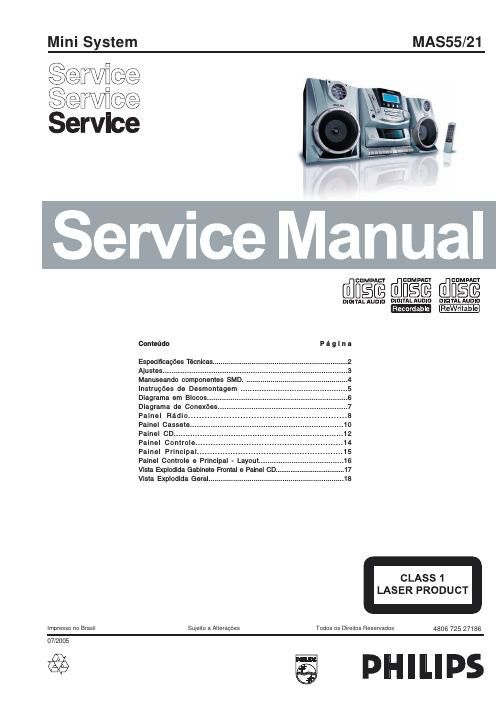

Philips mas 55 mas 65
This is the 18 pages manual for philips mas 55 mas 65.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips mas 55 mas 65 (Ocr-read)
Page 1
2 MAS55 ESPECIFICAÇÕES GERAL: Tensão da rede : 110-127/220-240V chaveado Frequência de rede : 50/60 Hz Consumo de energia : < 50W max. < 7W em standby Relógio : 4 segundos por dia Un. dimensões centrais : 267 x 298 x 254 mm TUNER: FM Relação de sintonia : 87.9 – 107.9 MHz Frequência IF : 10.7 MHz 20kHz Entrada aérea : 300 fio dipole Sensibilid.em 26sb S/N : < 18 V Seletividade em 600 kHz Largura de faixa : > 46 dB Rejeição IF : > 50 dB Rejeição de imagem : > 25 dB Distorção : < 2% Crosstalk : > 18 dB MW Relação de sintonia : 520 – 1710 kHz Grid : 10 kHz Frequência IF : 450 kHz 1kHz Entrada aéreo : Antena Loop Sensibilid. em 26sb S/N : < 4.4 mV/M Seletividade em 18 kHz Largura de faixa : > 18 dB Rejeição IF : > 28 dB Rejeição de imagem : > 32 dB Distorção : < 5%AMPLIFICADOR: Saída de energia : 2 x 20 W RMS Impedância de alto-falante: 6 ohm Resposta de frequência Em 3dB : 50Hz – 15 kHz Ligado som Hyper bass : 10dB 3dB em 100Hz Controle de som Digital : Flat /Rock/Jazz/Pop/ Classic Saíde de fone de ouvido : 32 mW 2dB at 32 GRAVAÇÃO DE CASSETE: Número da faixa : 2 x 2 stereo Velocidade de Tape : 4.76 cm/sec +2.5/-1.5% Wow e flutter : < 0.35% DIN Tempo avanço/retrocesso : < 160 sec. With C-60 Frequência de Bias : 65 5 kHz Resposta de frequência de R/P : 50 – 10 kHz (8 dB) Sinal de ruído de rádio : > 35 dB com tape tipo 1 COMPACT DISC: Número da faixa de programação : 16 Resposta de frequência Em 1.5 dB : 20 Hz – 10 kHz Sainalde Ruído : 50 dB/A-mais pesado Distorção em 1 kHz : < 3% Separação em canal 1 kHz : > 25 dB
Page 2
3 MAS55 Gerador de Áudio ex. PM5110 Gravador Useum Cassete Universal de TesteCrO2 Medidor de Nível ex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT ou um Cassete Universal de TesteFe Medidor de Nível ex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT CD Useum disco de sinal de áudio (Substitui o disco de teste 3)SBC429 4822 397 30184 Passa-Faixa 250Hz-15kHz ex. 7122 707 48001 Voltímetro de áudio ex. PM2534 DUT Medidor de S/N e distorção ex. Sound Technology ST1700B Antena Loopex. 7122 707 89001 Tuner AM (MW,LW) Para evitar interferências atmosféricas todas as medidas em AM devem ser feitas dentro de uma Gaiola de Faraday. Useum filtro passa-faixa (ou um filtro passa altas de 250Hz)para eliminar ruídos (50Hz, 100Hz). Gerador de RF ex. PM5326 Ri=50Ω Filtro Passa-Faixa 250Hz-15kHz ex. 7122 707 48001 Voltímetro de áudio ex. PM2534 DUT Gerador de RF ex. PM5326 Medidor de S/N e distorção ex. Sound Technology ST1700B Useum filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz). Ri=50Ω Tuner FM AJUSTES
