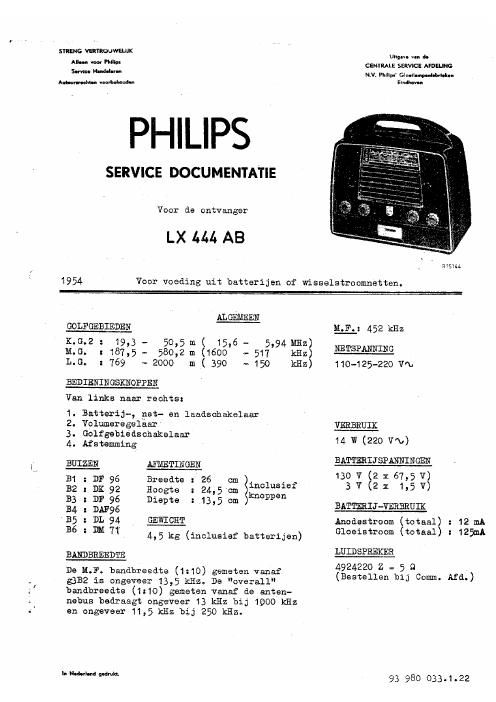

Philips lx 444 ab service manual

Page 2

_4- EC 444 AB

10. Stem bet apparaat op dit signaal af.
11. Trim C4 op maximale uitgazagsspanning.
12. Herhaal de punten 6-11.

13.' Lak 04 af.

INSTELLEN VAN DE GLOEISIROOM.

Bij uicWisseling van d9 eindbuis en (of) van (la weerstanden in het
gloeistroomcircuit most :16 gloeiabroom gecontroleerd'worden en zonodig
opnieuw ingesteld. Gloeistroom meten tussen schakelaar an leper van R5
met draaispoelmeter met Ri < 10 9 (GM 7635). De gloeistroom instellen
op 48,5 mA en na ca. 1 mimweventueel bijstellen. Daarna oontroleren
op 110 V 50 Hz; de afwijking mag : 1 mA bedragen.

REPARAIIES EN UITWISSELEN VAN ONDERDELEN.
UITKASTEN VAN HET CHASSIS.

1. Draai de variabele condensator op maximum.

2. Verwijder de schaal.

3. Verwijdez da knopppen. \

4. Verwijder da achterwand (4 schroeven).

5. Verwijder de afdekplaat en batterijen.

6-1Tarwijder de bodemplaat (3 schroeven).

7. Soldeer de luidsprekerverbindingen 10s,

8. Soldeer d9 verbindingen van de k.g. raamantenne 10$.

9. Draai de 2 bevestigingsschroeven van chassis 105 en neem hat chassis
voorzichtig uit de kasb.

SCHAKELSE BMEN'IEN EN NETSCHAKELAAR .

Indian de schekelsegmenten of netschakelaar mosten warden uitgewisseld,
meet de sohroef in bet hart van de desbetreffende as Worden losgedraaid.
Na hat uittrekken van de as an hat lossolderen van de verbinclingen, kan
het desbetreffende onderdael Worden verwijderd.
AANDRIJVING VARIABELE CONDENSAIOB.

De lengte en de 1091) van het aandrijfkoord zijn in fig. 5 aangegeven.
De variabela condensator staat hierbij in maximum stand.

UITGANGSTRANSFOBMATOR.

De originele uitgangstransformator van dit appafaa'h moat bij defect~
raken vervangen Worden door de standaard. transfomator, genoemd in de
electrische stuklijst.

Voor aansluicingen zie fig. 11.

LUIDSPREKER .

Dé luidspreker kan niet gerepareed Worden en moat in zijn geheel
Worden vervangen.
