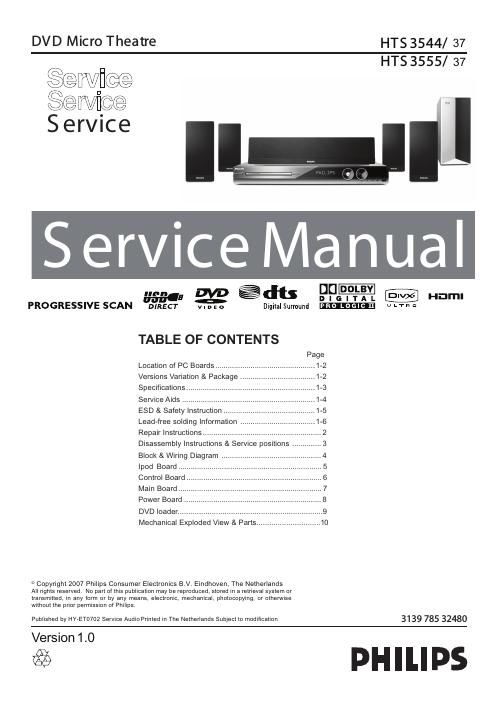

Philips hts 3544 3555 mk 1 service manual
This is the 39 pages manual for philips hts 3544 3555 mk 1 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips hts 3544 3555 mk 1 service manual (Ocr-read)
Page 1
1 - 2 LOCATION OF PCB BOARDSCONTROL PCB STANDBY PCB MP3 PCB MAIN PCB IPOD PCB POWER PCB USB PCB VERSION VARIATION: Type/Versions Fea tures & Boa rd in used HTS 3544 /37 Main (Outpu t Pow er-1000 W) Composite Video Out Pow er Voltage (120V) AC Cord (F ix)
Page 2
1 - 3 Specif cations AMPLIFIER Total output power- Home Theater mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000 W - FTC* output power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .510 W Frequency Response . . . . . . . . . . . . . . . . . . . . . . . . .180 Hz – 14 kHz / ±3 dB Signal-to-Noise Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .> 60 dB (A-weighted) Input Sensitivity- AUX In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .500 mV - TV In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .250 mV - MP3 Line-In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .500 mV * (1% THD 1kHz) RADIO Tuning Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM 87.5–108 MHz (100kHz) ........................................................ AM 530–1700 kHz (10kHz)26 dB Quieting Sensitivity . . . . . . . . . . . . . . . . .FM 22 dBf, AM 5000µV/m IF Rejection Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM 60 dB, AM 24 dB Signal-to-Noise Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .FM 50 dB, AM 30 dB AM Suppression Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM 30 dB Harmonic Distortion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM Mono 3% ............................................................................ FM Stereo 3% ........................................................................................ AM 5% Frequency Response . . . . . . . . . . . . . . . . . . . . .FM 180 Hz–10 kHz / ±6 dB Stereo Separation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM 26 dB (1 kHz) Stereo Threshold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .FM 23.5 dB DISCLaser Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Semiconductor Disc Diametre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12cm / 8cm Video Decoding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MPEG-1 / MPEG-2 / .................................................................... / DivX 3/4/5/6, Ultra Video DAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Bits Signal System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NTSC / Multi Video Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4:3 / 16:9 Video S/N . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56 dB Composite VideoOutput . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.0 Vp-p, 75 S-Video Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Y - 1.0 Vp-p, 75 ................................................................... C - 0.286 Vp-p, 75 Audio DAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Bits / 96 kHz Frequency Response . . . . . . . . . . . . . . . . . . . . . . . . . .4 Hz–20 kHz (44.1 kHz) ................................................................ 4 Hz–22 kHz (48 kHz) ................................................................ 4 Hz–44 kHz (96 kHz)PCM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IEC 60958 Dolby Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IEC 60958, IEC 61937 DTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IEC 60958, IEC 61937 MAIN UNITPower Supply Rating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 V; 60 Hz Power Consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 W Low Standby power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .< 1 W Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 435 x 55 x 367 (mm)(w x h x d) Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.04 kgFRONT AND REAR SPEAKERSSystem . . . . . . . . . . . . . . ............................................ Full range satellite Impedance . . . . . . . . . . . . . ............................................................... 6 Speaker drivers . . . . . . . . . . . . . ............................3 full range speaker Frequency response . . . . . . . . . . . . . ........................... 150 Hz – 20 kHz Dimensions . . . . . . . . . . . . . ............. 95.5 x 198.3 x 75 (mm) (w x h x d) Weight . . . . . . . . . . . . . . ..................................................... 0.62 kg/each CENTER SPEAKERSystem . . . . . . . . . . . . . . ............................................ Full range satellite Impedance . . . . . . . . . . . . . ............................................................... 3 Speaker drivers . . . . . . . . . .2 x 2.5 full range woofer, 1 x 2 tweeter Frequency response . . . . . . . . . . . . . ........................... 150 Hz – 20 kHz Dimensions . . . . . . . . . . . . . ................ 435 x 93.5 x 67 (mm) (w x h x d) Weight . . . . . . . . . . . . . . ...............................................................1.26kg SUBWOOFER Impedance . . . . . . . . . . . . . ............................................................... 3 Speaker drivers . . . . . . . . . . . . . ............................. 203 mm (8) woofer Frequency response . . . . . . . . . . . . . .............................40 Hz – 150 Hz Dimensions . . . . . . . . . . . . . ......... 159.5 x 355.5 x 370 (mm) (w x h x d) Weight . . . . . . . . . . . . . . ..............................................................4.78 kg Specif cations subject to change without prior notice.
