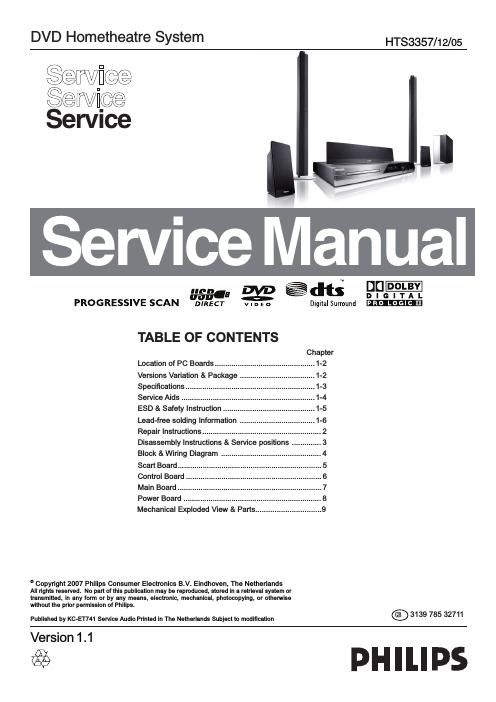

Philips hts 3357 service manual
This is the 31 pages manual for philips hts 3357 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips hts 3357 service manual (Ocr-read)
Page 1
1 - 2 LOCATION OF PCB BOARDSCONTROL PCB MP3 PCB USB PCB POWER PCB SCART PCB MAIN PCB STANDBY PCB VERSION VARIATION: Type/Versions Features & Board in used HTS 3357 /05 Main (Outpu t Power-600W) Composite Video Out Power Voltag e (230V) AC Co rd (Fix) /12
Page 2
1 - 3 Specif cations AMPLIFIER Total output power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600 W RMS Frequency Response . . . . . . . . . . . . . . . . . . . . . . . . .150 Hz – 18 kHz / ±3 dB Signal-to -Noise Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . > 60 dB (A-weighted) Input Sensitivity - AUX In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .500 mV - TV In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .250 mV - MP3 Line-In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .500 mV RADIO Tuning Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM 87.5–108 MHz (50kHz) ......................................................... MW 531–1602 kHz (9kHz)26 dB Quieting Sensitivity . . . . . . . . . . . . . . . .FM 22 dBf, MW 5000µV/m IF Rejection Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM 60 dB, MW 24 dB Signal-to-Noise Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .FM 50 dB, MW 30 dB AM Suppression Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM 30 dB Harmonic Distortion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM Mono 3% ............................................................................ FM Stereo 3% ....................................................................................... MW 5% Frequency Response . . . . . . . . . . . . . . . . . . . . .FM 180 Hz–10 kHz / ±6 dB Stereo Separation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FM 26 dB (1 kHz) Stereo Threshold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .FM 23.5 dB DISCLaser Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Semiconductor Disc Diametre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12cm / 8cm Video Decoding . . . . . . . . . . .MPEG-1 / MPEG-2 / DivX 3/4/5/6, Ultra Video DAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Bits Signal System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .PAL / NTSC Video Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4:3 / 16:9 Video S/N . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56 dB (minimum) Audio DAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Bits / 96 kHz Composite Video Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.0 Vp-p, 75 S-Video Output . . . . . . . . . . . . . .Y - 1.0 Vp-p, 75 C - 0.286 Vp-p, 75 Frequency Response . . . . . . . . . . . . . . . . . . . . . . . . . .4 Hz–20 kHz (44.1 kHz) ................................................................ 4 Hz–22 kHz (48 kHz) ................................................................ 4 Hz–44 kHz (96 kHz)PCM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IEC 60958 Dolby Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IEC 60958, IEC 61937 DTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IEC 60958, IEC 61937 MAIN UNITPower Supply Rating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220~240 V; 50 Hz Power Consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 W Dimensions . . . . . . . . . . . . . . . . . . . . . . . . 340.4 x 48.5 x 435 (mm) (w x h x d) Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.04 kg FRONT AND REAR SPEAKERS System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Full range Impedance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 3 Speaker drivers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 full range speaker Frequency response . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 Hz – 20 kHz Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . 95.6 x 198.3 x 75 (mm) (w x h x d) Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.62 kg/each REAR SPEAKERS System . . . . . . . . . . . . . . ............................................ Full range satellite Impedance . . . . . . . . . . . . . ............................................................... 3 Speaker drivers . . . . . . . . . . . . . ............................3 full range speaker Frequency response . . . . . . . . . . . . . ........................... 120 Hz – 20 kHz Dimensions . . . . . . . . . . . . . ............. 95 x 1184 x 73.7 (mm) (w x h x d) Weight . . . . . . . . . . . . . . ..................................................... 5.99 kg/each CENTRE SPEAKERSystem . . . . . . . . . . . . . . ...................................................2-way satellite Impedance . . . . . . . . . . . . . ............................................................... 6 Speaker drivers . . . . . . . . . . . . .2 x 2.5 full range speaker+ 2 tweeter Frequency response . . . . . . . . . . . . . ........................... 120 Hz – 20 kHz Dimensions . . . . . . . . . . . . . ................ 435 x 93.5 x 67 (mm) (w x h x d) Weight . . . . . . . . . . . . . . ..............................................................1.34 kg SUBWOOFERImpedance . . . . . . . . . . . . . ............................................................... 6 Speaker drivers . . . . . . . . . . . . . ............................. 203 mm (8) woofer Frequency response . . . . . . . . . . . . . .............................40 Hz – 120 Hz Dimensions . . . . . . . . . . . . . ......... 159.5 x 355.5 x 370 (mm) (w x h x d) Weight . . . . . . . . . . . . . . ..............................................................4.75 kg Specif cations subject to change without prior notice.
