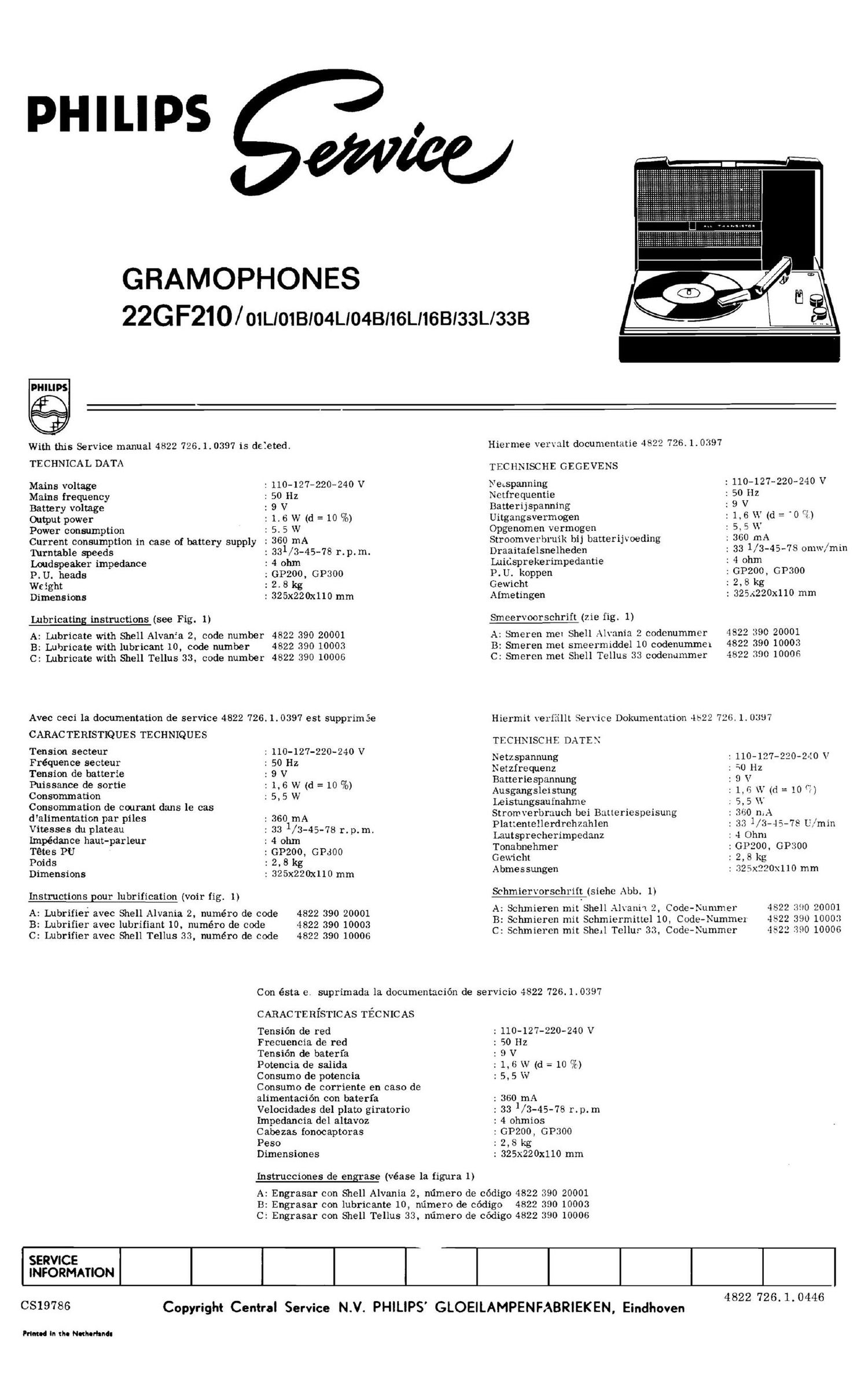

Page 1

PHILIPS

GRAMOPHONES

22G F210/ 01LIOIBIO4LIO4BII6LIIGBI33L/333

PHILIPS

With this Service manual 4822 726. 1. 0397 is deleted.
TECHNICAL DATA

Mains voltage : 110-127-220-240 V

Mains frequency : 50 Hz
Battery voltage : 9 V
Output power : 1. 6 w (d = 10 %)

Power consumption : 5.5 W

Current consumption in case of battery supply : 360 mA

Turntable speeds : 331/3-45-78 r.p.m.
Loudspeaker impedance : 4 ohm

P.U. heads : GP200, GPBOO
Weight : 2. 8 kg

Dimensions : 325x220x110 mm

Lubricating instructions (see Fig. 1)

A: Lubricate with Shell Alvania 2, code number 4822 390 20001
B: Lubricate with lubricant 10, code number 4822 390 10003
C: Lubricate with Shell Tellus 33, code number 4822 390 10006

Avec ceci la documentation de service 4822 726. 1. 0397 est supprim 5e
CARACTERISTIQUES TECHNIQUES

Tension secteur : 110-127-220-240 V

Fréquence secteur : 50 Hz

Tension de batterie : 9 V

Puissance de sortie : 1, 6 W (d = 10 %)
Consummation : 5, 5 W
Consommation de courant dans le cas

d'alimentation par piles : 360 mA
Vitesses du plateau : 33 1/3-45-78 r.p.m.
Impedance haut-parleur : 4 ohm

Tétes PU : GP200, GPJOO
Poids : 2, 8 kg
Dimensions : 325x220x110 mm

Instructions pour lubrification (voir fig. 1)

A: Lubrifier avec Shell Alvania 2, numéro de code 4822 390 20001
B: Lubrifier avec lubrifiant 10, numéro de code 4822 390 10003
C: Lubrifier avec Shell Tellus 33, numéro de code 4822 390 10006

Hierniee vervalt docunicntatie 4822

TECHNISCHE GEGEVENS

Netspanning

: 110-127-220-240 V

Netfrequentie : 50 Hz

BatterijSpanning : 9 V

Uitgangsvermogen : 1, 6 W (d = 0 (7.
Opgenomen vermogen : S, 5 W

Stroomverbruik bij batterijvoeding : 360 mA
Draaitafelsnelheden : 33 1/3-45-78 omw/min
LuiCSprekerimpedantie : 4 ohm

P.U. koppen : GP200, GP300
Gewicht : 2, 8 kg

Afmetingen : 325.4220x110 mm

Smeervoorschrift (zie fig. 1)

A: Smeren me: Shell Alvania 2 codenummer
B: Smeren met smcermiddel 10 codenummei
C: Smeren met Shell Tellus 33 codcnummer

4822 390 20001
4822 390 10003
4822 390 10006

Hiermit verfiillt Service Dokumentation 4822 726.1.0397

TECHN ISC HE DATEX

Netzspannung : 110-127-220-2-10 V'
Netzfrequenz : *0 Hz
Batteriespannung : S) V
Ausgangsleistung : 1, G W (d = 10 "5)
Leistungsaufnahme .- S, 5 W
Stromverbrauch bei BatteriCSpcisung : 360 n.A
Plattentellerdrehzahlen : 33 1/3-45-78 U/min
Lautsprechcrimpcdanz : 4 Ohm
Tonabnehmer : GP200, GP300
Gewicht : 2,8 kg
Abmessungen : 325x220x110 mm

Schmiervorschrift (siehe Abb. 1)

A: Schmieren mil Shell Alvani'i. 2, Code-Nummer

4 822 390 20001

B: Schmieren mit Schmicrmittcl 10, Code-Nummei «1822 390 10003

C: Schmieren mit Shell Tellus 33, Code-Nummcr

Con ésta c. suprimada 1a documentacién de servicio 4822 726. 1. 0397

CARACTERISTICAS TECNICAS

Tension de red
Frecuencia de red
Tension de baterfa
Potencia de salida
Consumo de potencia

Consumo de corriente en caso de

alimentacién con baterfa

Velocidades del plato giratorio

Impedancia del altavoz
Cabezas fonocaptoras
Peso

Dimensiones

: 110-127-220-240 V
: 50112

: 9 V

:1,6W (d: 10 7?
25,5 W

: 360 mA
:331/3-45-78 r.p.m
: 4 ohmios

: GP200, GP300

: 2,8 kg

: 325x220x110 mm

Instrucciones de engrase (véase la figura 1)

A: Engrasar con Shell Alvania 2, mimero de c6digo 4822 390 20001
B: Engrasar con lubricante 10, numero de cédigo 4822 390 10003
C: Engrasar con Shell Tellus 33, mimero de codigo 4822 390 10006

4522 390 10006

SERVICE
INFORMATION

CSl9786

Printed In the Nothcrhndu

4822 726. 1. 0446

Copyright Central Service N.V. PHILIPS' GLOEILAMPENFABRIEKEN, Eindhoven
