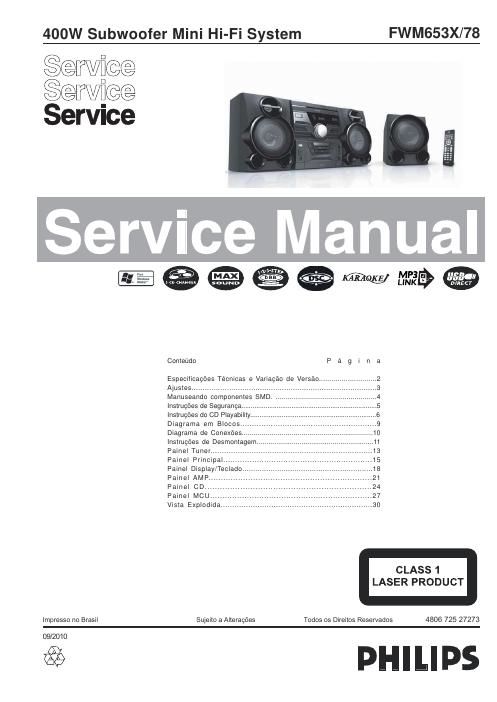

Page 1

400W Subwoofer Mini Hi-Fi System FWM653X/78

$@W§@@
S@W@@@
SerVIce

EP

Conieudo

Especificagées Tecnicas e VariaQéo de Versio.
Aiustes ............................................................
Manuseando componentes SMD
Insirugées de Seguranga.
Insirugfies do CD Playabiliiy
Diagrama ern Blocos..
Diagrama de Conexées.
Instrugées de Desmomagem
Paine! Tuner ......
Painel Principal.
Painel Display/Teclado.
Painel AMP.
Painel CD...
Paine! MCU...
Vista Explodid

CLASS 1

LASER PRODUCT

Impresso no Brasil Sujeiio a Alieragfies Todos os Direitos Reservados 4806 725 27273

09/201 0

£39 PHILIPS

Page 2

ESPECIFICAQAO TECNICA

Audio

- Energia total de audio (RMS): 400 W

- Saida de energia (RMS): 4x60W/ch + 180W

- Ambiente de audio: MAX Sound, Dynamic Bass
Boost 3 passos, Incredible Surround, Digital Sound
Modos controle 4, Controle ambiente virtual

- Saida de energia: 6500W PMPO

Alto-falantes

- NUmero de alto-falantes: 3

- Alto-falante principal: 2" tweeter, Bass Reflex Speaker
System, 5.25" woofer

- Subwoofer driver: 8" woofer

- Subwoofertipo: Passivo

Reprodugéo de éudio

- Tipo carregador: 3 CD Carousel

- NUmero de discos: 3

- Midia de reprodugao: CD, CD-R, CD-RW, MP3-CD,
WMA-CD

- Modos de reprodugéo disco: 40-Track Programavel,
Repetir/um/disco/programa, Shuffle Play

- Modos de USB direto: Play/Pause, Stop, Previous/
Next, Fast Backward/Fast Forward, Repeat,
Shuffle, Delete

Tuner/Recepgéo/Transmisséo

- Sintonia digital auto

- Estagées: 40

- Faixas tuner: MW, FM Stereo

- Ambiente tuner: Auto Store, Easy Set (Plug &
Play)

Conectividade
- Conexoes de a'udio: Entrada Aux RCA , 3.5mm stereo

line in -MP3 link
- USB: USB host
- Microfone: Soquetes microfone duplo
- Outras conexées: Antena FM, Antena MW

Conveniencia

- Alarmes: Alarme CD, Alarme USB, Alarme ra'dio, Sleep
timer

- Clock: No display principal

- Display Tipo: LCD

- Karaoke: MIC volume, Echo controle

Acessérios

- Controle remoto: 36-chave com 2xAAA pilhas

- Manual do usflario: Espanhol, B-Portugues

- Quia ra'pido: Espanhol, B-Portugues

- Garantia: Versao Global

- Acessérios incluidos: FM/MW Antena, Pilhas
para controle remoto, *Flat pino adaptador, cabo de
forga

- Cabos: MP3 line-in

Dimensées
- Dimensoes do aparelho (L x A x P): 269 x 310 x 352 mm
- Subwoofer (L x A x P):
260 x 310 x 426 mm
- Embalagem (L x A x P):
1035 x 498 x 367 mm
- Peso com embalagem: 23.5 kg
- Profundidade alto-falante: 292 mm
- Altura alto-falante: 310 mm
- Largura alto-falante: 209 mm

Energia
- Alimentagao: 100-24OVAC, 50/60Hz

VARIAQAO DE VERSAO
Tipo/Versao: FWM653
Painel em uso: Politica servigo I55 IOU I77 IBK /93 /94 /93
PAINEL PRINCIPAL C/M C/M C/M
PAINEL TUNER C/M C/M C/M
PAINEL AMP C/M C/M C/M
PAINEL FRONTAL C/M C/M C/M
PAINEL CD C/M C/M C/M
PAINEL MCU C/M C/M C/M
Tipo/Versao: FWM653
Caracteristicas Diferentes fungées I55 [00 /77 IBK I93 I94 [98
RDS
SELETOR DE TENSAO
ECO STANDBY - escuro
* Dicas : C -- Manutengao Nivel Componentest
M -- Manutengao Nivel Médulo
1 -- Usado
