Extracted text from philips fwm 613 x 78 service manual (Ocr-read)

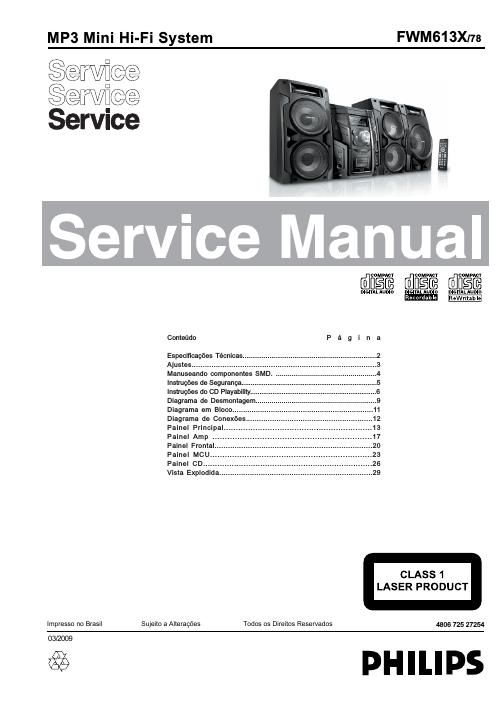

Page 1
PB FWM613X 2 FWM613X AMPLIFICADOR Saída de energia RMS ........1KHz (Canal baixo - ambos canais acionados) .........................................................100W por canal .........10KHz (Canal alto - ambos canais acionados) .........................................................100W por canal Potência de Saída total ...................................580W Relação sinal/ruído..............................67 dB A (IEC) Resposta de frequência.................... 60 – 16000 Hz Sensibilidade de entrada AUX ......................................... 1500mV/2000mV Saída Alto-falantes....................................................3 Ω (1) (3 Ω,1 kHz,10%THD) CD/MP3-CD PLAYER Número de faixas programaveis.......................... 40 Resposta de frequência............60 – 16000 Hz -3dB Relação sinal/ruído ...................................... 75 dBA Separação de canais......................... 50 dB (1 kHz) Distorção harmônica total...............................<1.5% MPEG 1 Layer 3 (MP3-CD ................MPEG AUDIO Bit rate MP3-CD .................................. 32-256 kbps (128 kbps recomendado) Frequência de amostragem...........32, 44.1, 48 kH z TUNER Faixa de frequências FM.................87.5 – 108 MHz Faixa de frequências AM (9 kHz)....531 – 1602 kHz Faixa de frequências FM(10kHz)....530 – 1700 kHz Grid de sintonia .........................................9/10 kHz Número de memórias........................................... 40 Antena FM...................................................... 75 Ω de fio AM.................................................. Antena Loop USB PLAYER USB.......................................................12Mb/s V1.1 ...................................suporta arquivos MP3 e WMA Número álbuns/pastas.............................máximo 99 Número faixas/títulos.............................máximo 999 ALTO-FALANTES Sistema 2-way; double port bass reflex Impedância ........................................................ 3 Ω Woofer ....................................................... 2 x 5.25 Tweeter...................................................... 2 x 1.75 Dimensões (L x A x P) .......... 225 x 430 x 275 (mm) Peso ................................................ 4,92 8 kg cada SUBWOOFER Impedância......................................................... 6 Ω Subwoofer drive.................................................... 8 Potência de Saída do subwoofer .................. .180W Dimnesões (L x A x P) ....... 274 x 430 x 342.3 (mm) Peso ......................................................... 6,74 7 kg GERAL Material acabamento....................Polystyrene/Metal Alimentação CA ................... 110– 127/ 220 – 240V; ................................................................... 50/60 Hz Consumo de energia Ativo ...........................................................130W Standby..................................................... ≤ 20W Dimensões(L x A x P).............265 x 345 x 382 (mm) Peso (sem alto-falante) .............................. 8,505kg Especificações e aparência externa estão sujeitas a alterações sem prévio aviso. ESPECIFICAÇÕES TÉCNICAS
Page 2
3 FWM613X Gerador de Áudio ex. PM5110 Gravador Use um Cassete Universal de Teste CrO2 Medidor de Nívelex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT o u um Cassete Universal de Teste Fe Medidor de Nívelex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT CD Use um disco de sinal de áudio ( Substitui o disco de teste 3)SBC429 4822 397 30184 Passa-Faixa 250Hz-15kHz e x. 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Medidor de S/N e distorção e x. Sound Technology ST1700B Antena Loope x. 7122 707 89001 Tuner AM (MW,LW) Para evitar interferências atmosféricas todas as medidas em AM dev\ em ser feitas dentro de uma Gaiola de Faraday . Use um filtro passa-faixa (ou um filtro passa altas de 250Hz)para eliminar ruídos (50Hz, 100Hz). Gerador de RF ex. PM5326 Ri=50 Ω Filtro Passa-Faixa 250Hz-15kHz ex . 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Gerador de RF ex. PM5326 Medidor de S/N e distorção ex. Sound Technology ST1700B Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz). Ri=50Ω Tuner FM AJUSTES
