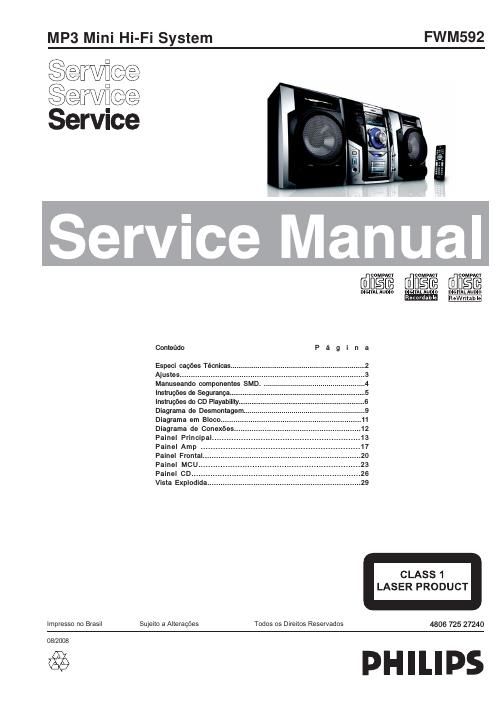

Philips fwm 592 service manual
This is the 29 pages manual for philips fwm 592 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips fwm 592 service manual (Ocr-read)
Page 1
2 FWM592 AMPLIFICADOR RMS saída de energia1KHz (baixo canais dirigidos ) ....... ...................................... 100W por canal 10KHz (alto canais dirigidos ) .... ...................................... 100W por canal Saída total de energia ............................400W Taxa sinal /ruído .................. . 67 dB A (IEC) Resposta frequência .................. 60 – 16000 Hz Sensibilidade de entrada AUX .............................. . 1500mV/2000mV Saída Alto-Falante ............................................. .3Ω (1) (3 Ω,1 kHz,10%THD) CD/MP3-CD PLAYER Número faixas programáveis ................. 40 Resposta frequência ....... . 60 – 16000 Hz -3dB Taxa sinal/ruído .......................... . 75 d B A Separação canal ................... . 50 dB (1 kHz) Distorção harmonica total ................... . < 1.5% MPEG 1 Layer 3 (MP3-CD) .........MPEG AUDIO MP3-CD bit relação ..................... 32-256 kbps (128 kbps advised) Freqência amostragem ................32, 44.1, 48 kH z T UNER Relação onda FM .................... . 87.5 – 108 MHz Relação onda AM (9 kHz).. . 531 – 1602 kHz Relação onda AM (10 kHz) . 530 – 1700 kHz Grid sintonia ................................... .9/10 kHz Número ajuste fábrica .................................... 40 Antena FM...................................... . 75 Ω sem fio AM ................................... . Loop antena USB PLAYER US B...................................... . 12Mb/s , V1.1 ................. suporta arquivos MP3 e WMA Número de ábuns/pastas ......... . máximo 99 Número de faixas/títulos ............. . máximo 999 ALTO-FALANTES Sistema 2-way- porta double bass reflex Impedância .............................................. 3 Ω Woofer ................................................ . 6.5 Tweeter.............................................. . 1.75 Dimensões (l x a x p) . 249 x 344 x 271 (mm) Peso ....................................... . 3.5kg cada GERAL Material final.................... .Polystyrene/Metal Energia AC ................ .110 – 127 / 220 – 240V; ................................ .50/60 Hz , chaveado Consumo de energia Ativado ............................................... 90 W Standby ....................................... ≤20 W Dimensões (l x a x p) ..265 x 345 x 382 (mm) Peso (sem alto-falante) ................ . 8.415kg Especificações e aparência externa estão sujeita a alterações sem prévio aviso . ESPECIFICAÇÃO TÉCNICA
Page 2
3 FWM592 Gerador de Áudio ex. PM5110 Gravador Use um Cassete Universal de Teste CrO2 Medidor de Nívelex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT o u um Cassete Universal de Teste Fe Medidor de Nívelex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT CD Use um disco de sinal de áudio ( Substitui o disco de teste 3)SBC429 4822 397 30184 Passa-Faixa 250Hz-15kHz e x. 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Medidor de S/N e distorção e x. Sound Technology ST1700B Antena Loope x. 7122 707 89001 Tuner AM (MW,LW) Para evitar interferências atmosféricas todas as medidas em AM dev\ em ser feitas dentro de uma Gaiola de Faraday . Use um filtro passa-faixa (ou um filtro passa altas de 250Hz)para eliminar ruídos (50Hz, 100Hz). Gerador de RF ex. PM5326 Ri=50 Ω Filtro Passa-Faixa 250Hz-15kHz ex . 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Gerador de RF ex. PM5326 Medidor de S/N e distorção ex. Sound Technology ST1700B Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz). Ri=50Ω Tuner FM AJUSTES
