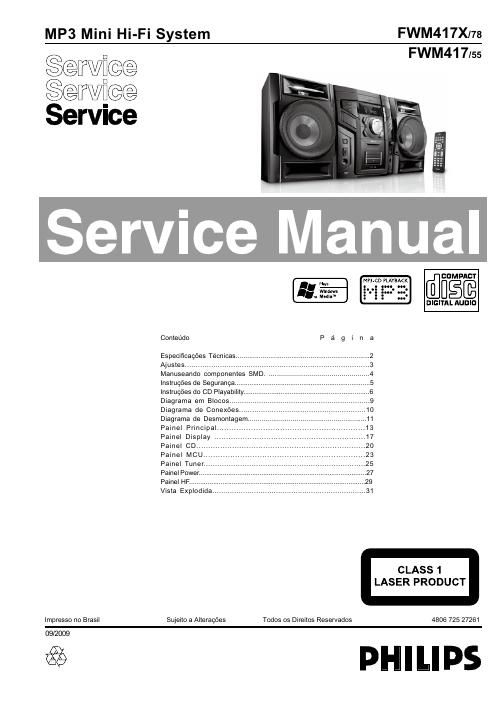

Philips fwm 417
This is the 31 pages manual for philips fwm 417.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips fwm 417 (Ocr-read)
Page 1
FWM417 FWM417 FWM417 FWM417 Tuner Relação de sintonia FM: 87.5 - 108MHz AM:531 - 1602kHz (9 kHZ); 530 - 1700kHz(10kHZ) Grid de sintonia 50KHz/100KHz(FM); 9KHz/10KHz(AM) Numéro dos presets 40(FM + AM) FM 75ohmde fio AM Antena Loop Alto-falante Impedância alto-falante 6 ohm Woofer 2 x 5.25 Tweeter 2 x 1.75 Dimensões( L x A x P) 249 x344x250 mm Peso 3.58 kg cada Geral Energia AC 110 - 127/220 - 240V,50/60Hz Consumo de energia em operação 180W Consumo de energia em Standby <2W Dimensões Unidade principal (LxAxP) 265 x 3 10 x 403mm Peso (sem alto-falante) 6.09 kg Amplificador Saída total energia 280W RMS Taxa sinal/ruído 67dB A (IEC) Resposta frequência 60 - 16000Hz Entrada AUX 1500mV/2 000mV Disco Tipo Laser Semicondutor Diâmetro disco 12cm/8cm Disco suportado CD-DA,CD-R,CD- RW,MP3-CD, WMA- CD DAC de áudio 24Bits / 44.1kHz Distorção harmônica total <1.5% Resposta frequência 60Hz-16kHz(44.1kHz) Taxa sinal/ruído 75dBA ESPECIFICAÇÃO TÉCNICA
Page 2
FWM417 FWM417 FWM417 FWM417 Ge rador de Áudioex. PM5110 Gr ava dor Use um Cassete Universal de Teste CrO2 Medidor de Nívelex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT ou um Cassete Universal de Teste Fe Medidor de Nívelex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT CD Use um disco de sinal de áudio (Substitui o disco de teste 3) SBC429 4822 397 30184 Passa-Faixa250Hz-15kHzex. 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Medidor de S/N e distorção ex. Sound Technology ST1700B Antena Loopex. 7122 707 89001 Tuner AM (MW,LW) Para evitar interferências atmosféricas todas as medidas em AM dev\ em ser feitas dentro de uma Gaiola de Faraday . Use um filtro passa-faixa (ou um filtro passa altas de 250Hz) para eliminar ruídos (50Hz, 100Hz). Gerador de RF ex. PM5326 Ri=50 Ω Filtro Passa-Faixa250Hz-15kHzex. 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Gerador de RF ex. PM5326 Medidor de S/N e distorção ex. Sound Technology ST1700B Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz). Ri=50 Ω Tuner FM AJUSTES F F F F F $ 6 $ 4 & 7 # AJUSTES
