Philips fwm 371 boletim tecnico
This is the 4 pages manual for philips fwm 371 boletim tecnico.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips fwm 371 boletim tecnico (Ocr-read)

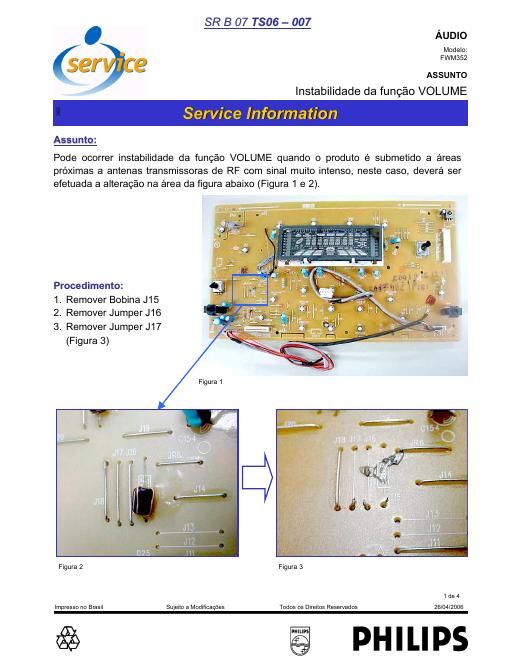

Page 1
SR B 07 SR B 07 TS06 TS06 – – 007 007 ÁUDIO Modelo: FWM352 ASSUNTO Instabilidade da função VOLUME Impresso no Brasil Sujeito a Modificações Todos os Direitos Reservados 26/04/2006 Service Information Service Information 360 4 – Utilizar um cabo blindado código 44-36522054723, de quatro vias ou na falta dois de duas vias. Soldar cabo(s) pelo lado cobreado nos pontos e na sequência indica pela letras (Figura 4 e 5) A – Ponto correspondente ao furo J17 do lado oposto do PCB; B – Ponto correspondente ao furo J16 do lado oposto do PCB; C – Ponto correspondente ao furo J15 do lado oposto do PCB; D – Ponto do terminal negativo do capacitor C154. A B C D Figura 4 Figura 5 5 – Soldar cabo terra preto (mais grosso/blindagem) ao terminal do CAPACITOR POLYESTER 68nF 250V, código 2222 479 90133 ou 4806 124 47068. (Figura 6) Figura 6 2 de 4
Page 2
SR B 07 SR B 07 TS06 TS06 – – 007 007 ÁUDIO Modelo: FWM352 ASSUNTO Instabilidade da função VOLUME Impresso no Brasil Sujeito a Modificações Todos os Direitos Reservados 26/04/2006 Service Information Service Information 360 6 – Fixar cabo com hot melt (Figura 7) Figura 7 Trilhas interrompidas SMD JR28 retirado Figura 8 Figura 9 7 – No Painel Principal (Figura 8 e 9): - Interromper trilhas conforme foto; - Retirar SMD JR28 . 3 de 4
