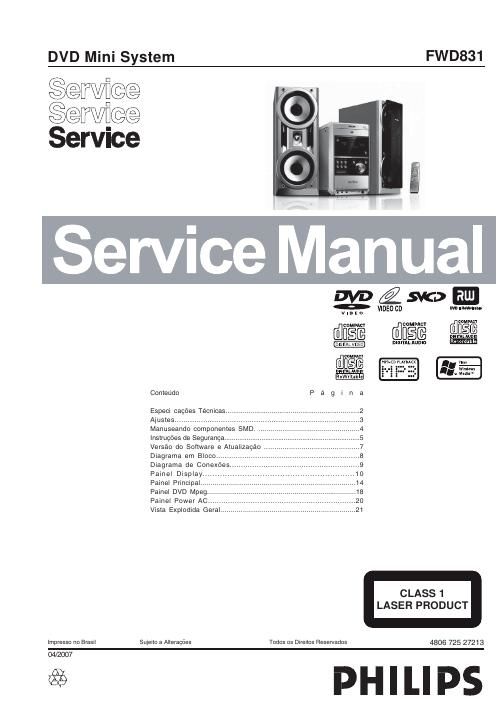

Philips fw d 831
This is the 21 pages manual for philips fw d 831.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips fw d 831 (Ocr-read)
Page 1
2 FW-D831 ESPECIFICAÇÕES AMPLIFICADOR Saída de energia................................. 2 x 75 W RMS Taxa sinal ruído....................................... 60 dBA Resp. de frequência.....63 – 20000 Hz, +0.5 / -1 dB Input sensitivity AUX ....................... 1.0 V (max. 2 V) Impedância de alto-falante............................ 6 Impedância de fone de ouvido... 32 -1000 DVD PLAYER Tipo Laser................................................ Semiconductor Diamêtro do disco....................................... 12cm / 8cm Decodificador do video................... MPEG-2 / MPEG-1 Video DAC ................................................................ 10 Bits Sistema de sinal.............................................. PAL / NTSC Formato de vídeo............................................... 4:3 / 16:9 Video S/N ................................................. 56 dB (minimo) Saída Composite Video ... ......1.0Vp-p, 75 Saída S-Video ............................. Y - 1.0 Vp-p, 75 .................................................... C - 0.286 Vp-p, 75 Audio DAC .......................................... 24 Bits / 96 kHz Resp. de frequência .... 4 Hz - 20 kHz (44.1kHz) ...................................................... 4 Hz - 22 kHz (48kHz) ...................................................... 4 Hz - 44 kHz (96kHz) Saída Digital........................................................\ ................ ....... SPDIF (Sony Philips digital interface) Coaxial Número de faixas programáveis......................... 16 Taxa sinal ruído...................................... 65 dBA Separação de canal.................... 40 dB (1 kHz) Distorção harmônica total.............. < 0.1% (1 kHz) TUNER Relação de onda de FM..................... 87.5 – 108 MHz Relação de onda de AM (9 kHz) ..... 531 – 1602 kHz Relação de onda de AM (10 kHz) .... 530 – 1700 kHz Grid de sintonia ...................................... 9/10 kHz Sensibilidade em 75 – mono, 26 dB taxa sinal de ruído............ 2.8 μV – stereo, 46 dB taxa sinal de ruído........ 61.4 μV Seletividade.................................................. 28 dB Distroção harmônica total............................ 5% Resp. de frequência............ 63 – 5500 Hz (-6 dB) Taxa sinal ruído ...................................... 50 dBA ALTO-FALANTES 2-sistema de reflexão de grave Woofer ................................................................ 2 x 13 cm Tweeter ................................................................... 1 x 5 cm Dimensões (l x a x p) .................................................... ...................................................... 165 x 410 x 285 (mm) INFORMAÇÕES GERAIS Fonte de alimentação ........110 – 127 / 220 – 240V; ....................................................... 50/60 Hz chaveado Dimensões (l x a x p) ..................................................... ...................................................... 177 x 292 x 341 (mm) Peso (com/sem alto-falantes) .......... 17.7 /5.9 kg Consumo de energia em standby........... 7W
Page 2
3 FW-D831 Gerador de Áudio ex. PM5110 Gravador Use um Cassete Universal de Teste CrO2 Medidor de Nívelex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT o u um Cassete Universal de Teste Fe Medidor de Nívelex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT CD Use um disco de sinal de áudio ( Substitui o disco de teste 3)SBC429 4822 397 30184 Passa-Faixa 250Hz-15kHz e x. 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Medidor de S/N e distorção e x. Sound Technology ST1700B Antena Loope x. 7122 707 89001 Tuner AM (MW,LW) Para evitar interferências atmosféricas todas as medidas em AM dev\ em ser feitas dentro de uma Gaiola de Faraday . Use um filtro passa-faixa (ou um filtro passa altas de 250Hz)para eliminar ruídos (50Hz, 100Hz). Gerador de RF ex. PM5326 Ri=50 Ω Filtro Passa-Faixa 250Hz-15kHz ex . 7122 707 48001 Volt ímetro de áudio ex. PM2534 DUT Gerador de RF ex. PM5326 Medidor de S/N e distorção ex. Sound Technology ST1700B Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz). Ri=50Ω Tuner FM AJUSTES
