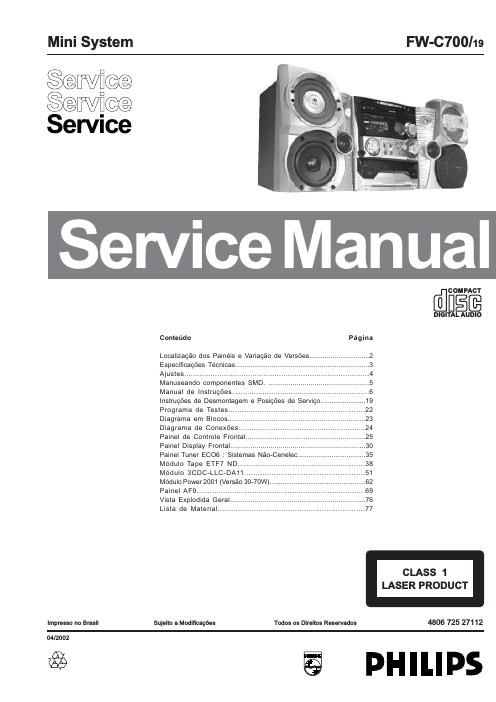

Philips fw c 700 19 service manual
This is the 91 pages manual for philips fw c 700 19 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips fw c 700 19 service manual (Ocr-read)
Page 1
2 FW-C700 /19 PAINEL HEADPHONE PAINEL ETF7 PAINEL PRINCIPAL PAINEL DE POTÊNCIA/ALIMENTAÇÃO PAINEL DE CONEXÃO PRINCIPAL PAINEL DE CONEXÃO MATRIX SURROUND PAINEL TUNER PAINEL DE TECLAS CDC PAINEL DISPLAY FRONTAL PAINEL SENSOR IR P A IN EL V U M E TE R PAINEL CONTROLE FRONTAL PAINEL AF9 PAINEL CD LOCALIZAÇÃO DOS PAINÉIS /19 Auxin/CDRin x Line Out x Saída Surround Saída Subwoofer Saída Digital x Matrix Surround CD Text Dolby B RDS News Dolby Pro Logic (DPL) Incredible Surround x Funções de Karaoke Seletor de Tensão x ECO Power Standby (Clock Display Off) Painel Tuner ECO6 - Sistema Não-Cenelec x Painel Tuner ECO6 - Sistema Cenelec Canal Central/Surround Tipo /Versão:: FW-C700 Funções & Painel em uso:
Page 2
3 FW-C700 /19 Especifi cações Técnicas AMPLIFICADOR Potência de saída FW-C780 ......................................... 2 x 240 W MPO ............................................................. 2 x 120 W RMS (1) FW-C700 ......................................... 2 x 120 W MPO ................................................................ 2 x 60 W RMS (1) Relação sinal – r uído ........................≥ 75 dBA (IEC) Resposta de frequência .. 40 – 20000 Hz, ± 3 dB Sensibilidade de entrada AUX In /CDR/DVD In ............................ 500 mV /1V Saída Colunas ......................................................................≥ 6 Ω Auriculares ......................................... 32 Ω – 1000 Ω Saída de Linha .......... 500 mV ± 2dB, >22000 Ω Saída Digital ................................... IEC 958,44,1 kHz (1) (6 Ω, 1 kHz, 10% THD) LEITOR DE CDS Número de faixas programáveis ............................ 40 Resposta de frequência ................... 20 – 20000 Hz Relação sinal – r uído .....................................≥ 76 dBA Separação de canais ........................≥ 79 dB (1 kHz) Distorção total harmónica .......... < 0,02% (1 kHz) SINTONIZADOR Gama de ondas FM ......................... 87,5 – 108 MHz Gamas de onda MW ...................... 531 – 1602 kHz Gama de ondas LW ........................... 153 – 279 kHz Número de memórias ................................................. 40 Antena FM ................................................................... Fio de 75 Ω AM .................................................... Antena de quadro LEITOR DE CASSETES Resposta de frequência Cassete CrO 2 (tipo II) ... 60 – 15000 Hz (5 dB) Cassete normal (tipo I) 60 – 15000 Hz (5 dB) Relação sinal – r uído Cassete CrO 2 (tipo II) ..............................≥ 50 dBA Cassete normal (tipo I) ...........................≥ 47 dBA Flutuação de velocidade .........................≤ 0,4% DINCOLUNAS Frontais esquerda/direita FW-C780 Aparelhagem ....... Sistema Bass reflex de 3 canais com wOOx frontal Impedância ....................................................................... 6 Ω wOOx ........... Unidade wOOx frontal de 1 x 6,5" Woofer ...................................................................... 1 x 6,5" Tweeter .......................................................................... 1 x 2" Polydome Tweeter ................................................... 2 x 1" Dimensões (l x a x e) ...... 240 x 350 x 290 (mm) Peso .................................................................. 4,05 kg cada FW-C700 Aparelhagem ....... Sistema Bass reflex de 3 canais com wOOx frontal Impedância ....................................................................... 6 Ω wOOx ........... Unidade wOOx frontal de 1 x 6,5" Woofer ................................................................... 1 x 5,25" Tweeter .......................................................................... 1 x 2" Polydome Tweeter ................................................... 2 x 1" Dimensões (l x a x e) ....... 240 x 310 x 315 (mm) Peso .................................................................. 3,85 kg cada GERAL Material/acabamento ..................... Polistireno/Metal Energia eléctrica ........................ 220 – 230 V //50 Hz Consumo de Energia Activa FW-C780 ............................................................ 175 W FW-C700 ............................................................ 100 W Espera FW-C780 .............................................................. 25 W FW-C700 . ........................................................... 15 W Espera Economia de Energia ....................... < 1 W Dimensões (l x a x e) ...... 265 x 310 x 390 (mm) Peso (sem colunas) FW-C780 .............................................................. 9,0 kg FW-C700 .............................................................. 7,5 kg As especificações e o aspecto exterior são sujeitos a alterações sem aviso prévio.
