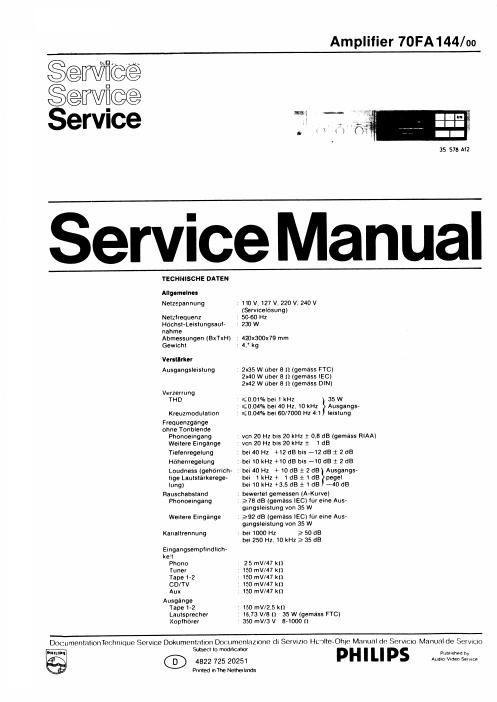

Philips fa 144 service manual

Page 2

BEDIENUNGSELEMENTE. ANSCHLUSSE U.A.

Abb. 1

1
2
3

000!

10
11

12

13
14
15
16

ElN/AUS-Schalter

AnschILjss fUr Stereo»Kopfh6rer

'Bass'-Einsteller

Zuerst Knopf durch Drflcken heraus«
springen lassenv Einstellen durch drehenv
Dann Knopf wieder hineindrflcken.
Héhen-Einsteller. siehe Anmerkung

zum Bass-Einsteller,

Stereobalance-Einsteller, siehe Anmer-
kung zum Bass-Einsteiler.

Lautsprecherschalter

drficken: System 'A' mit System 'B'
nicht drUcken: System 'A'

Lautstérke-Einsteller
Mono-Schalter
Loudness-Schalter

Damit kann der bei kleinen Lautstarken
natflrliche Empfindungsrflckgang des
menschlichen Ohres urn Tieflonberelch

ausgeglichen werden.

Tape 1/Monitor-Schalter

Tape 2/Monitor-Schalter

Wichtig: Weil der Schalter 10 Vorrang hat.
muss er ausgeschaltet werden. wenn der
Schalter 11 eingeschaltet wird,
Programmschalter: Reserve-Eingang

(Auxiliary)/TV

Programmschalter: Compact Disc
Programmschalter: Plattenspieler
Programmschalter: Tuner

Anzeigefeld

SK1
BU17
3523 a/b

3524 a/b
3531 a/b
SK58

3437 a/b

SK50
SK49

SK46
SK45

SK44

SK41
SK42
SK43
6409-6416

Fig. 2

35 745A12
Abb. 2
A Plattenspielermasse-Anschluss -
B Eingang fUr Compact Disc-Spieler BU13-14
C Eingang far MD-Piattenspieler EU 11-12
D Eingang for Tuner BUB-10
E Eingang for Reservegerét/TV EU15-16
F Eingang for Recorder T2 EU 7-8
G Ausgang fL'Jr Recorder T2 EU 3-4
H Eingang fUr Recorder T1 EU5<6
| Ausgang fUr Recorder T1 EU1-2
J Anschltjsse far Lautsprecher: System 'A' EU16+21
und '3'
K Netzanschlussleitung. -
MFB
AfiC
l___
I - . A - . I . . A e
E - LEFT -
E x x
= - RIGHY- _ _
I - - A + I - + A -
.1 1-

35 6412

CS 96 298
