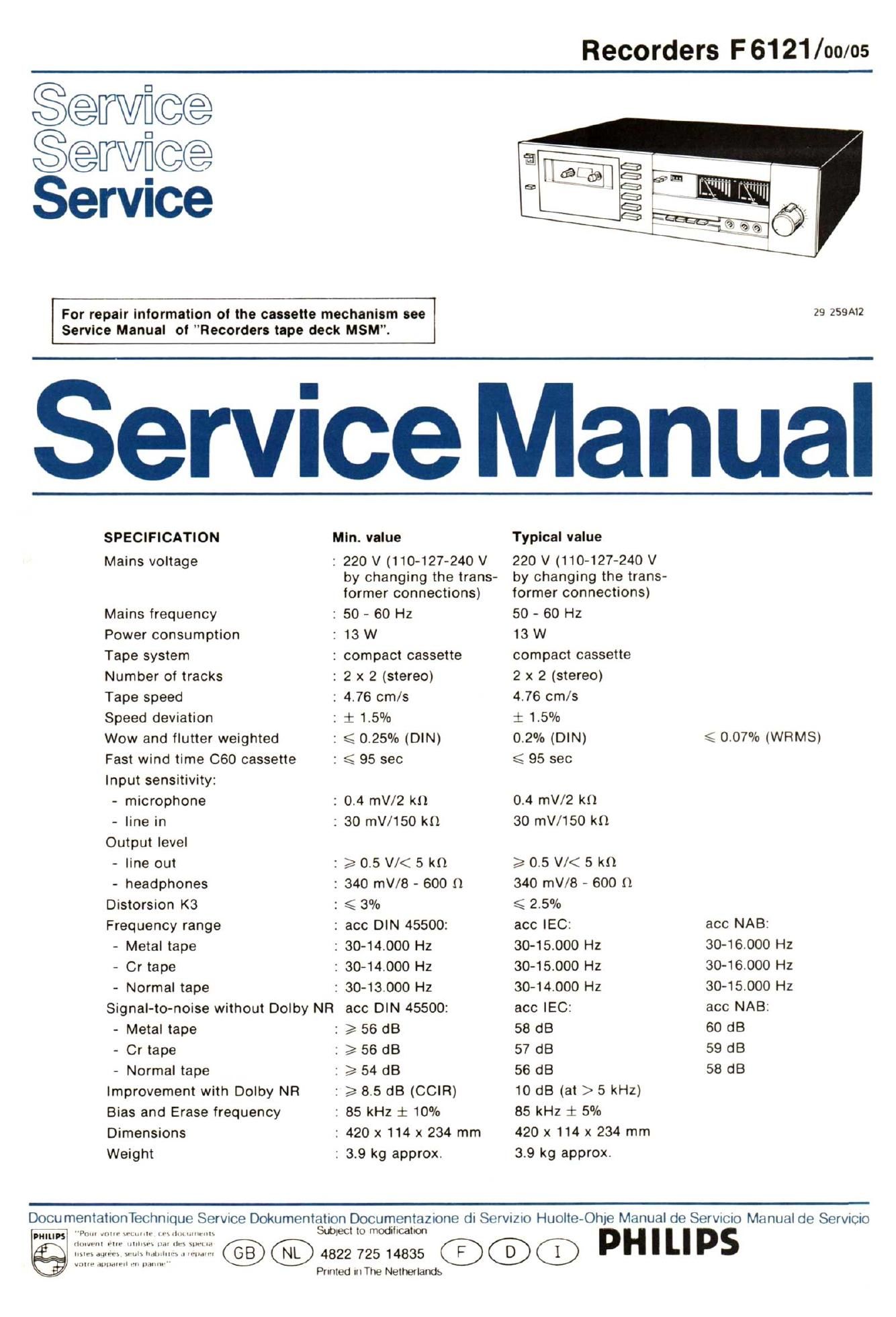

Dismantling ol tape transport mechanism (Fig. 3)

1. Remove ornamental plate 411 of cassette
compartment lid.

2. Remove belt 423 from counter pulley.

3. Disconnect coupling rod 563 and coupling piece 438
of switch SK1. See to it that adjustable coupling
piece does not change position on the rod.
otherwise SK1 requires re-adjustment. (Refer to:
Adjustment of REC switch SK1).

4. Lift fixing rod 554 out of locking device at lower side

of apparatus.

Take out fixing rod 554.

Remove fixing screw of tape transport mechanism.

The tape transport mechanism may now be swung

out of its position. After unplugging of various

connectors the tape transport mechanism may be
lifted out of the casing.

24 391A12

NPS"

Adjustment of REC switch SK1 (Fig. 4)

Select REC mode of tape transport mechanism.

Lever 306 moves to the right and displaces rod 563.
Place coupling piece 438 such that the switching part of
SK1 is in rightmost position. Check whether SK1 also
functions properly in the PLAY mode.

Tape speed

When servicing the tape transport, it is recommendable
to check the tape speed.

After replacement of component parts susceptible to
wearing-in. like belts and motor, it is advisable to adjust
.the motor speed to a -1% deviation after servicing.
After a very short period the recorder will meet the
desired 0% tape speed deviation.

When servicing electronic components. like le.
resistors and capacitors. the tape speed should
preferably be set to 0%.

Fig. 3

Control and sockets

Fig. 1 and 2
1 SKO 12 Reset counter
2 eject 13 Counter
3 cassette holder 14 Headphone, BU8
4 REC, SK1 15 Mic L. R, BU2. 3
5 Pause 16 ME4033, b
6 Play, SK62 17 R469a, b
7 Rewind. SK61 18 BU1
8 Wind 19 IN L,R, BU4, 5
9 Stop. SK63 20 OUT L,R. BU.6, 7
10 Tape select. SK4, 5. 6
11 Dolby/MPX. 8K3

® REPARATIEWENKEN

Ultkasten van het Ioopwerk (Fig. 3)

1. Sierplaat 411 van kassetteklep verwijderen.

2. Snaar 423 afnemen van tellerpoelie.

3. Koppelstang 563 met koppelstuk 438 losnemen van
SK1. Let op dat instelbaar koppelstuk niet over de
stang verschoven wordt. anders SK1 opnieuw
instellen. (Zie instellen van REC schakelaar SK1).

4. Bevestigingsstang 554 uit blokkering aan de

onderzijde van het apparaat tillen.

Bevestigingsstang 554 uitnemen.

Bevestigingsschroef van het Ioopwerk verwijderen.

Loopwerk kan nu uit zijn positie gedraaid worden.

Na het losnemen van diverse stekkerverbindingen

kan het Ioopwerk uit de kast worden genomen.

599

lnstellen van REC schakelaar SK1 (Fig. 4)

let het Ioopwerk in de stand REC.

Hefboom 306 beweegt naar rechts en verschuift stang
563.

Koppelstuk 438 zodanig plaatsen dat het schakeldeel
van SK1 in de meest rechtse stand staat. Kontroleer
daarna of ook in de stand Play SK1 goed funktioneert.

Bandsnelheld

Bij reparaties aan het Ioopwerk verdient het aanbeveling
de bandsnelheid te kontroleren.

Na het vervangen van inloopgevoelige onderdelen,
zoals snaren en motor. verdient het aanbeveling de
motorsnelheid na deze reparatie op -1% afwijking in te
stellen. ln zeer korte tijd zal het apparaat daarna de
gewenste 0% bandsnelheidsafwijking hebben bereikt.
Bij reparaties aan elektrische komponenten. zoals IC-
weerstanden en condensatoren wordt de bandsnelheid
bij voorkeur op 0% ingesteld.
