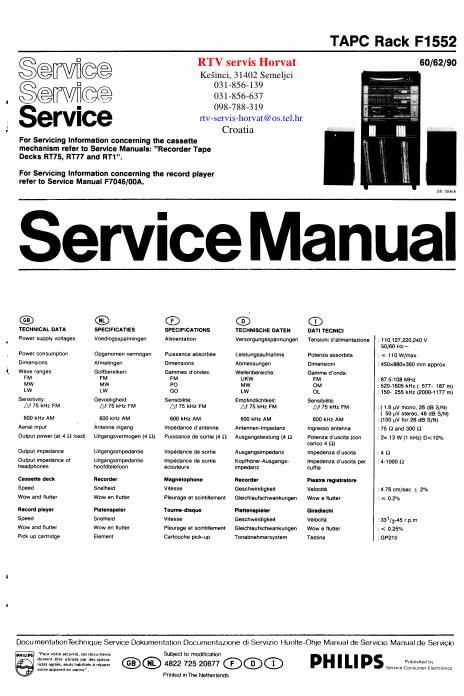

Philips f 1552 service manual

Page 2

% e
%

37733 B12
37 292 A12
®
1 On/off switch SK1 1 Aan/Uit schakelaar SK1
2 FM stereo indicator 6111 2 FM stereo indicator 6111
3 Equalizer controls 63 Hz 3315 3 Klankkleurregelaars 63 Hz 3315
250 Hz 3325 250 Hz 3325
1 kHz 3335 1 kHz 3335
4 kHz 3345 4 RH: 3345
16 kHz 3355 16 kHz 3355
4 Balance control 3370 4 Balanceregelaar 3370
5 MW/LW selection button SK79 5 Keuzetoets MW/LW SK79
6 AM/FM selection button SK78 6 Keuzetoets AM/FM SK7B
7 Tuning knob 7 Afstemknop
8 Mode indicators Phono 6333 8 Mode indicators Phono 6333
Tuner 6334 Tuner 6334
CD/TV 6331 CD/TV 6331
Cass. 6332 Cass. 6332
9 Volume control 3369 9 Geluidssterkteregelaar 3369
10 Mono/Rit selection button SK76 10 Mono/Rif keuzetoets SK76
11 CD/T V function button SK77 11 CD/T V functietoets SK77
12 Terminal socket stereo headphone BU2 12 Aansluitbus stereo hootdtelefoon BU2
4-1000 0 4-1000 (2
13 Terminal socket mono microphone BU1 13 Aansluitbus mono microfoon BU1
14 Play button 14 Weergeeftoets
15 Stop/Eject button 15 Stop/Uitwerptoets
16 Wind/Cue button 4 16 Snelspoeltoets Wind/Cue
17 Rewind/Review button 17 Snelspoeltoets Rewind/Review
18 Dubbing B -> A button SK74 18 Toets Dubbing B a A SK74
19 Noise reduction button SK73 19 Ruisonderdrukkingstoets SK73
20 Tape type button SK72 20 Keuzetoets voor bandsoort SK72
21 Pause button 21 Pauzetoets
22 Play button 22 Weergeefknop
23 Stop/Eject button 23 Stop/Uitwerptoets
24 Wind/Cue button 24 Snelspoeltoets Wind/Cue
25 Rewind/Review button 25 Snelspoeltoets Rewind/Review
26 Recording button 26 Opneemtoets
27 Zero reset button 27 Nulsteltoets
28 Counter 28 Bandteller
29 Cue lever 29 Hefboom
30 Speed selector switch SK-H 30 Toerentalkeuze SK-H
A Terminals for loudspeakers 4 Q BUS-6 A Luidsprekeraansluitklemmen 4 Q BU5-6
B Terminal sockets for AM aerial and earth BU4 B Aansluitbussen voor AM-antenne en aarde BU4
C Terminal sockets for FM aerial. 75 Q BU4 C Aansluitbus voor FM-antenne, 75 Q BU4
D Terminal sockets for FM aerial. 300 Q BU4 D Aansluitbus voor FM-antenne, 300 Q BU4
E Mains lead E Netsnoer
F Terminal sockets for CD/TV BUS F Aansluitbussen CD/TV BUS
