Philips f 1230 service manual

Page 1

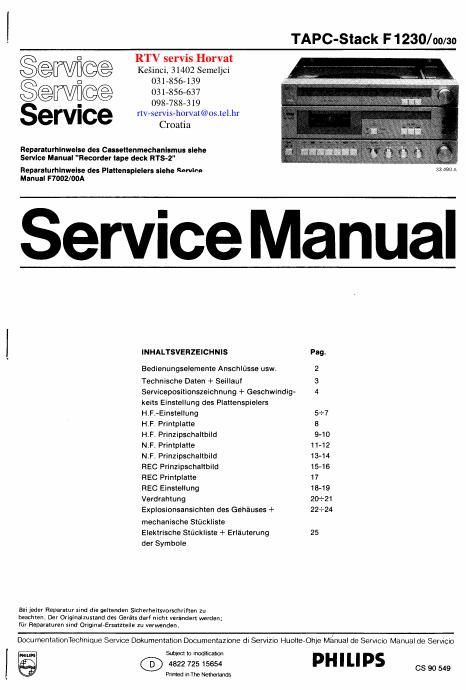

TAPC-Stack F 1230/00/30

RTV servis Horvat

S®Wfi@@ Keéinci, 31402 Semeljci

031-856-139

$@Wfi@® 031-856-637

098-788-3 19

serVice rtv-servis-horvat@os.tel.hr

Croatia

Reparaturhlnwelse des Cassettenmechanlsmus slehe
Servlce Manual "Recorder Iape deck HTS-2"

Reparaiurhlnwelse des Platlensplelers slehe Snrvlna 33 NM
Manual F7002/00A

ServiceM nual

INHALTSVERZEICHNIS Pag.
Bedienungselemente Anschlfisse usw. 2
Technische Daten + Seillauf
Servicepositionszeichnung + Geschwindig- 4
keits Einstellung des Plattenspielers

H.F,-Einstellung 5+7
HF. Printplatte 8
HF. Prinzipschaltbild 9-10
N.F. Printplatte 11-12
NF. Prinzipschaltbild 13-14
REC Prinzipschaltbild 15-16
REC Printplatte 17
REC Einstellung 18-19
Verdrahtung 20+21
Explosionsansichten des Gehéuses + 22+24
mechanische Stfickliste

Elektrische Stackliste + Erléuterung 25
der Symbole

Bei jeder Reparatur sind die gellenden Sicherheitsvorschriften zu
beachten Der Originalzustand des Geréts darf nich! verindert warden;
flir Heparaluren sind Original -Ersatzteile zu verwenden

Docu mentalionTechnique Service Dokumentation Documentazione di Servizio Huolte-Ohje Ménual de Servuzio Manual de Servicio

"' @ 531223331222" PHILIPS

Pmted In The Nethevlands

0890549

Page 2

11
H E

M
11;; 1,1.

Fig. 1 32 87LA12 Fig. 2

32 875A12

Bedlenungselemenie, Anschlflue u.l.

Abb. 1 ADD. 2
1 Netzschalter A Anschluss ft'ir FM-Antenne, 300 n
2 Cassettenfachéffner B Anschluss fILir rechten Lautsprecher
3 Aufnahme-Taste C Anschluss fljr linken Lautsprecher
4 Taste fflr schnellen Rficklauf D Line in/out -Ansch|ussbuchsen (Aux)
5 Taste fLir schnellen Vorlauf E Anschluss fflr FM-Antenne, 75 n
6 Stop-Taste F Anschlflsse fur AM-Antenne und Erde
7 Taste (fir Stan und Wiedergabe
8 Pause-Taste L' = linker Wiedergabekanal, R = rechtar
9 Mono/RlF-Schalter Wiedergabekanal
1O Programmquellenwéhlschalter
11 'Bass-Einsteller
12 'Héhen-Einstel|er
1a Stereobalance-Einsteller
14 Lautstérke-Einsteller
15 Anschluss ffir Monomikrophon
16 Anschluss fflr Stereo-Kopfhérer
17 Feldstérke-Anzeige
18 Empfangsabstimmknopf
19 FM-Stereoanzeige
20 Wellenbereichwéhlschalter 'LW, MW, 'FM
21 Bandsortenwéhlschalter NOHMAL
22 Bandsonenwéhischalter CrOQ
23 Bandsonenwéhlschalter 'METAL'
24 Nullstelltaste
25 Bandzéhlwerk

CS 90 550
