Philips el 3302 cass service manual

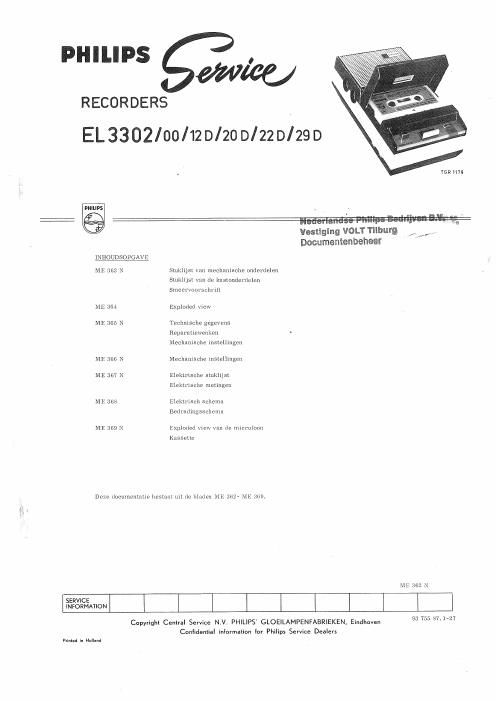

Page 1

PHILIPS o

RECORDERS
EL3302/oo/120/200/220/290

. TGR 1179

PHILIPS \
% Hagen ' : ' 1 > . - V ~29;
Vestzgmg VOLT Tllbutg / x y .
Documentenbehegr
INHOUDSOPGAVE
ME 363 N Stuklijst van mechanische Onclerdelen
Stuklijst van de kastondexdelen
Smeervoorschriit
ME 364 Exploded View
ME 365 N Techmsche gegevens
Reparatiewenken -
Mechanische mstellmgen
ME 366 N Mechanische instellmgen
ME 367 N Elektrisohe Stuklijst
Elektrische metingen
ME BUS Elcktmsch schema
Beclrudingsschema
MI? 369 N Exploded View van de microloon

Kassettc

Deze documentahe bestazlt uit de bluden ME 36.? ME 369

ME 362 N

SERVICE
INFORMATION

CopyrighI Central Service N.V, PHILIPS' GLOEILAMPENFABREKEN, Eindhoven 93 755 37'127

Confidential informacion Ior Philips Service Dealers
Pvlnlod In Hellznd

Page 2

MECHANISCHE STUKLIJST EL 3302

Pos Codenummer Omschrijving

1 999/2x5 Schroet met cilindrische kop 2x5 mm
2 988/2 Sluitring 2 mm

3 999/2x8 Schroef met cilindrische kop 2x8 mm
4 987/3 Verende tandling 2 mm

5 999/2x12 Schroef met cilindrische kop 2x12 mm
6 985/1 , 9 Opsluitring 3 mm

7 986/3 Verende drukring 3 mm

8 985/3 Opsluitring

25 4822 240 40039 Wiskop

26 4822 249 10032 Opneem/Weergeefkop

28 4822 175 00955 Drukveer onder opneem/weergeefkop
29 4822 175 00956 Bladveer onder opneemknop

30 4822 175 00961 Arrétveer

31 4822 175 00962 Samenstelling arretrol

35 4822 520 40005 Kogel

36 4822 163 00922 Schakelaarhefboom

37 4822 175 00965 Draadveer van bedieningsbeugel
38 4822 175 00947 Bladveer van meter

39 TD 300 49 Ring

40 4822 528 00081 R01

41 4822 403 50412 Samenstelling hefboom

43 4822 492 60912 Draadveer onder hefboom

44 4822 175 01252 Samenstelling spoelrolhefboom
45 4822 175 00967 Samenstelliug snaarwiel

46 4822 175 00968 Ring onder Snaarwiel

47 4822 358 30077 Snaar

48 4822 175 00944 Draadveer van rembeugel
49 4822 175 01251 Veer

50 4822 175 00945 Trekveer aan rembeugel

51 4822 163 00918 Kapje boven Spoelschotel

52 4822 175 00943 Samenstelling rembeugel

53 4822 175 00957 Samenstelling drukrolhefboom
54 4822 175 00964 Samenstelling spoelschotel

55 4822 175 00958 Veer aan drukrolhefboom

56 4822 175 00986 Ring VOOI' rembeugel

Werking van de transistor gestuurde motor

Ter verduidelijking is het principeschema vereenvoudigd weer-
gegeven, in fig. 12.

Veronderstel dat de spanning zal toenemen, hierdoor zal de
basis van T88 minder positief Worden ten opzichte van de
emitter, omdat de diode D de potentiaal van de emitter constant
houdt. Het gevolg is dat de transistor T88 minder gaat geleiden
en zodoende de collectorstroom, tevens de basisstroom van

TS9, afneemt met als gevolg een afname Van de motorstroom.
De motorstroom neemt nu zover af totdat de gewenste waarde
weer is bereikt.

Bij een spanningsafname 231 de basis van T38, meer pos1tief
worden ten opzichte van de emitter, en T58 zal meer gaan
geleiden waardoor de baslsstroom van T88 toeneemt met als
gevolg een toename van de motorstroom.

De schakeling van fig 12 regelt echter alleen maar de SpanningsA
variaties en niet de afwijking die ontstaan bij belastingsvariaties
van de motor. Indien de motorbelasting toeneemt, neemt evenzo
de motorstroom toe en hierdoor 001; de spanningsval over de
moton

Neemt de spanning nu niet toe over de motor, darn zal de tegen-
EMK kleiner Worden met als gevolg een lager toerental,

Om dat tegen te gaan zal de spanning over de motor moeten
stijgen, afhankelijk van de belasting van de motor.

Dit wordt bereikt door het toevoegen Van een weerstand, zie

fig, 13.

Bij toenemen van de motorbelasting zal de stroom door de
weerstand stijgen en dus 00k de spanningsval.

Hierdoor zal de basis van T88 meer positief Worden ten opzichte
van de emitterr T58 2211 dus weer gaan geleiden en dus ook TSB
zoals boven beschreven, waardoor de spanning over de motor
toeneemL

De waarde van de weerstand moet zodanig gekozen Worden dat

de spanning over de motor i 0,5 V lager ligc dan de beschikbale
batterijspanni '
Volgens specificatie moet het geheel \verken tussen temperatuur
van -5 0c tot +50 0(1.

Bit houdt in dat de schakeling onafhankelijk Van temperatuur~
schommelingen zal moeten kunuen werken.

0m dit te bereiken heeft men twee silicon diodes in Serie ge-
plaatst De eigenschappen van deze diodes variéren zodanig dat
veranderingen in de schakeling door temperatuurschommelingen
Worden geoompenseerd, Tevens is voor temperamurcompensatie
neg een spoeltje s3 in de sohakeling opgenomen.

Gebruik originale pumps

Pos, Codeuummer Omschri'vincr

57 4822 492 60926 Bladveer voor kassette
4822 175 00981 Ste! batterijveren

60 4822 175 00974 Draadveer

62 4822 175 01514 Sohakelaar 5K1

63 4822 175 00951 Samenstelling spielwiel

64 4822 175 01055 Ring

65 4822 358 30076 Aandrijfsnaar

66 4822 175 00971 Samenstelling vhegwiel
67 4822 175 00972 Lagerbeugel vliegwiel
68 4822 194 00239 Samenstelling motor

4822 194 00257 Samenstelling motorprint
69 4822 163 00919 Aandrukprop
70 4822 175 00977 AS
90 4822 267 20073 Samenstelling aansluitplaat
95 4822 268 20032 Contactveer Van 5» en 6polige plug

4822 492 60925 Batterijveer doorverbinding
93 4822 268 20033 Contactveer van SK2 en SK3
94 4822 268 20034 Contactveer Van SK2 en 5K3
91 4822 492 60927 Bladveex onder startknop

Stuklijst onderdelen van de kast
Posr Codenummer Omschrijvintr

75 4822 459 20094 Samenstelling Sierrooster
76 4822 175 01359 Stofp1aal
77 4822 443 30101 Samenstelling kast

78 4822 175 01361 Zilverfolie
7S) 4822 443 60195 K151)

80 4822 175 00935 Indicator

81 4822 410 10012 Startknop

82 4822 410 10011 Opneemknop
83 4822 443 60194 Batterijdeksel
84 4822 068 00668 Schroel

85 4822 443 60193 Bodemplaat
88 4822 412 20008 Samenstelhng linop
89 4822 443 60192 KoppendeliSeI
4822 600 70014 Parraattas
482211;:2rmq91 DnLwa . ,

Smeervoorschrift
Shell Alvania 2 (A9 881 22/P50)

Kogel 35.
Gleuven en doordrukkingen in schuif pos. 3001

Shell Te11us 33 (4822 077 00104)

As 305 van spoolschotel 54

As van rol 40

As van vliegwiel 66

Naaf en lager van opspoelfrictie 63
Naaf en as van snaarwiel 45

ME 363N

% Service-onderdelen
