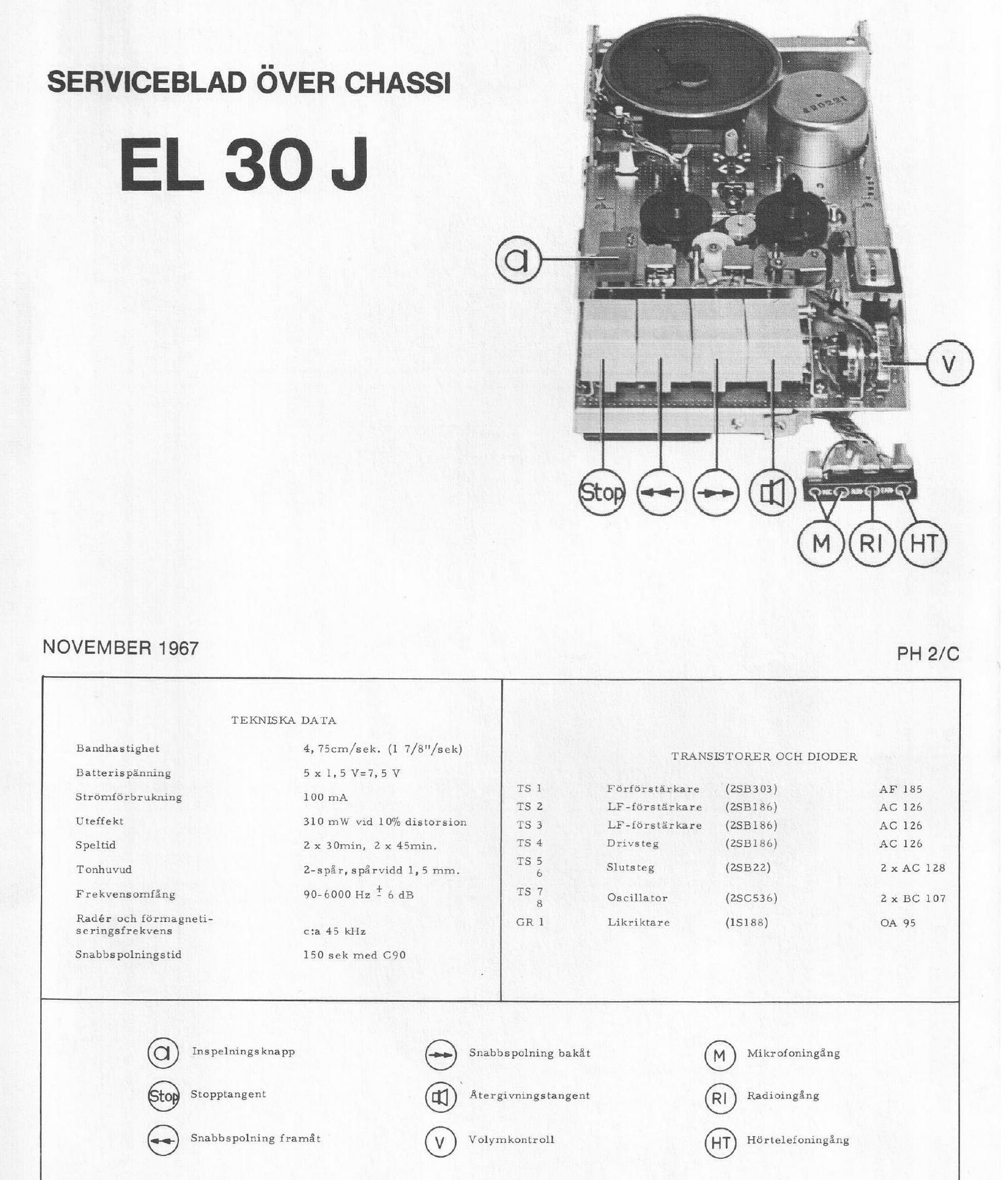

Philips el 30 j service manual swedish

Page 2

ELEKTRISKA JUSTERINGAR

Jus te ring av formagne tis eringen

Batterispanning 7, 5 V. Bandspelaren i lage inspelning.
Anslut en rorvoltmeter over R5 (10 $2).

Justera 52 till maximalt utslag p5. rorvoltmetern.
Ladda med kassett.

Volymkontrollen pa maximum.

(3651 en kort inspelning av signalerna 600 Hz och 6000 Hz, ca 3 mV,

via AUX-ingfingen.

Anslut 8 S2 belastningsmotstand till hortelefonutgangen, aterge de
inspelade signalerna och mat utspanningen over belastningsmots tandet.

Om utnivé'm vid 600 Hz ar hogre an nivan vid 6000 Hz vrides R48
medurs, om den forra 'ar lagre an den senare vrides R48 moturs,
till dess utnivéierna fran de ba°.da signale rna ar 35 lika som mojligt.

Jus te ring av indikatorn

J -

- D,andspelaren matas med 5, 5 V via batterieliminatoringangen.

- Bandspelaren i lage atergivning.

- Justera R47 35 att indikatorn visar mellan rott och svart.

ME KANISKA JUSTERINGAR

Tryckrullens lage

Avstandet mellan tryckrullens stopptapp och tryckrullsarmen (l3)
skall vara mellan 0, 7-1, 2 mm 1151' avspelningstangenten ar nedtryckt.

Vid behov av justering bojes stopptappen.

T ryckrulleins pres s kraft

IT-

Tryckrullens (13) presskraft uppmates till mellan 270-320 gram.
Justering utfores genom att placera fjadern (14) i nagot av de andra
hfilen.

Justering av svanghjulets lagerplatta

I._-_.__

Svanghjulets (24) glapp i hojdled mellan lagerplatta (26) och svang-
hjulsaxel skall vara 0, 15-0, 4 mm och justeras vid behov genom att
hoja eller Sanka lagerplattan. Tva°1 skruvar som haller lagerplattan
finns pa sidan.

Jus te ring av drivrullen

Lampligt tryck pa friktions omkopplarens drivrulle mot spolnavet
skall vara 70-105 gram nar avspelningstangenten ar nedtryckt.
Justering utfores genom att fjadern till friktionsomkopplaren placeras
i nagot av de ovriga halen.
