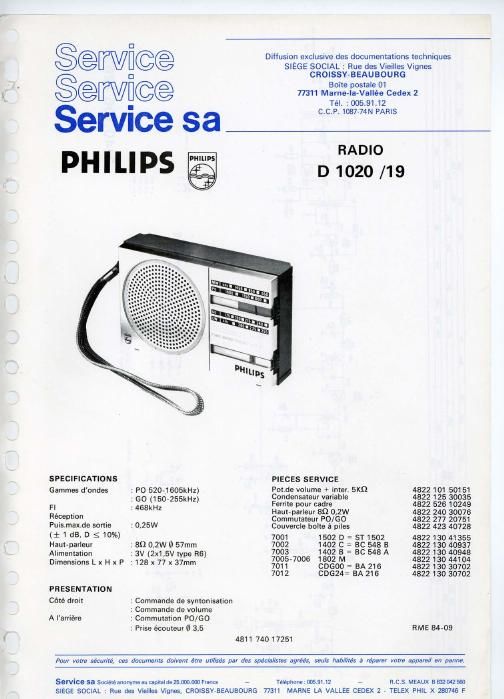

Page 1
Sewfime
Sewage
Service sa
PHILIPS %
Diffusion exclusive des documentations techniques
SIEGE SOCIAL : Rue des Vieilles Vignes
CROISSY-BEAUBOURG
Boite postale 01
77311 Mame-la-Vallée Cedex 2
Tél. 1005.91.12
CCP.1087A74N PARIS
RADIO
D 1020 /19
SPECIFICATIONS
Gammes d'ondes
Fl
Récepion
Puislmaxde sortie
(:1dB.D s 10%)
Haut»parleur
Alimentation
Dimensions L x H x P
PRESENTATION
Cété droit
A Iarriére
: P0 520-1605kH2)
:GO (150A255kHz)
:468kHz
: 0,25W
: SQ 0,2W 0 57mm
: 3V (2x1,5V Kype R6)
: 128 x 77 x 37mm
: Commande de syntonisation
: Commande de volume
: Commutation P0/G0
: Prise écoueur 0 3,5
PIECES SERVICE
Potde volume + inter. SKQ
Condensaieur variable
Ferrile pour cadre
Haut-parleur 89 0,2W
Commuiateur PO/GO
Couvercle boite a piles
7001 1502 D = ST 1502
7002 1402 C = BC 548 B
7003 1402 B =
7005-7006 1802 M
7011 CDGOO = BA 216
7012 CDGZ4= BA 216
4811 740 17251
BC 548 A
4822 101 50151
4822 125 30035
4822 526 10249
4822 240 30076
4822 277 20751
4822 423 40728
4822 130 41355
4822 130 40937
4822 130 40948
4822 130 44104
4822 130 30702
4822 130 30702
RME 84-09
Pour votre sécun'ré, 095 documents doivenr étre urilisés par des specialisms agléés, seuls habilités é Iépamr V0!!! apparei/ en pan/":4
Service sa swam anonyme au capilal d3 25.000000 Francs
SlEGE SOCIAL : Rue des Vieilles Vignes, CROISSY-BEAUBOURG 77311
Telephone : 00531.12
R.C.S. MEAUX B 632042560
MARNE LA VALLEE CEDEX 2 - TELEX PHIL X 231746 F
