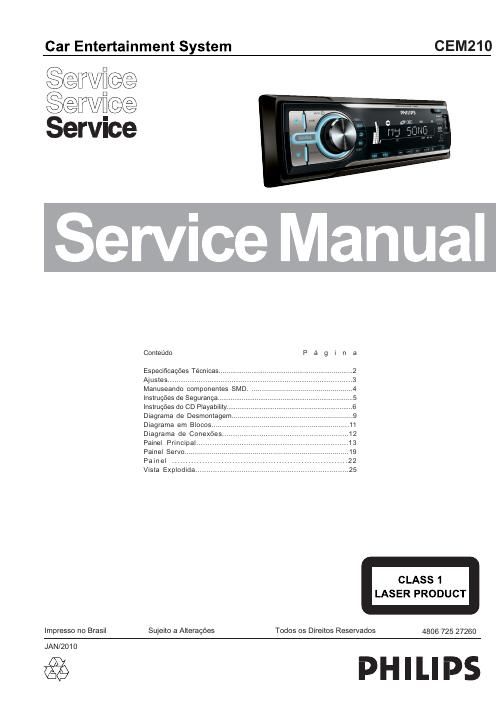

Philips cem 210 service manual 1
This is the 25 pages manual for philips cem 210 service manual 1.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips cem 210 service manual 1 (Ocr-read)
Page 1
CEM210 2 CEM210 CEM210 2 CEM210 Especificações Técnicas GeralAlimentaçãp : 12V DC (11V-16V)terra negativaA51 Fusível:Impedância alto-falante : 4-8 Saída força máxima: 45W × 4 canaisSaída de força contínua: 24W × 4 canais (4 7 10% T.H.D.) Tensão de saída Pre-Amp: 2.0V (CD modo play;1kHz,0dB,10k 7 carga) Nível Entrada Aux: 300mV Dimensões(L×A×P) : 188 × 58 × 206 mm gk7.1 Peso: TunerRelação de frequência 87.5-108.0MHz(Eur) zHM0.47-0.56 MF OIRT 87.5-107.9MHz(Ame) Relação de frequência 522-1620KHz(Eur) AM(MW) 530-1710MHz(Ame) Sensibilidade 8uV FMSensibilidade 30uV AM(MW)(S/N=20db)Resposta de frequência 30Hz-15KHzSeparação stereo 30db(1KHzTaxa sinal/ruído 55db Nota:Especificações e desenho estão sujeitos a alterações\ sem prévio aviso.
