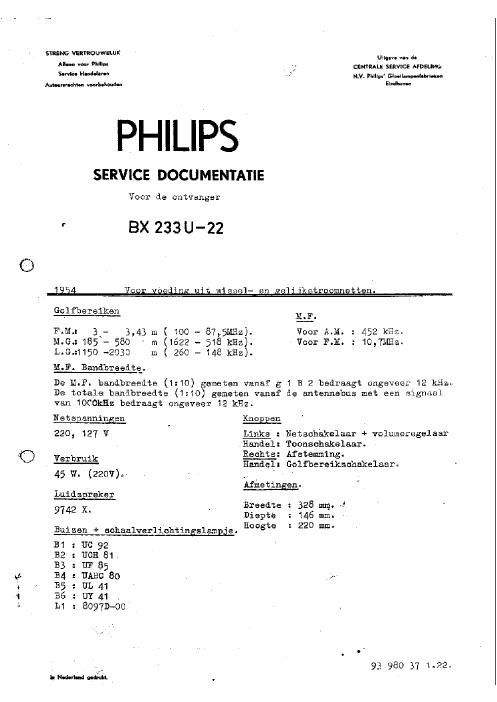

Philips bx 233 u service manual

Page 2

-2- ' ' EX 233U-22

Eeibaffegelen van de ontvanger.
A.M. Gedeelte.

Voor het afregelen van alle A.M. kringen geldt:
Volume regelaar op maximum.
Toonregelaar op kwaliteit.

Een voltmeter Via trimtrensformator aansluiten op de luidspreker
klemmen.

Na het afregelen de kernen en trimmers aflakken.
H.F. bandfilters

Afstemcondensator op mathun.

Golfbereikschakelaar op M.G.

De kernen van S30, $29, 825 an 324 bijna geheel uitdraaien.

Een gemoduleerd signaal van 452 kHz via een condensator van 35GDOpF,
toevoeren aan 31 van BE.

Bagel in aangegeven volgorde op maximum uitgansspanning af:
530, $29, SE4, S25.

K.F. Snerkring

Afstemcondensator op maximum.

Golfbereikschakelaar op M.G.

Ben gemoduleerd signaal van 452 kHz aan de antennebus toevoeren an
541 op minimum uitgansspanning afregelen.

E.F. kringen

Het trimmen geschiedt met behulp van trimpunten op de schaal, trimpun:
1 ligt links, trimpunt 2 rechts op de schaal.

Alvorens met het trimmen trimmen te beginnen meet men de variabele
condensator in de maximum stand draaien en de wijzer instellen op
_trimpunt 2. .

Trim volgens onderstaande tabel:

1. Golfbereikschakelaar op ' MA). L.G.
2. De wijzef ihstellen op trimpunt 1 2
3. Ben gemoduleerd signaal van 1630 kHz 147 kHz.

toevoeren aan de antennebus
via een kunstantenne

4. Afregelen 0y maximum uitgans- 033-030. 0651
spanning '

5. De Wijzer instellen op trimpunt 2 2

6. Ben gemoduleerd signaal van 510 kHz 147 kHz.

toevoeren aan de antennebus
via een kunstantenne.

7. Afregelen op maximum uitgangs- 521, 518' 819'
spanning
8. Esp gemoduleerd signaal van - 260 kHz

via sen kunstantenne toevoeren
aan de antennebus.
