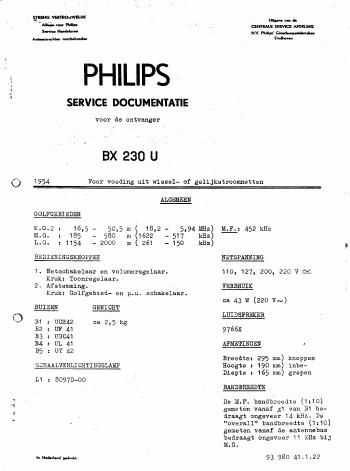

Philips bx 230 u service manual

Page 2

-2- BX. 230 U

FIGUREN

Fig. 1 Dpstelling van spaelan an trimmers.

Fig. 2 Trimpunten op 119 3311331.

Fig. 3 Schakelaarsecties.

Fig. 4 Aandrijving variabsle candeusstor en wijzer. :
Fig. 5 Luidsprekertransformator. .,
Fig. 6 Principeschama. J
Pig. 7 Bedradingsschema (Under) an awaluiting van spoelen. i
Fig. 8 Bedradingssohema (haven).

BELANGRIJK Indian het apparaat voor rsparsties of trimmer: aangesloten

NETSPANNINGEN I

most Worden up as): wissslstroomnet, is hat noodzakelijk Ben
scheidingstranafomator ta gebruikan. De semmdaire wikke-
ling mag niet gsaard zijn, temijl llechts één apparaat op
de transfomator aangealoten mag Worden. Bet chassis kan dBn
geaard wordsn.

Bij aansluiting op een gelijkstroormet moat op :13 juiate po-
lariteit gelet Worden.

U

In :13 stand 220 V van de spanningscarroussl kan hat apparaat op 200 V
warden aangesloten indien R3 kortgesloten wordt.

A.

umaam mu DE onwmcm (zie oak Fig. 1)

M. F . EANDFILTEHS

1. Variabele condensator op minimum.
2. Golfgebiedschakelaar up M.G.
3. Volumeregelaar op maximum.
4. Voltmeter via trimtransformator, aansluiten op de luidaprekerklemmen.
5. Ker-nan der ELF. spoalen 'bijna geheel uitdraaien.
6. Oemoduleerd signaal van 452 kHz, via een oondsnsator van 33000 pF.
aan 31 van B1 toevoeren.
7. De ELF. kringem op maximum uitgangaspanning afregelen in de Bange-
geven Volgorde.
4e ELF. kring: Sim-(C25) 1-)
3e MJ. kringx m -(cz4
1e ELF. kring: 51 -(022
2e 1m. kring 1 -0223

Ker-nan na het afregelen van ds laatste kring aflakken.
ELF. EN OSCILLATORKRIHGEN

Hat afregelan geschiedt Inst behulp van trimpuntsn op de schaal (lie
fig. 2). Alvarans met hat afregelsn te beginnen meet 6.: wijzer 1113' mi-
nimum stand van de variabele condensator op tnmpunt 1 Worden ingesteld.

, Voor alle golfgebieden geldt: '

1. Volumeregelaar op maximum. "

2. LG -:poe1 (S4) 20 var mogelijk op einde van staaf schuiven.
3. Voltmeter, via sen trimtransformator, aansluiten 01: d3 luidspraker- "
klemman.
