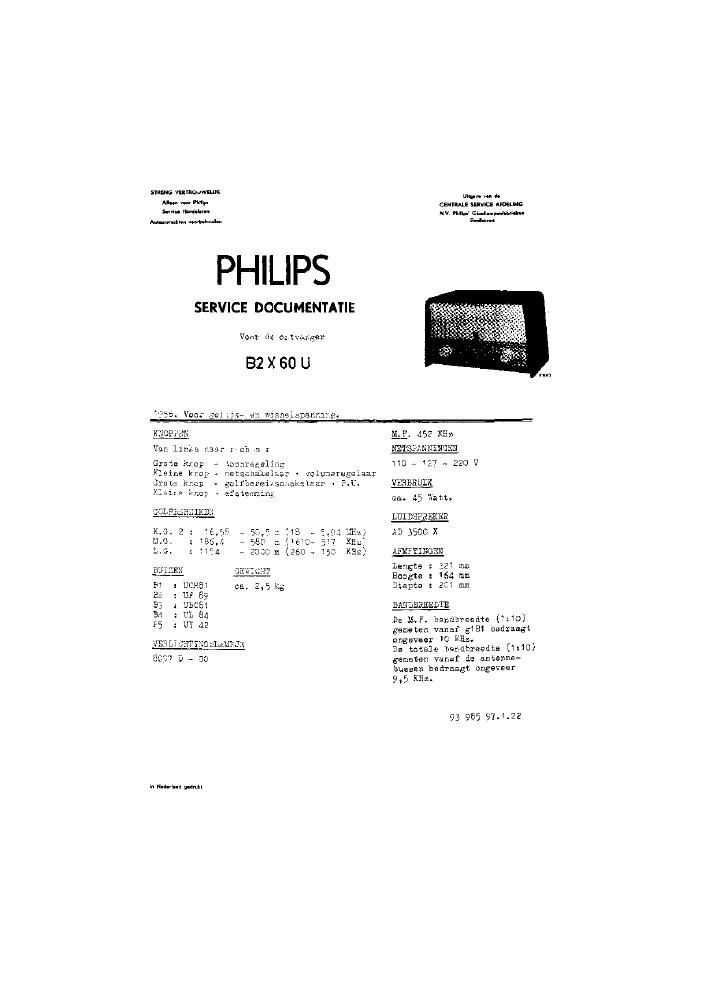

Philips b 2 x 60 u service manual 1

Page 2

-2- 321600

figgangrijk

Indian het apparaat voor reparatie of trimmen aangesloten meet warden

op een wisselspanningsnet, is het noodzakelijk sen scheidingstranafor-
mater te gebruiken. De secundaire wikkeling mag niet geaard zijn, ter-
wijl sleohts één apparaat op de transformator aangesloten mag Worden.

Hat chassis kan dan geaard warden.

Bij aansluiting op een galijkspanningsnet moat op de juiste polariteit
gelet worden. In het principe schema is de golfschakelaar getakend in

de stand K.G.2.

Netapanningen

In de positie 220 V van de spanningsomschakelaar kan bet apparaat aan-
gesloten warden aan 200 V als men HS kortsiuit.

Afregelen van de ontvanger

H.F. kringen

1. Variabele condensator op minimum.
2. Golfbereikschakelaar op E.G.

3. Volumeregelaar op maximum.

4. Sluit een voltmeter aan via ean trimtranaformator aan de klemmen van
de luidspreker.

Draai de kernen van de M.F.spoalen uit.

VOer een gemoduleerd signaal van 452 KHZ toe aan g?B1 via 33.000 pF.
Hegel de M.F. kringen a? zoala hierOnder is aangegeven.

-.) (Au-a
I

4e m.F. kring S18
39 H.F. kring S17
2e M.F. kring S15
1e LLF. kring S16

H.F. krilgcn

Hat afrEgelen geschiedt met behulp van trimpunten op de schaal. Vbor hat

afregelen moet de wijzer bij minimum stand van de variabele condensator
0p trimpunt 1 ingesteld worden.

Veer alle golflengten geldt;

1. Volumeregelaar op maximum.

2. Schuif do H.G. spoel S4 zover mogelijk naar net einde van de ferrox-
cube staaf.

3. voltmeter via een trimtransformator op de luidsprekeraklemmen aan-
sluiten.

Hegel nu als vulgt af:
