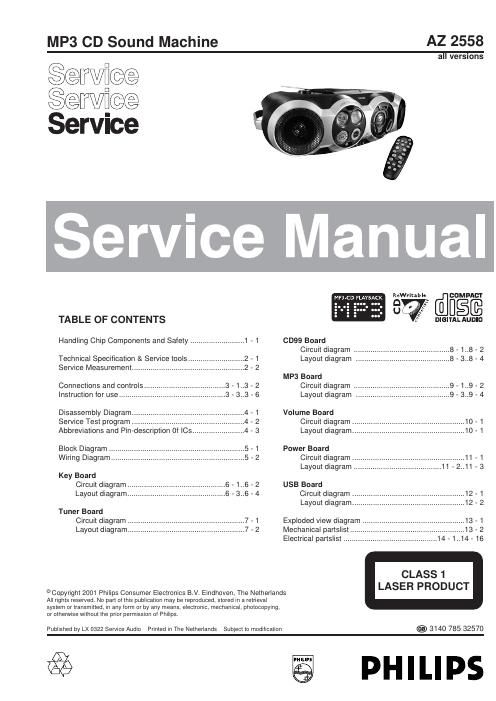

Philips az 2558 service manual
This is the 51 pages manual for philips az 2558 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips az 2558 service manual (Ocr-read)
Page 1
HANDLING CHIP COMPONENTS © WARNING All ICs and many other semiconductors are susceptible to electrostatic discharges (ESD). Careless handling during repair can reduce life drastically. When repairing, make sure that you are connected with the same potential as the mass of the set via a wristband with resistance. Keep components and tools at this potential. f ATTENTION Tous les IC et beaucoup d´autres semi-conducteurs sont sensibles aux décharges statiques (ESD). Leur longévite pourrait être considérablement écourtée par le fait qu´au\ cune précaution nést prise à leur manipulation. Lors de réparations, s´assurer de bien être relié au même\ potentiel que la masse de l´appareil et enfileer le bracelet serti d´une résistance de sécurité. Veiller à ce que les composants ainsi que les outils que l´on utilise soient également à ce potentiel. d WARNUNG Alle ICs und viele andere Halbleiter sind empfindlich gegenüber elektrostatischen Entladungen (ESD). Unsorgfältige Behandlung im Reparaturfall kann die Lebensdauer drastisch reduzieren. Sorgen Sie dafür, daß Sie im Reparaturfall über ein Puls- armband mit Widerstand mit dem Massepotential des Gerätes verbunden sind. Halten Sie Bauteile und Hilfsmittel ebenfalls auf diesem Potential. ñ WAARSCHUWING Alle IC´s en vele andere halfgeleiders zijn gevoelig voor electrostatische ontladingen (ESD). Onzorgvuldig behandelen tijdens reparatie kan de levensduur drastisch doen vermindern. Zorg ervoor dat u tijdens reparatie via een polsband met weerstand verbonden bent met hetzelfde potentiaal als de massa van het apparaat. Houd componenten en hulpmiddelen ook op ditzelfde potentiaal. i AVVERTIMENTO Tutti IC e parecchi semi-conduttori sono sensibili alle scariche statiche (ESD). La loro longevità potrebbe essere fortemente ridatta in caso di non osservazione della più grande cauzione alla loro manipolazione. Durante le riparationi occorre quindi essere collegato allo stesso potenziale che quello della massa delápparecchio tramite un braccialetto a resistenza. Assicurarsi che i componenti e anche gli utensili con quali si lavora siano anche a questo potenziale. ©Safety regulations require that the set be restored to its original condition and that parts which are identical with those specified be used. Safety components are marked by the symbol iLe norme di sicurezza estigono che l´apparecchio venga rimesso nelle condizioni originali e che siano utilizzati i pezzi di ricambiago identici a quelli specificati. Componenty di sicurezza sono marcati con ñVeiligheidsbepalingen vereisen, dat het apparaat in zijn oorspronkeliijke toestand wordt teruggebracht en dat onderdelen, identiek aan de gespecificeerde, worden toegepast. De Veiligheidsonderdelen zijn aangeduid met het symbool s Varning ! Osynlig laserstrålning när apparaten är öppnad och spärren är urkopplad. Betrakta ej strålen. ∂ Advarsel ! Usynlig laserstråling ved åbning når sikkerhedsafbrydere er ude af funktion. Undgå udsaettelse for stråling. ß Varoitus ! Avatussa laitteessa ja suojalukituksen ohitettaessa olet alttiina näkymättömälle laserisäteilylle. Älä katso sätee\ seen ! f"Pour votre sécurite, ces documents doivent être utilisés par des spécialistes agréés, seuls habilités à réparer vot\ re appareil en panne". ESD SAFETY dBei jeder Reparatur sind die geltenden Sicherheitsvor- schriften zu beachten. Der Originalzustand des Gerätes darf nicht verändert werden. Für Reparaturen sind Original- ersatzteile zu verwenden. Sicherheitsbauteile sind durch das Symbol markiert. fLes normes de sécurité exigent que l`appareil soit remis à l`état d`origine et que soient utilisées les pièces de rechange identiques à celles spécifiées. Les composants de sécurité sont marqués CLASS 1 LASER PRODUCT © DANGER : Invisible laser radiation when open. ©After servicing and before returning the set to customer perform a leakage current measurement test from all exposed metal parts to earth ground, to assure no shock hazard exists. The leakage current must not exceed 0.5mA. AVOID DIRECT EXPOSURE TO BEAM. 1 - 1
Page 2
GENERAL Mains voltage: -/00C/05 -/00C/05 230 V : -/01 120V/230 V Mains frequency :: 50 Hz : -/01 : 60 Hz/50 Hz Battery mains : 12 V (R20 x 8) Power consumption : Dimension (W x H x D) : 567 x 185 x 301 mm Weight : 5.6 Kg AMPLIFIER & LS WOOX Output power mains : 2 x 8.8 W battery : 2 x 8 W Residual noise : 60nW (volume minimum) Channel difference : 3dB typ. at 500mW Hum & noise : 500nw (Vol.max.-20dB) TUNER - FM SECTION Tuning range : 87.5 - 108 MHz IF frequency : 10.7 MHz Sensitivity : < 25 dBf at 26dB S/N Selectivity : > 20 dB at S9/300kHz ± 0.02MHz IF rejection : > 50 dB Image rejection : > 20 dB TUNER - MW SECTION Tuning range : 531 - 1602 kHz IF frequency : 450 kHz ± 1 kHz Sensitivity : < 5000 µV/m at 26dB S/N Selectivity : 16 dB : IF rejection 24 dB : Image rejection 28 dB USB FUNCTION Channel balance :±2dB typ. THD : < 3% < 5 W typ. Frequency response : ±1dB typ. (63 Hz- 14kHz) Frequency response : SNR unwtd. : > 50 dB> > > COMPACT DISC : SNR unwtd. > 50 dB : > 2 g0dB typ. at 100Hz Channel difference : < 3 dB 0.2% typ. Channel difference : < 3 dB Crosstalk 1 kHz : > 26 dB Crosstalk 10 kHz : > 16 dB Crosstalk 0dB,1 kHz : > 26 dB Crosstalk 0dB,10 kHz : > 16 dB at S9/300kHz (500mW output) Frequency response : :-1dB typ. at 10kHz (500mW output) THD (1kHz,-6dB) THD (10kHz,-20dB) : <3% Shock resistance ±Z axis :> 3 g ± X or ± Y axis : -/17 120 V -/17 : 60 Hz : 530 - 1700 kHz -/17 2 - 1 SERVICE TOOLS Audio signal disc SBC 429.......................................................................4822 397 \ 30184 Playability test disc SBC 444 ...................................................................4822 \ 397 30245 Test disc 5 (disc without errors ) + Test disc 5A (disc with dropout errors, black spots and fingerprints) SBC 426/426A .....................................................................482\ 2 397 30096 Burn in test disc (65 min. 1kHz signal at -30 dB level without pause) .....4822 397 30155 anti-static table mat large 1200x650x1.25mm 4822 466 10953 small 600x650x1.25m 4822 466 10958 anti-static wristband 4822 395 10223 connection box (3 press stud connections, 1M Ω) 4822 320 11307 extendible cable (2m, 2MΩ, to connect wristband to connection box) 4822 320 11305 connecting cable (3m, 2MΩ, to connect table mat to connection box) 4822 320 11306 earth cable (1MΩ, to connect any product to mat or to connection box) 4822 320 11308 KIT ESD3 (combining all 6 prior products - small table mat) 4822 310 10671 wristband tester 4822 344 13999 AVAILABLE ESD PROTECTION EQUIPMENT TECHNICAL SPECIFICATIONS
