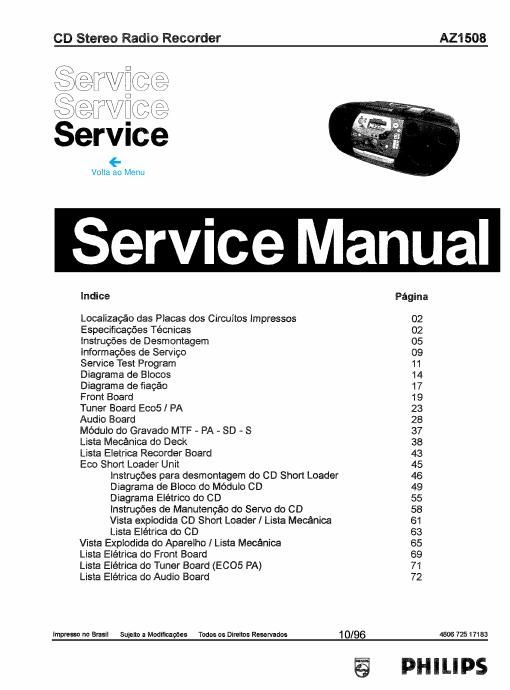

CD Stereo Radio Recorder AZ1508

Servim

Servicee

Servrce
(-

Volta ao Menu

Service Manual

indice Pagina
Locaiizacéo das Placas dos Circuitos impressos O2
Especificacées Técnicas 02
instrugées de Desmontagem 05
Informacées de Service 09
Service Test Program 11
Diagrama de Blocos 14
Diagrama de fiacéo 17
Front Board 1 9
Tuner Board EcoS/ PA 23
Audio Board 28
Médulo do Gravado MTF - PA - SD - S 37
Lista Mecénica do Deck 38
Lista Eletrica Recorder Board 43
Eco Short Loader Unit 45
Instrucbes para desmontagem do CD Short Loader 46
Diagrama de Bioco do Méduio CD 49
Diagrama Elétrico do CD 55
instrucoes de Manutencao do Servo do CD 58
Vista explodida CD Short Loader/ Lista Mecénica 61
Lista Elétrica do CD 63
Vista Expiodida do Apareiho / Lista Mecénica 65
Lista Elétrica do Front Board 69
Lista Eiétrica do Tuner Board (E005 PA) 71
Lista Eiétrica do Audio Board 72
impresso no Brasii Suieito a Modificacbes Todos os Direitos Reservados 1 0/ 96 4306 725 17183

PHILIPS
