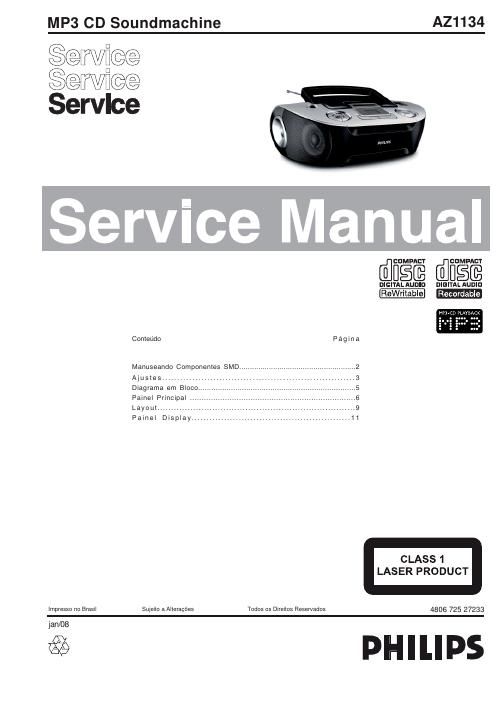

Philips az 1134
This is the 12 pages manual for philips az 1134.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips az 1134 (Ocr-read)
Page 1
2 AZ-1134 MANUSEANDO COMPONENTES SMD Geral Componente SMD Solda Solda Trilha de Cobre ColaP. C . I . Retirando Sugador à Vácuo Ferro de Solda Ferro de Solda Malha para DessoldaA Pinça Aquecer Aquecer B Ferro de Solda Malha para DessoldaLimpar C Precauções Ferro de Solda Correto Trilha de Cobre Ferro de Solda Componente Pacote de ServiçoFerro de Solda Correto Exemplos Não! PressãoSolda 0,5 ~ 0,8mm Ferro de SoldaB Pressão Solda 0,5 ~ 0,8mm Ferro de Solda Tempo de Solda < 3seg./lado Colocando A Pinça Atenção! Normas de segurança requerem que todos os ajustes sejam realiza- dos para as condições normais e todos os componentes de reposição devem atender as especifi cações. Advertência! Todos os CI`s e vários outros semicondutores são suscetíveis à decar- gas eletrostáticas (ESD). A falta de cuidados no manuseio pode reduzir drasticamente a vida do componente. Quando estiver reparando, certifi que-se de estar conectado ao mesmo potencial de terra através de uma pulseira de aterramento com resistência. Mantenha componentes e ferramentas também neste potencial.Teste de risco de choque e incêndio CUIDADO: Após reparar este aparelho e antes de devolve-lo ao consumidor, meça a resistência entre cada pino do cabo de força (desconectado da tomada e com a chave Power ligada) e a face do painel frontal, botões de controle e a base do chassis. Qualquer valor de resistência menor que 1 Megohms indica que o aparelho deve ser verifi cado /reparado antes de ser conectado à rede elétrica e verifi cado antes de retornar ao consumidor. NOTA DE SEGURANÇA: Risco de choque ou incêndio. Componentes marcados com o símbolo ao lado devem ser substituídos apenas por originais. A utilização de componentes não originais pode acarretar risco de incêndio ou choque elétrico. ESD CLASS 1 LASER PRODUCT
Page 2
3 AZ-1134 Medidor de Nívelex. Sennheiser UPM550 com filtro FF Medidor de S/N e distorçãoex. Sound Technology ST1700B L R DUT CD Useum disco de sinal de áudio (Substitui o disco de teste 3)SBC429 4822 397 30184 Passa-Faixa 250Hz-15kHz ex. 7122 707 48001 Voltímetro de áudio ex. PM2534 DUT Medidor de S/N e distorção ex. Sound Technology ST1700B Antena Loopex. 7122 707 89001 Tuner AM (MW,LW) Para evitar interferências atmosféricas todas as medidas em AM devem ser feitas dentro de uma Gaiola de Faraday. Useum filtro passa-faixa (ou um filtro passa altas de 250Hz)para eliminar ruídos (50Hz, 100Hz). Gerador de RF ex. PM5326 Ri=50Ω Filtro Passa-Faixa 250Hz-15kHz ex. 7122 707 48001 Voltímetro de áudio ex. PM2534 DUT Gerador de RF ex. PM5326 Medidor de S/N e distorção ex. Sound Technology ST1700B Useum filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz). Ri=50Ω Tuner FM AJUSTES
