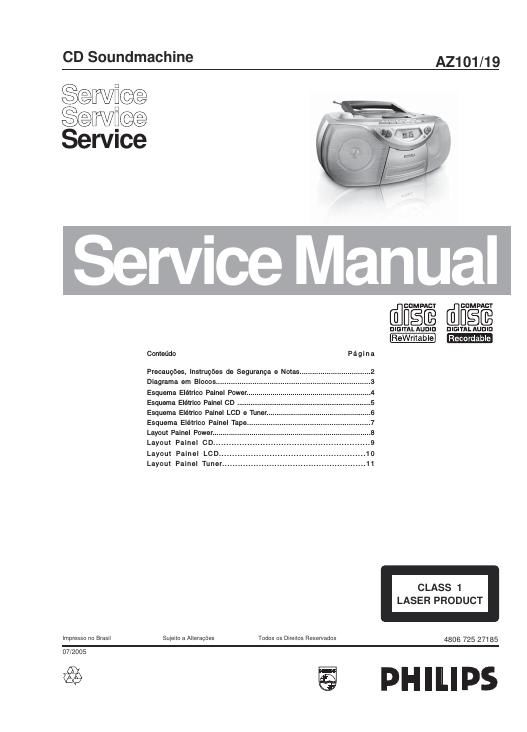

This is the 11 pages manual for philips az 101.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from philips az 101 (Ocr-read)
Page 1
2 AZ-101 MANUSEANDO COMPONENTES SMD Geral Componente SMD Solda Solda Trilha de Cobre ColaP. C . I . Retirando Sugador à Vácuo Ferro de Solda Ferro de Solda Malha para DessoldaA Pinça Aquecer Aquecer B Ferro de Solda Malha para DessoldaLimpar C Precauções Ferro de Solda Correto Trilha de Cobre Ferro de Solda Componente Pacote de ServiçoFerro de Solda Correto Exemplos Não! PressãoSolda 0,5 ~ 0,8mm Ferro de SoldaB Pressão Solda 0,5 ~ 0,8mm Ferro de Solda Tempo de Solda < 3seg./lado Colocando A Pinça Atenção! Normas de segurança requerem que todos os ajustes sejam realiza- dos para as condições normais e todos os componentes de reposição devem atender as especi cações. Advertência! Todos os CI`s e vários outros semicondutores são suscetíveis à decar- gas eletrostáticas (ESD). A falta de cuidados no manuseio pode reduzir drasticamente a vida do componente. Quando estiver reparando, certi que-se de estar conectado ao mesmo potencial de terra através de uma pulseira de aterramento com resistência. Mantenha componentes e ferramentas também neste potencial.Teste de risco de choque e incêndio CUIDADO: Após reparar este aparelho e antes de devolve-lo ao consumidor, meça a resistência entre cada pino do cabo de força (desconectado da tomada e com a chave Power ligada) e a face do painel frontal, botões de controle e a base do chassis. Qualquer valor de resistência menor que 1 Megohms indica que o aparelho deve ser veri cado /reparado antes de ser conectado à rede elétrica e veri cado antes de retornar ao consumidor. NOTA DE SEGURANÇA: Risco de choque ou incêndio. Componentes marcados com o símbolo ao lado devem ser substituídos apenas por originais. A utilização de componentes não originais pode acarretar risco de incêndio ou choque elétrico. ESD CLASS 1 LASER PRODUCT
Page 2
3 AZ-101 DIAGRAMA EM BLOCOS
