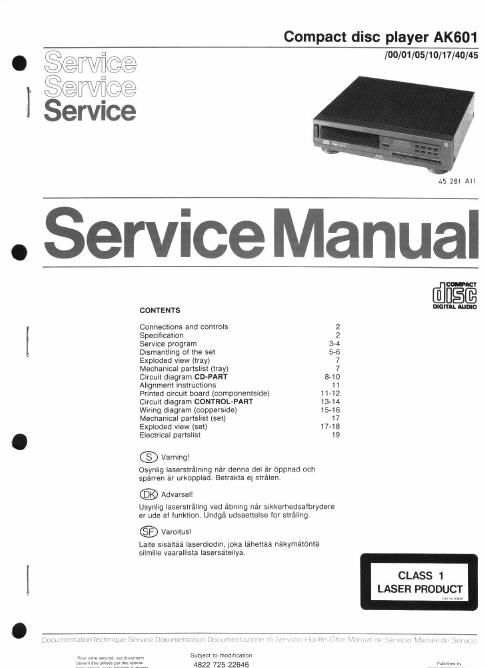

Page 1

Compact disc player AK601
[00/01/05/10/17/40/45

o Serwfice
Serwgce
SerVIce

1.5 28| All

. Servic Manual

[flfigé

CONTENTS W AUDIO

Connections and controls 2
Specification 2
Service program 3.4
Dismantling of the set 5 6
Exploded View (tray) 7

Mechanical partslisl (tray) 7
Circuit diagram CD-PART 8-10
Alignment instructions 11
Printed circuit board (componentside) 11.12
Circuit diagram CONTROL-PART 1344
Wiring diagram (copperside) 15-16
Mechanical partslist (set) 17
Exploded view (set) 17-18

. Electrical partslist 19
© Varning!

Osynlig laserstrélning nar denna del ar Oppnad och
sparren ar urkopplad. Betrakta e] strélen

® Advarsel!

Usynlig laserstréling ved abning nér sikkerhedsalbrydere
er ude al funktion. Undga udsaettelse for stréling.

@ Varoitus!

Laite sisaltéié laserdiodin joka lahettaa nakymétonta
silmille vaarallista lasersateilya.

[ CLASS 1

LASER PRODUCT

m w mm

[nuygrrulmiwrrh lid-Ln, Vl.r.[i~lrllii"-,l [it w l , . , w i r H M 1

Sunlect to modification
4822 725 22646 , Fubl any»: n,

For mm «mm m document:

Page 2

Service Testprogramme

To get into service mode hold the keys SELECT+" and
"SELECT-" depressed during switching power on.(uP
reset)

The programme goes back to Service pos.1 by
pressing "STOP in any Service position.

Pressing "SELECT-" the tray moves outside. Pressing
"SELECT+" the tray moves inside.

Service pea. "1"

Test of radial servo

The arm is moved towards inner position and on the
display the vertical segments are activated (see fig.1).
Pressing the key "PREV" the arm is moved outside and
on the display the horizontal segments are activated (see
9.2).

Service pos. 2"

Test of locus servo and disc motor.

The service pos. "2" is activated by pressing "PLAY". The
display shows "00 00:00". The laser is switched on and
the lens makes an up and down movement according to
the applied triangle voltage for focus-search. Pressing
PREV" the turntable motor turns counter clockwise.
Pressing "NEXT" the motor turns clockwise. If a disc has
been inserted and a locus can be found the display
shows "11 11:11".

Service pas. "3"

The service pos. 3" is activated by pressing PLAY". The
radial control is switched on and it the radial control
works correctly, the arm follows the track. The display
shows 22 22:22. Pressing "PREV" the arm makes leaps
backwards. Pressing "NEXT the uP reads the subcode.
It the subcode reading works, the arm makes leaps
forward as long as pressing the NEXT" key.

To leave the service testprogramme switch off the set.

m l

6) Programme de test de service

Pour parvenir en mode de service, maintenez enfoncées
Ies touches SELECT+ et SELECT-" tandis que vous
mettez I'appareil on circuit (microprocesseur remis a
zéro).

Le programme revient en Position de Service "1" si vous
appuyez sur STOP" a partir de n'importe quelle position
de service.

Si vous appuyez sur SELECTJ, le plateau se déplace
vers l'extérieur. Par pression sur la touche PRESET+". il
se déplace vers I'inte'rieur.

Position de Service "1

Test du servomécanisme radial

Le bras est déplacé vers la position intérieure et des
segments verticaux sont actives sur Iatficheur (fig.1). En
appuyant sur la touche PREV" Ie bras est déplace vers
I'extérieur et des segments horizontaux sont actives sur
lafficheur (fig.2).

Position de Service 2"

Test du servomécanisme de mise au point et du moteur
du plateau

La position de service "2" est activée apres pression sur
la touche PLAY". L'afticheur indique "00 00:00". Le laser
est mis en circuit et la lentille effectue un mouvement de
haut en bas conformement a la tension triangulaire
appliquée pour la recherche de mise au point. Si vous
appuyez sur "PREV", Ie moteur du plateau rotatit tourne
dans le sens inverse dhorloge. Si vous appuyez sur
"NEXT il tourne dans le sens dhorloge. Si un disque a
été introduit et la mise au point trouvée. l'afficheur
indiquera "11 11:11".

Position de Service "3"

La position de service "3" est activée par pression sur la
touche PLAY". La commande radiale est mise on circuit
at si elle fonctionne correctement, le bras suit la piste.
L'afficheur indique "22 22:22". Si vous appuyez sur
"PREV", Ie bras tait des sauts en arriere. Si vous
appuyez sur "NEXT", Ie microprocesseur lit Ie sous-code.
Si Ia lecture du sous-code fonctionne bien. Ie bras tait
des sauts en avant tant que vous maintenez entoncée la
touche NEXT".

Pour quitter Ie programme de test de service. mettez
I'unité hors circuit.

in l

@Se

0m in do
to schake
SELECT

U kunt he
terugkere
toets "ST

Als u "SE
Drukt u "1

Servicepn
Controle
De arm b
de verticz
"PREV ir
op het di:
figuur 2).

Servicepi
Controle
U kunt se
drukken.
wordt ing
neergaan
driehoeks
indrukt, d
"NEXT ir
een plaat
focus get
11:11".

Servicepi
U kunt se
drukken.
deze goe
display ve
Als u "PR
Als u "NE
toets is ir

Om het SI
apparaat

® Pr:

Per entrai
"SELECT-
acceso (n

H progran
premendc
di servizic

Premendt
Iesterno l
spostera

Posizione
Test del 5
II braccio
attivati de
"PREV", iI
display vs

Posizione
Test del s
motorlno
La posizi<
